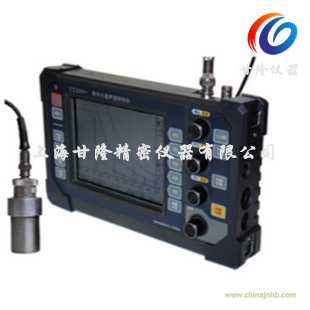

ASUT-3600超聲波探傷儀
ASUT-3600數字超聲波探傷儀是我公司最新研制的真彩顯示便攜式全數字超聲波探傷儀，它能夠快速便捷、無損傷、精確地進行工件內部多種缺陷（裂紋、夾雜、氣孔等）的檢測、定位、評估和診斷。既可以用于實驗室，也可以用于工程現場。本儀器廣泛應用在各地特檢院、質檢院、建設工程質量、鍋爐壓力容器、工程機械、鋼鐵冶金、鋼結構、船舶制造、石油天然氣裝備制造等需要缺陷檢測和質量控制的領域，也廣泛應用于航空航天、鐵路交通、鍋爐壓力容器等領域的在役安全檢查與壽命評估
■ 執行標準：
◆ 國家標準：
1. JJG 746-2004《中華人民共和國國家計量檢定規程-超聲波探傷儀》
2. JB/T 10061-1999《A型脈沖反射式超聲探傷儀通用技術條件》
3. JB/T 10062-1999《超聲探傷用探頭性能測試方法》
4. JB/T 9214-1999《A型脈沖反射式超聲探傷系統工作性能測試方法》
5. Z2344-93《金屬材料脈沖反射式超聲探傷檢驗方法》）
◆ 歐洲標準（EN12668）包括有三個部分：
1. EN12668-1 無損檢測-超聲檢驗設備的特性與認證-第1部分：儀器
2. EN12668-2 無損檢測-超聲檢驗設備的特性與認證-第2部分：探頭
3. EN12668-3 無損檢測-超聲檢驗設備的特性與認證-第3部分：綜合設備
■ 儀器特點：
1. 省電，耗電僅2瓦，4節5號Ni-MH電池，2500mAh，充電后可工作5～6.5小時。
2. 采用可變等分刻度技術，估算回波距離非常方便。
3. 采用回波顯示區左右分屏顯示模式。
4. 具有界面波鎖定功能，可使用液浸法探傷或測厚。
5. 具有波形擴展功能，擴展程度和進波門寬度無關，而且可以任意連續改變擴展程度。
6. 具有動態波形描繪功能，能畫出動態波形曲線 （移動探頭位置同回波高度的關系），便于分析缺陷性質，實時畫出一條回波峰點軌跡曲線，水平方向代表探頭在缺陷上方來回移動距離，根據曲線形狀，可以邦助分析缺陷性質。
7. 具有高速自動高度功能，按鍵后，儀器會自動改變增益，使回波高度達到規定值。
8. 凍結后，可全范圍調節聲程；相對增益置零鍵；搜索靈敏度提升鍵；斜探頭探傷距離X，Y方向雙刻度；延時快速歸零鍵；曲線位置提示功能等。
■ 技術參數表：
|
項目名稱
|
技術參數
|
|
材料聲速
|
1000～9999M/S
|
|
最大聲程
|
6100mm ，滿刻度聲程最小 4mm （鋼，縱波，反射式）
|
|
頻率范圍
|
0.4～10MHz
/ 0.7～1.4 1.8～3.5
4～6 MHz（帶通）
|
|
增益范圍
|
0～110dB （步長0.1dB，1dB）
|
|
延時范圍
|
0～6000mm
|
|
K值范圍
|
0.20～5.00
|
|
抑制范圍
|
0～50%
|
|
增量
|
0～20dB
|
|
補償
|
-20～20dB
|
|
測長線
|
-20～20dB
|
|
定量線
|
-20～20dB
|
|
判廢線
|
-20～20dB
|
|
垂直線性
|
<3%
|
|
水平線性
|
<0.3%
|
|
發射電源電壓
|
DC 200V
|
|
發射脈沖寬度
|
負脈沖方波 0.05～0.6μS 可調（步長0.01μS）
|
|
發射脈沖內阻
|
不大于10Ω
|
|
發射重復頻率
|
25～400Hz
|
|
聲程<150μS時 400/200Hz FAST/SLOW
|
|
150μS <聲程<300μS時 200/100Hz FAST/SLOW
|
|
300μS <聲程<600μS時 100/50HZ FAST/SLOW
|
|
聲程>600μS時 50/25Hz FAST/SLOW
|
|
探頭阻尼電阻
|
約120Ω 固定
|
|
放大器輸入
|
增益0dB，100% 屏幕高度時約50V峰值
輸入端噪聲約50μV峰值（寬帶） 帶寬噪聲約16nV√Hz峰值
|
|
數字采樣
|
8bit 實時50MHz，等效200MHz（硬件實現）
|
|
顯示方式
|
檢波＋、檢波－、全波
|
|
顯示器件
|
東芝TFT工業彩色液晶顯示屏（320×240，5.7英寸），LED背光燈
|
|
液晶屏刷新頻率
|
50Hz
|
|
閘門
|
進波門、失波門，可調
|
|
動態范圍
|
>32dB
|
|
靈敏度余量
|
>58dB （與探頭有關）
|
|
分辯率
|
>26dB （與探頭有關）
|
|
測厚分辨率
|
0.02mm （厚度小于650mm時）
|
|
電源
|
4節5號Ni-MH可充電池2500mAh 外接電源DC9～15V 0.5～0.3A
|
|
電池消耗功率
|
約2W
（350mm聲程、背光強、發射重復頻率FAST）
約1.5W （350mm聲程、背光弱、發射重復頻率SLOW）
|
|
電池連續工作時間
|
約5小時 （350mm聲程、背光強、發射重復頻率FAST）
約6.5小時（350mm聲程、背光弱、發射重復頻率SLOW）
|
|
儲存環境溫度
|
－20℃～＋70℃
|
|
工作環境溫度
|
－10℃～＋50℃
|
|
外形尺寸
|
230×146×37mm（不包含旋鈕突出部分）
|
|
重量
|
約900克 （含4節AA鎳氫電池）
|
■ 基本配置：
|
主機
|
2.5MHz203A/9V電源適配器
|
探頭連接電纜
|
|
直探頭
|
充電鋰電池、充電器
|
耦合劑
|
|
斜探頭
|
PC通訊軟件與電纜
|
儀器包
|
■ 可選附件：
■ 服務承諾：
1. 免費提供技術培訓光盤。
2. 免費提供整機二年保修，終身維修。
