一、 概述：

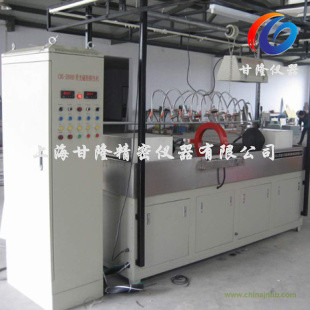

ASG-2000D微機控制磁粉探傷機系機電分立式半自動磁粉探傷設備，由電源控制柜、夾持磁化裝置、磁懸液系統等幾大部分組成，適用于以濕式磁粉法檢測由鐵磁性材料制成的半軸、管、棒類零件的表面及近表面因鑄造、鍛造、加工、疲勞等各種原因引起的裂紋和各種細微缺陷。

    本設備采用手動、自動兩種運行方式，由可編程控制器（OMRON PLC）集中控制。手動時，可進行每個功能的單步獨立操作；自動時，設備自動執行PLC內部程序，工件上料到位后，按啟動按鈕，可實現工件夾緊——轉動——噴淋——磁化——轉動觀察等一系列動作的半自動化。周向磁化采用直接通電，縱向磁化采用一只移動式線圈，具有良好的磁化效果。交流磁化均帶斷電相位控制，具有較好的剩磁穩定度，既適用于連續法探傷檢查，又適用于剩磁法探傷檢查。復合磁化在工件上形成旋轉磁場，一次性全方位顯示磁跡，具有較高的工作效率。

二、 主要技術參數：

1、    周向磁化電流：AC 0-2000A有效值，連續可調；

2、    縱向磁化磁勢：AC 0-12000AT，有效值，連續可調；

3、    磁化靈敏度：A型2#試片顯示清晰；

4、    暫載率：≥30%；

5、    電極間距：0-1200mm，連續可調；

6、    運行方式：手動、自動運行；

7、    磁化方式：周向、縱向、復合磁化；

8、    尾架電極箱運動方式：電動；

9、    夾緊方式：電動；

10、             退磁方式：自動衰減式退磁；

11、             縱向退磁磁勢：AC：12000-0 AT，有效值，連續可調；

周向退磁電流：AC：2000-0 A，有效值，連續可調；

12、             退磁效果：≤160A/M（0.2mT）；

13、             電源：三相四線380V±10% 50HZ      最大瞬時100A；

14、             外形尺寸：控制柜：700（長）×415（寬）×1800（高）mm；

床  身：2800（長）×750（寬）×1800（高）mm；

15、             重量：約1100Kg。
