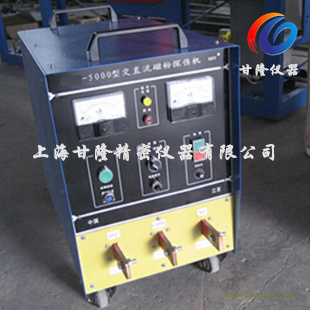

ASED-5000移動式交直流磁粉探傷機

1、概述

本設備適用于磁粉檢測法。檢驗由鐵磁性材料制造的各種不同形狀的零件。可發現零件表面及近表面因鑄造、鍛壓、淬火、研磨、疲勞等原因引起的裂紋、夾渣和其它各種細微缺陷。

設備能對零件進行交直流磁化和交流自動退磁；可用作連續法和剩磁法探傷；可固定使用或攜帶到現場使用。配以恰當方法如：支桿法或纏繞法，能使零件異形部位獲得合適的磁化。并能對大尺寸零件進行分段探傷。

電路采用調整可控硅導通角的大小來調整磁化、退磁電流的大小。交流磁化能控制斷電相位，使剩磁穩定。采用集成電路控制，使設備工作安全可靠。設備具有體積小、重量輕、移動方便、操作簡單等特點。

2、技術性能

2、1       磁化電流：

2、1、1    AC：0－5000A（有效值）┅┅┅┅┅┅┅ 連續可調；

2、1、2    DC：0－2500A（半波平均值）┅┅┅┅┅ 連續可調；

2、2                    重復使用率：≥20%；

2、3                    自動退磁電流：AC 5000－0A（有效值）連續可調；

2、4                    退磁時間：5S；

2、5                    輸出電纜：2×180mm2×3.0M銅芯軟電纜；

2、6                    電源：380V 50HZ±10%150A；

2、7                    外型尺寸（約）：700（長）×400（寬）×620（高）ｍｍ；

2、8                    重量：約120Kg。
