一、概述

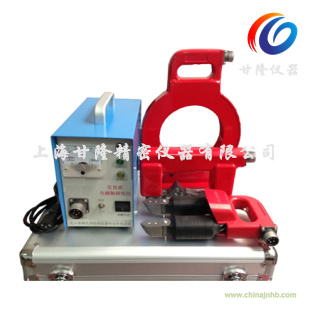

    ASZ－A角焊縫磁粉探傷儀是我廠吸收國內外同類產品的優點自行設計生產的。儀器具有體積小、重量輕、用途廣、便攜帶、操作方便等優點。電路采用無觸點可控元件和集成電路，安全電壓輸出。利用外加磁場磁化法對各種平焊縫、角焊縫、機械零配件的分段探傷檢查。應用于壓力容器、管道、球罐、大型鋼結構及機械制造等行業，特別適用于野外、流動探傷檢查使用。

二、技術性能

1、電源： 220V 50HZ ±10%

2、輸出：AC：38V10A

3、探傷速度：6米/分

4、探頭溫升：小于60℃

5、工作節拍：建議在連續工作時：充磁時間≤3秒.間息時間≥5秒

6、儀器重量：5Kg

三、探頭（功能）選配：

4 A型探頭，也稱馬蹄磁軛探頭或角焊縫探頭，活動關節斜面磁頭，配有工作燈；對異形面、形狀復雜工件探傷尤其適用。極距：20－160mm；提升力：AC≥5Kg DC≥18.1Kg；重量：1Kg。可獨立利用這種探頭制成一臺馬蹄磁粉探傷儀或角焊縫磁粉探傷儀。

4 D 型探頭，也稱電磁軛探頭，高磁導多極活動關節磁化強度較大。極距：60－220mm；提升力：AC≥6Kg DC≥18Kg；重量：1.6 Kg。可獨立利用這種探頭制成一臺電磁軛磁粉探傷儀。

4 O型探頭，也稱環型探頭，利用電感線圈通電時產生磁場來磁化工件；可對軸棒類、螺栓類等多種中小型零件探傷或穿過式遠離法退磁。內徑：150mm中心磁場≥ 180oe重量：3Kg。

四、操作與維修

    使用本儀器前詳細閱讀使用說明書，了解掌握儀器結構和技術性能。檢查電源與本儀器要求是否相符，連接是否正確，方可接通電源。初次使用或久藏復用前，應檢查儀器是否完好。

1、操作步驟

（1）將電源插頭線與儀器電源插座接好，探頭和輸出插座連接好。

（2）接通儀器電源開關（K1），此時電源指示燈亮，儀器控制電路同時接通，伺服工作。

（3）將探頭和被檢工件接觸好，按下探頭上的開關（K2），此時工件呈磁化狀態，工作燈亮，松開開關（K2）主回路電源斷開，工件停止磁化。

 （4）停止使用時，關斷儀器電源開關，斷開電源。

2、故障維修

（1）電源接通后，無指示、不工作，保險絲熔斷。因短路、過載引起的。

（2）按下開關（K2），探頭工作；無工作指示，因指示燈引起。

（3）工作指示燈亮，探頭不充磁。主電路或控制電路有故障。

（4）接通電源不按開關（K2）即充磁。控制電路或雙向可控元件損壞。

五、注意事項

（1）在使用前，應檢查供電電壓是否適合儀器要求，如過高或過低會影響探傷效果。

（2）使用時探頭端面應與被檢工件保持良好接觸，按下開關（K2），此時探傷效果最佳。

（3）本儀器有很好的空載過流保護電路，但在使用時，應盡量避免空載工作，減少產生不必要的溫升
