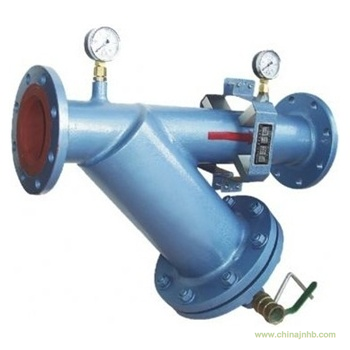

一、手搖刷式Y型過濾器產品概述
手搖刷式Y型過濾器是一種半自動清洗過濾器，其利用過濾器濾網內置的刷子和刷架，刷除濾網上的污物、雜質等顆粒，再通過排污閥排出，本產品適用于各種工業水系統、工藝水系統及供水系統，特別是24小時連續運行的不停機系統(如冷卻水塔、鋼鐵廠、造紙廠、食品加工廠、采礦、工業污水等)，用于濾除水中的各類機械雜質，確保系統中各類閥門、水泵及其他設備的正常運行。
手搖刷式Y型過濾器是
由優質碳鋼或不銹鋼筒體、不銹鋼楔型篩網、帶手柄的不銹鋼刷及排污閥、壓力表等所組成。當水流流經過濾器時，雜質被篩網攔截，當需要清洗，無需停機，更不
需要拆卸過濾器的任何部件以清洗內部濾網，只要打開排污閥，并同時轉動過濾器上的手柄3-4圈，即可完成清洗排污，清洗過程極短，僅需幾分鐘。
二、手搖刷式Y型過濾器主要零件部件材料表
序號
|
零件名稱
|
材料名稱
|
1
|
筒體
|
20#
|
304
|
316L
|
2
|
濾網
|
304
|
304
|
316L
|
3
|
螺栓螺母
|
20#
|
304
|
316L
|
4
|
密封墊片
|
NER PTFE
|
5
|
刷架
|
304
|
304
|
316L
|
6
|
排污閥
|
鑄鐵、銅、不銹鋼
|
7
|
清洗刷
|
不銹鋼、尼龍
|
三、手搖刷式Y型過濾器主要性能參數表
過濾精度
|
80-3500μm
|
工作溫度
|
≤350℃
|
壓力損失
|
≤0.015MPa
|
公稱通徑
|
40-1000mm
|
四、手搖刷式Y型過濾器主要外型尺寸表
公稱壓力
PN(MPa)
|
公稱通徑
DN(mm)
|
尺寸
|
流量
(T/h)
|
重量
(Kg)
|
L
|
H
|
DN(in)
|
1.0-1.6
|
40
|
570
|
360
|
3/4”
|
-
|
-
|
50
|
590
|
360
|
3/4”
|
19
|
58
|
80
|
700
|
400
|
3/4”
|
50
|
66
|
100
|
800
|
450
|
3/4”
|
80
|
76
|
125
|
950
|
510
|
1”
|
125
|
88
|
150
|
950
|
570
|
1 1/4”
|
180
|
114
|
200
|
1080
|
630
|
1 1/4”
|
320
|
154
|
250
|
1200
|
720
|
1 1/2”
|
490
|
260
|
300
|
1300
|
800
|
1 1/2”
|
710
|
405
|
350
|
1530
|
880
|
2”
|
970
|
580
|
五、手搖刷式Y型過濾器主要結構圖
尊敬的用戶！手搖刷式Y型過濾器材料、工作壓力可根據客戶需求定制，具體情況請咨詢我公司銷售人員或技術人員，咨詢手機：15158748774，更多相關產品介紹請瀏覽Y型過濾器http://www.guolvqic.com/。
