單法蘭安裝液位變送器的詳細資料：
佳美儀表集團承諾：
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期

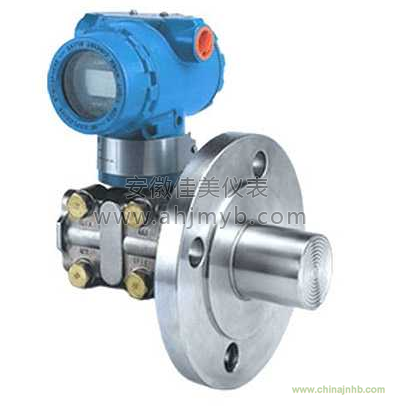

單法蘭安裝液位變送器用于測量含有固體和沉淀性液體的液位和密度，然后轉變成4~20mADC信號輸出。單法蘭液位變送器可與HART手操器相互通訊，通過它們進行設定、監控等。
性能規格(零基準校驗范圍，參考條件下，硅油充液，316L不銹鋼隔離膜片。)
參考精度
|
±0.1%校驗量程
|
穩定性
|
6個月，±0.1%URL
|
環境溫度影響
|
零點誤差：±0.2%URL/56℃
總體誤差：±(0.2%URL+0.18%校驗量程)/56℃
|
振動影響
|
在任意軸向上，200Hz下振動影響為±0.05%URL/g
|
電源影響
|
小于±0.005%輸出量程/伏特。
|
負載影響
|
沒有負載影響，除非電源電壓有變化。
|
電磁干擾/射頻干擾(EMI/RFI影響)
|
由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程。
|
安裝位置影響
|
液位膜片垂直安裝時，零點漂移至多為±0.25KPa。液位膜片水平安裝時，零點漂移至多為1.25KPa加上伸出部分的伸出長度。所有零點漂移都可修正掉，對量程無影響。
|
功能規格
測量范圍
|
635~3810 3175~19090 11730~70380
|
零點與量程
|
可用本機量程和零點按鈕調整，或用HART手操器遠程調整
|
零點整、負遷移
|
零點負遷移時，量程下限必須大于或等于-URL；零點正遷移時，量程上限必須小于或等于+URL。校驗量程必須大于或等于最小量程。
|
輸出
|
4~20mA DC,用戶可選擇線性或平方根輸出數字過程變量疊加在4~20mADC信號上，可供采用HART協議的上位機使用
|
阻尼時間常數
|
時間常數可調，以0.1秒遞增，由最小至16秒。
|
環境溫度極限
|
不帶液晶表頭：-40至85℃
帶液晶表頭：-30至60℃
|
過程溫度極限
|
低壓側：充硅油：-40至104℃
充惰性液：-18至85℃
高壓側：普通硅油：-40至104℃
高溫硅油：15至315℃
氟油： -45至205℃
惰性液： -18至177℃
|
貯存溫度極限
|
不帶液晶表頭：-46至110℃
帶液晶表頭：-40至70℃
|
環境濕度
|
0-100%相對濕度
|
液位法蘭額定壓力極限
標準
|
等級(Ib)
|
碳鋼
|
不銹鋼
|
ANSI
|
150
|
196MPa
|
190MPa
|
ANSI
|
300
|
510MPa
|
496MPa
|
安裝
電源及負載條件
Vmin
|
Vmax
|
Rmin
|
Rmax
|
供電電壓(VS)下的RL
|
12
|
45
|
0
|
1650
|
RL=43.5(VS-12)
|
電源電壓和負載電阻的關系
HART通訊
通訊要求：要求有一個最小的250Ω電阻
通訊距離：
用多芯雙絞線時最大可達1.5km，通訊距離因電纜類型而異。
用下述公式可確定電纜長度
L-長度(m或ft)
R-阻抗(Ω，包括電源阻抗)
C-電纜電容(pF/m或pF/ft)
Cf-最大并聯電容(pF/m或pF/ft)
物理規格
接液部分材質
接液膜片
|
316L不銹鋼，哈氏合金C-276，蒙乃爾或鉭
每種型號的可選材料，參加訂貨信息表。
|
膜盒墊圈和過程接頭墊圈
|
氟橡膠(還有其他材料可選)。
|
螺栓
|
不銹鋼
|
電子外殼
|
低銅合金鋁，符合NEMA 4X。
|
表蓋0型圈
|
橡膠
|
銘牌和位號牌
|
不銹鋼
|
填充液
|
硅油或惰性液
|
連接
|
參見訂貨信息表確定過程接口
|
