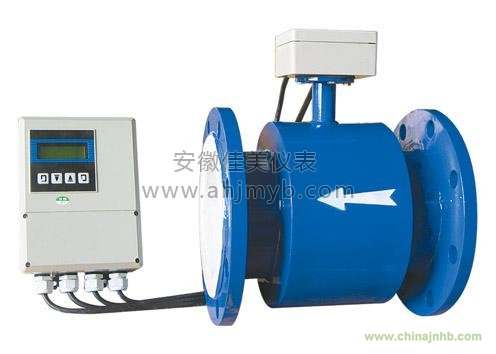

一、電磁流量計工作原理：
二、電磁流量計技術參數
公稱通徑（mm）
（特殊規格可定制）
|
管道式四氟襯里：DN10～DN1200
|
管道式橡膠襯里：DN40～DN1200
|
流動方向：
|
正，反，凈流量
|
量程比：
|
150：1
|
重復性誤差：
|
測量值的±0.1%
|
精度等級：
|
管道式：0.2-0.5%級
|
被測介質溫度：
|
普通橡膠襯里：－20～＋60℃
|
高溫橡膠襯里：－20～＋90℃
|
聚四氟乙稀襯里：－30～＋100℃
|
高溫型四氟襯里：－20～＋180℃
|
額定工作壓力：
（高壓可定制）
|
DN6－DN80：≤1.6MPa
|
DN100－DN250：≤1.0MPa
|
DN300－DN1200：≤0.6MPa
|
流速范圍：
|
0.1－15m/s
|
電導率范圍：
|
被測流體電導率≥5μs/cm
|
電流輸出：
|
負載電阻
|
0～10mA：0～1.5kΩ
|
4～20mA：0～750 kΩ
|
數字頻率輸出：
|
輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極最大電流為250mA
|
供電電源：
|
AC220V、DC24V或3.6V電池
|
要求直管段長度
|
上游≥5DN，下游≥2DN
|
連接方式：
|
流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定
|
防爆等級：
|
mdIIBT4
|
防護等級：
|
IP65，特殊訂制最高可達IP68
|
環境溫度：
|
－25～＋60℃
|
相對溫度：
|
5%～95%
|
消耗總功率：
|
小于20W
|
三、儀表選型
1.選型代碼：
型號
|
說明
|
JM-LDE —
|
□
|
□
|
-□
|
□
|
□
|
□
|
□
|
□
|
-□
|
通徑
|
|
|
|
|
|
|
|
|
|
10-2200mm
|
組合
|
S
|
一體型
|
L
|
分體型
|
電極材料
|
M
|
不銹鋼
|
T
|
Ti（鈦）
|
D
|
Ta（鉭）
|
H
|
哈氏合金
|
P
|
Pt鉑
|
N
|
Ni鎳
|
輸出方式
|
0
|
無輸出
|
1
|
4-20mA/1-5KHz
|
2
|
4-20mA
|
襯里材料
|
X
|
橡膠
|
F
|
聚四氟乙烯
|
P
|
聚乙烯
|
J
|
聚氨酯橡膠
|
就地顯示
|
0
|
無就地顯示
|
1
|
就地顯示
|
通訊方式
|
0
|
無通訊
|
1
|
RS485
|
2
|
RS232
|
3
|
Mobdus
|
4
|
Hart
|
接地
|
0
|
無接地環
|
1
|
有接地環
|
2
|
有接地電極
|
上限流量
|
（n）
|
上限流量（量程）m3/h
|
襯里的選擇：
襯里材料
|
主要性能
|
適用范圍
|
氯丁橡膠
Neoprene
|
耐磨性好，有極好的彈性，高扯斷力耐一般低濃度酸堿鹽介質的腐蝕，不耐氧化性介質的腐蝕。
|
<80°C，一般水，污水，泥漿，礦漿
|
聚氨酯橡膠
Polyurethane
|
有極好的耐磨性能，耐酸堿性能略差。
|
<60°C，中性、強磨損的礦漿，煤漿、泥漿。
|
聚四氟乙烯
PTFE
|
化學性能最穩定的一種材料，能耐沸騰的鹽酸、硫酸、硝酸和王水，濃堿和各種有機溶劑，不耐三氟化氯、高溫二氟化氧。
|
<180°C，濃酸、堿等強腐蝕性介質，衛生類介質。
|
F46
|
化學穩定性、電絕緣性、潤滑性、不粘性和不燃性與PTFE相仿，但F46材料強度、耐老化性、耐溫性能和低溫柔韌性優于PTFE。與金屬粘接性能好，耐磨性好于PTFE，具有較好
的抗撕裂性能。
|
<180°C，鹽酸、硫酸、王水和強氧化劑等，衛生類介質
|
電極材料的選擇：
材質
|
耐腐蝕性能
|
316L
|
對于硝酸、室溫下<5%的硫酸，沸騰的磷酸、堿溶液；在一定壓力下的亞硫酸、海水、醋酸等介質有較強的耐腐蝕性。
|
哈氏合金HB
|
耐沸點下一切濃度的鹽酸、硫酸、氫氟酸有機酸等非氧化性酸、堿、非氯化性鹽酸。
|
哈氏合金HC
|
耐氧化性酸如：硝酸、混酸或鉻酸與硫酸的混合物及氧化性鹽類、海水
|
鈦
|
能耐海水、各種氯化物和次氯酸鹽、氧化性酸（包括發煙硝酸）、有機酸、堿等的腐蝕，不耐較純的還原性酸（硫酸、鹽酸）的腐蝕，但如酸中含有氧化劑（如硝酸和含有Fe、Cu離子的介質）時則腐蝕大為降低。
|
鉭
|
具有優良的耐腐蝕性和玻璃很相似，除了氫氟酸、濃硫酸外，幾乎能耐一切化學介質（包括沸點的鹽酸、硝酸和175°C以下的硫酸）的腐蝕，在堿中不耐腐蝕。
|
電磁流量計量口徑及流量的選擇
公稱通徑(mm)
|
可測量流量范圍（m3/h）
|
有效測量流量范圍（m3/h）
|
公稱通徑(mm)
|
可測量流量范圍（m3/h）
|
有效測量流量范圍（m3/h）
|
10
|
0.0142～3.3912
|
0.0848～2.826
|
300
|
12.717～3052
|
76.302～2543
|
15
|
0.0318～7.6302
|
0.1908～6.3585
|
350
|
17.31～4154
|
103.86～3461
|
20
|
0.0566～13.5648
|
0.3392～11.304
|
400
|
22.61～5425
|
135.65～4521
|
25
|
0.0883～21.195
|
0.5298～17.6625
|
450
|
28.62～6867
|
171.68～5722
|
32
|
0.1447～34.7258
|
0.8682～29.9382
|
500
|
35.33～8478
|
211.95～7065
|
40
|
0.2261～54.2592
|
1.3565～45.216
|
600
|
50.87～12208
|
305.2～10173
|
50
|
0.3533～84.78
|
2.1195～70.65
|
700
|
69.24～16616
|
415.4～13847
|
65
|
0.5970～143.28
|
3.5819～119.39
|
800
|
90.44～21703
|
542.6～18086
|
80
|
0.9044～217.03
|
5.4259～180.86
|
900
|
114.46～27468
|
686.7～22890
|
100
|
1.413 ～339.12
|
8.478～282.6
|
1000
|
141.3～33912
|
847.8～28260
|
125
|
2.2079～529.87
|
13.2468～441.56
|
1200
|
203.5～48833
|
1221～40694
|
150
|
3.1793～763
|
19.0755～635.85
|
1400
|
277～66467
|
1662～55389
|
200
|
5.652～1356
|
33.912～1130.4
|
1600
|
361.8～86814
|
2171～72345
|
250
|
8.8313～2119
|
52.9875～1766
|
1800
|
457.9～109874
|
2747～91562
|
銷售直線：0550-7541668 手機：13855055938
電磁流量計特性
1.采用接地電極結構，形成一個平衡電極平面，保證整個測量平均速度的過程都被限制在平衡電極平面之內進行，能很好的消除電氣噪聲干擾，提供精確的測量結果
2.采用定制的雙層屏蔽電纜
3.可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低
4.特殊介質測量（如漿液）采用高頻勵磁，消除雜波干擾
5.采用16位嵌入式微處理器，運算速度快，精度高
6.全數字處理，抗干擾能力強，測量可靠，精度高
7.超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好
8.用單塊電路板完成所有功能設計，采用SMD器件和表面帖裝SMT）技術，電路可靠性高
9.高清晰度背光中文LCD顯示，顯示累積流量、瞬時流量、流速、流量百分比等
10.菜單操作，使用方便，操作簡單，易學易懂
11.雙向測量系統，內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量
12.具有自檢與自診斷功能，并在屏幕上顯示
13.獨特的防雷設計
電磁流量計解剖圖：
電磁流量計選用要點：
電磁流量計應用領域廣泛。大口徑儀表較多應用于給排水工程，中小口徑常用于固液雙相等難測流體或高要求場所，如測量造紙工業紙漿液和黑液、有色冶金業的礦漿、選煤廠的煤漿、化學工業的強腐蝕液體以及鋼鐵工業高爐風口冷卻水控制和監漏，長距離管道煤的水力輸送的流量測量和控制。小口徑、微小口徑常用于醫藥工業、食品工業、生物工程等有衛生要求的場所。
1、根據一體型和分離型電磁流量計的特點，選擇合適的類型。一體型電磁流量計安裝敷線方便，精度中等，不宜在地面以下安裝，以防轉換器被水淹沒。分離型電磁流量計，精確度較高，轉換器與傳感器異地安裝，更適合現場環境比較差（如有害、有毒、易受水淹沒等場所）的場合，但安裝、敷線較嚴格，否則易引入干擾信號。
2、選擇合適的電極形式。對于不產生結晶、結疤、不沾污電極的介質，可用標準電極，否則用刮刀式清垢電極或有清洗連接裝置的電極。對于測污泥場合，還可選用可換式電極。
3、根據被測介質的腐蝕性選擇電極材料。
電極選擇：
|
SUS316L不銹鋼電極
|
 鈦電極 |
 鉭電極 |
4、根據被測介質的腐蝕性、磨損性及溫度來選擇襯里材料。
5、電磁流量計防護等級。根據國標GB4208-1984約同于國際電工委員會IEC標準（IEC529-7B），外殼防護等級的標準為：IP65為防噴水型，即可允許水龍頭從任何方向對儀表噴水，噴水壓力為30Kpa。出水量為0.75m3/h，噴水口離儀表距離為3m；IP67為防浸水型，即儀表可全部浸入水中，最高點應在水下至少150cm，持續時間至少30min。IP68為潛水型，能長期在水下工作。根據以上規定，在地下安裝易被水淹的儀表應選IP68，儀表在地上安裝的宜選IP65。
6、根據連接儀表管道的絕緣性選擇接地。
7、根據被測介質的最高壓力選擇電磁流量計的公稱壓力。對于介質壓力為10MPa、16MPa、25MPa、32MPa幾個等級的流量測量，應選用高壓型電磁流量計流量計。其最大口徑為100mm。
LDE系列電磁流量計的主要技術數據：
整機和傳感器技術數據
執行標準
|
JB／T 9248—1999
|
公稱通徑
|
15、 20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、 800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
|
最高流速
|
15m／s
|
精確度
|
DNl5～DN600
|
示值的：±0.3％（流速≥1m／s）；±3mm／s（流速<1m／s）
|
DN700—DN3000
|
示值的±0.5％（流速≥0.8m／S）；±4mm／s（流速<0.8m／S）
|
流體電導率
|
≥5uS／cm
|
公稱壓力
|
4.0MPa
|
1.6MPa
|
1.0MPa
|
0.6MPa
|
6.3、10MPa
|
DNl5～DN150
|
DNl5～DN600
|
DN200～DN1000
|
DN700～DN3000
|
特殊訂貨
|
環境溫度
|
傳感器
|
—25℃—十60℃
|
轉換器及一體型
|
—10℃—十60℃
|
襯里材料
|
聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯（F46）、加網PFA
|
最高流體溫度
|
—體型
|
70℃
|
分離型
|
聚氯丁橡膠襯里
|
80℃；120℃（訂貨時注明）
|
聚氨酯襯里
|
80℃
|
聚四氟乙烯襯里
|
100℃；150℃（訂貨時注明）
|
聚全氟乙丙烯（F46）
|
加網PFA
|
信號電極和接地電極材料
|
不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢
|
電極刀機構
|
DN300—DN3000
|
連接法蘭材料
|
碳鋼
|
接地法蘭材料
|
不銹鋼1Crl8Ni9Ti
|
進口保護法蘭材料
|
DN65—DNl50
|
不銹鋼1Crl8Ni9Ti
|
DN200～DNl600
|
碳鋼十不銹鋼1Crl8Ni9Ti
|
外殼防護
|
DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器
|
IP65或IP68
|
其他傳感器、——體型流量計和分離型轉換器
|
IP65
|
間距（分離型）
|
轉換器距離傳感器一般不超過100m
|
|
|
轉換器技術數據
電源
|
交流
|
85—265V，45—400Hz
|
直流
|
11—40V
|
操作鍵和顯示
|
按鍵式
|
4個薄膜按鍵可設定選擇全部參數，也可利用PC機（RS232）對轉換器設定編程；
|
3行LCD寬視角、寬溫、帶背光顯示；
|
第1行顯示流量值；
|
第2行顯示流量單位；
|
第3行顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。
|
|
磁鍵式
|
2個磁鍵用于顯示參數的選擇和復位，利用PC機（RS232）對轉換器設定編程；
|
2行LCD寬視角、寬溫、帶背光顯示：
|
第1行:磁鍵選擇:顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。
|
第2行：顯示流量。
|
|
內部積算器
|
正向總量、反向總量及差值總量。
|
輸出信號
|
單向模擬輸出
|
全隔離，負載≤600D．（20mA時）；
|
上限：0—21mA可選，每檔lmA；
|
下限：0—21mA可選，每檔1mA；
|
正、反向流量輸出方式編程。
|
|
雙向模擬輸出
|
下限限制為?；?mA，其他同單向模擬輸出。
|
雙向脈沖輸出
|
兩路輸出分別對應正向和反向流量,頻率0～800Hz,上限1—800Hz可選,每檔IHz；
|
方波或選定脈寬，選定脈寬上限2．5S，每檔1ms；
|
無源隔離晶體管開關輸出，可吸收250mA的電流，耐壓35V。
|
|
雙路報警輸出
|
可報警（編程）高／低流量、空管、故障狀態、正，，反向流量、模擬量超量程、脈沖量超量程、脈沖小信號切除，輸出極性可選；
|
帶隔離保護的晶體管開關輸出,可吸收250mA的電流,耐壓35V.（與脈沖輸出不隔離）
|
|
數字通訊
|
|
RS232，RS485，HART
|
|
襯里的選擇
襯里材料
|
主要性能
|
最高介質溫度
|
適用范圍
|
—體型
|
分離型
|
|
聚四氟乙烯（F4）
|
是化學性能最穩定的一種塑料，能耐沸騰的鹽酸、硫酸、xiaosuan和王水，也能耐濃堿和各種有機溶劑。不耐sanfuhualu、高溫sanfuhualu、高流速液氟、液氧、自氧的腐蝕。
|
70℃
|
100℃ 150℃ （需特殊訂貨）
|
1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。
|
聚全氟乙丙烯（F46）
|
同F4，耐磨性、抗負壓能力高于F4。
|
同上
|
|
聚氟合乙烯（Fs）
|
適用溫度上限較聚四氟乙烯低，但成本也較低。
|
80℃
|
|
聚氯丁橡膠
|
1、有極好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。
|
80℃ 120℃ （需特殊訂貨）
|
水、污水、弱磨損性的泥漿礦漿。
|
聚氨酯橡膠
|
1、耐磨性能極強。
2、耐腐蝕性能較差。
|
80℃
|
中性強磨損的礦漿、煤漿、泥漿
|
|
進口保護法蘭和接地法蘭（或接地環）的選擇
法蘭種類
|
適 用 范 圍
|
接地法蘭（或接地環）
|
適用于非導體管道，如塑料管道，但有接地電極的傳感器不需要。
|
進口保護法蘭
|
當介質有強磨損性時選用。
|
|
電極的選擇
電極材料
|
耐蝕及耐磨性能
|
不銹鋼0Crl8Nil2M02Ti
|
用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。
|
哈氏合金B
|
對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。
|
哈氏合金C
|
能耐非氧化性酸，如siaosuan、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，”、、Cu”下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕
|
鈦
|
能耐海水、各種氯化物和次氯酸鹽、氧化性酸（包括發煙硫酸）、有機酸、堿的腐蝕。不耐較純的還原性酸（如硫酸、鹽酸）的腐蝕，但如酸中含有氧化劑（如xiaosuan、Fc＋＋、Cu＋＋）時，則腐蝕大為降低。
|
鉭
|
具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐——切化學介質（包括沸點的鹽酸、xiaosuan和l 50℃以下的硫酸）的腐蝕。在堿中刁；耐蝕。
|
鉑／鈦合金
|
幾乎能耐——切化學介質，但不適用于王水和銨鹽。
|
不銹鋼涂覆碳化鎢
|
用于無腐蝕性，強磨損性的介質。
|
注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。
|
|
LDE系列電磁流量計的選型:
◆量程范圍確認www.ahjmyb.com
一 般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，最低流速應不小于0.2m/s，最高應不大于8m/s。若介質中含有固體顆粒，常用流 速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測 量精度。
在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：
Q=πD2V/4
Q:流量（㎡/h） D:管道內徑 V：流速（m/h）
電磁流量計的量程Q應大于預計的最大流量值，而正常的流量值以稍大于流量計滿量程刻度的50為宜。
LDE系列電磁流量計的參考流量范圍
口徑mm
|
流量范圍m3/h
|
口徑mm
|
流量范圍m3/h
|
φ15
|
0.06~6.36
|
φ450
|
57.23～5722.65
|
φ20
|
0.11～11.3
|
φ500
|
70.65～7065.00
|
φ25
|
0.18～17.66
|
φ600
|
101.74～10173.6
|
φ40
|
0.45～45.22
|
φ700
|
138.47～13847.4
|
φ50
|
0.71～70.65
|
φ800
|
180.86～18086.4
|
φ65
|
1.19～119.4
|
φ900
|
228.91～22890.6
|
φ80
|
1.81～180.86
|
φ1000
|
406.94～40694.4
|
φ100
|
2.83～282.60
|
φ1200
|
553.90～55389.6
|
φ150
|
6.36～635.85
|
φ1600
|
723.46～72345.6
|
φ200
|
11.3～1130.4
|
φ1800
|
915.62～91562.4
|
φ250
|
17.66～176.25.
|
φ2000
|
1130.4～113040.00
|
φ300
|
25.43～2543.40
|
φ2200
|
1367.78～136778.4
|
φ350
|
34.62～3461.85
|
φ2400
|
1627.78～162777.6
|
φ400
|
45.22～4521.6
|
φ2600
|
1910.38～191037.6
|
公司電磁流量計標定裝置
電磁流量計的安裝：
1、電磁流量計應安裝在水平管道較低處和垂直向上處，避免安裝在管道的最高點和垂直向下處；
2、電磁流量計應安裝在管道上升處；
3、在開口排放管道安裝，應安裝在管道的較低處；
4、若管道落差超過5m時，在傳感器的下游安裝排氣閥；
5、電磁流量計應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游；
6、傳感器絕對不能安裝在泵的進出口處，應安裝在泵的出口處；
7、在測量井內安裝電磁流量計的方式；
圖7備注：1.入口 2.溢流管 3. 入口柵 4.清洗孔 5.流量計 6.短管 7.出口 8.排放閥
如何正確選擇安裝節點：
正確地選擇安裝點和正確安裝流量計都是非常重要的環節，若在安裝環節失誤，輕者影響測量精度，重者會影響流量計的使用壽命，甚至會損壞流量計。
選擇安裝位置時需特別注意：
非測量電極的軸線必須近似于水平方向；
測量管道內必須完全充滿液體；
電磁流量計前方最少要有5＊D（D為流量計內徑）長度的直管段，后方最少要有3＊D（D為流量計內徑）長度的直管段；
流體的流動方向和流量計的箭頭方向一致；
管道內要有真空會損壞流量計的內襯，需特別注意；
在電磁流量計附近應無強電磁場；
在電磁流量計附近應有充裕的空間，以便安裝和維護；
若測量管道有振動，在流量計的兩邊應有固定的支座測量不同介質的混合液體時混合點與流量計之間的距離最少要有30×D（D砂漿流量計內徑）長度為方便今后流量計的清洗和維護，應安裝旁通管道；
