一、特點

★合理的三腔隔離結構及防爆外殼可應用于惡劣的現場環境。

★可選多種傳感器芯片(擴散硅、陶瓷電容、鈦-藍寶石），最大限度適應各種工況。

★具備模擬和數字兩種信號輸出，符合Hart通訊協議。

★比傳統應用Hart協議的儀表體積更小，重量更輕。

★直接安裝于測量點，減少安裝工時和費用。

★電路具有反相保護功能，即使正負極反接也不會損壞變送器。

★3 1/2 LCD顯示。

二、產品概述

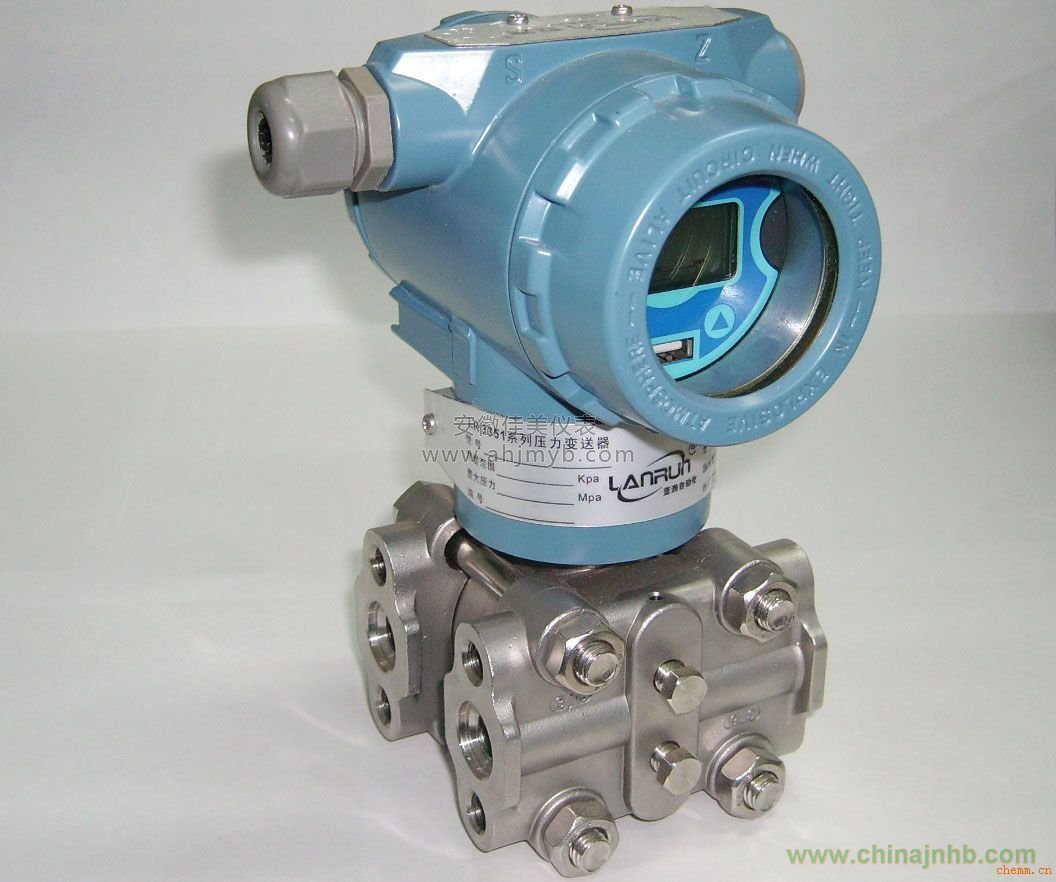

智能壓力變送器是性價比最高的過程控制級壓力變送器，是精密機械加工+溫度補償+信號處理技術的結晶。

可直接安裝于測量點，省去了引壓管等輔助管閥件，降低了現場安裝成本。

通過數字技術的應用，建立了現場儀表與控制系統的通訊，提高了儀表的測量精度，并且可以根據現場的工況在一個很大范圍內調整量程，這樣即可大大減少庫存備品備件的數量。

三、原理圖

四、七項優勢技術的完美結合

1) 輸出與通訊同時進行

S600 通過Hart 協議來通訊，使用了工業標準的Bell202頻率漂移鍵控（FSK）技術。通過在4—20mA輸出信號上選加一個高頻信號來完成遠程通訊。利用這一技術，可使輸出與通訊同時進行而不損害回路的完整性。

2 ) 數據存儲（智能型）

組態數據存儲在變送器線路板上的非易失性EEPROM存儲器中。變送器斷電數據仍能保存，因此變送器—通電可立刻工作。

3 ）線路板模塊（智能型）

變送器的線路板塊是一塊采用專用集成電路（ASICS）和表面封裝技術的線路板。線路塊接收來自

傳感頭的數字信號和修正系數后，對信號進行修正和線性化。線路板模塊的輸出部分將數字信號轉換成一個模擬輸出信號，并可通過專用軟件與計算機或HART手操器通訊。

可選的LCD表頭插入線路板上，可顯示以壓力工程單位或模塊范圍值百分比為單位的數字輸出。LCD表頭適用于標準變送器。

4 ）數/ 模轉換和信號傳輸（智能型）

過程變量以數字數據方式存儲，可進行精度修正和工程單位轉換。經修正的數據然后被轉換成一個模擬輸出信號。

5 ）組態軟件功能

HART協議使用戶很容易對S600智能型差壓變送器進行組態，測試和具體設置。或者通過任意支持HART通訊協議的上位系統主機完成通訊。組態包括兩個方面。

第一，對變送器可操作參數的設置，包括：零點和量程設置點、線型或平方根輸出、阻尼、工程單位選擇；第二，可存入變送器的信息性數據，以識別變送器和對變送器作物理描述。這些數據包括:工位號、數字字符、描述號、信息、日期、一體化表頭安裝、法蘭類型、法蘭材料、排液/排氣閥材料、O型環材料、遠傳裝置信息 。

除了以上所講的組態參數，S600智能型差壓變送器的軟件中包含許多非用戶可修改信息：變送器類型，傳感器極限，最小量程，灌充液，隔離膜片材料，膜頭系列號，和變送器軟件版本號。

6 ）故障連續自檢

S600智能型差壓變送器可進行連續自檢。如發現問題，變送器則激活用戶可選的模擬輸出報警。HART手操器可以查詢變送器以確定問題所在。變送器向手操器輸出特定信息，以便識別問題，易于檢修。如果操作者確信是回路問題，變送器可根據要求提供特定輸出，供回路測試使用。

7 ）設置可進行微調

具體設置用于變送器首次設置和數字線路板維修時，它允許對傳感器和模擬輸出進行微調，以符合工廠壓力標準。另外，特性化功能使用戶避免意外或故意調整模擬輸出設置點。

五、尺寸圖

六、安裝圖

七、接線圖

八、技術參數
