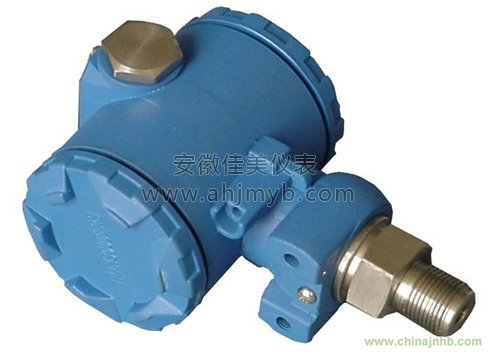

擴散硅壓力變送器的詳細資料：
一、概述
擴散硅壓力變送器，采用世界最先進的隔離式擴散硅壓力敏感組件和高品質的集成電路組裝而成，它具有高品質、低價位、能適應各種工業應用的特點，是擴散硅精密機械加工+ 溫度補償+ 模擬信號處理技術的結晶，主體電路工藝材料先進，密封固化與外部完全隔離，能滿足防潮、防水、防爆、防腐、防塵等惡劣工況的要求，選用不同的過程連接件可對強腐性的介質、高低溫介質、粘稠介質進行準確測量。
二、特點
·體積小，重量輕：體積只有電容式壓力變送器的1/3，重量是電容式壓力變送器的1/5，
·精度高，穩定性好：穩定可靠的硅壓阻芯片，最高精度可達0 . 2 級以上，
·電路可靠，響應速度快，
·先進的膜片隔離技術：采用了先進的膜片/ 充油隔離技術，充油量極小保證了很好的壓力傳遞功能.
·智能接口，易于擴展：智能型能夠很方便地連接到各種智能顯示控制儀，變頻器，P L C、D C S、
P C、P D A 等。
三、技術參數
項 目
|
技 術 參 數
|
被測介質
|
液體、氣體、蒸汽
|
測量范圍
|
0-500Pa～0-5KPa （不帶隔離膜片）
0-5KPa～0-80MPa （帶隔離膜片）
|
環境溫度
|
-20℃～85℃ -40℃～85℃
|
工作溫度
|
-20℃～80℃
|
供電電壓
|
18-36VDC
|
允許過載
|
額定壓力的2倍
|
防爆等級
|
本安 iaIICT6 隔爆 dIIBT6
|
外殼材質
|
壓鑄鋁合金，表面環氧噴涂
|
重 量
|
普通0.75kg，帶現場指示1kg
|
四、外形結構
五、安裝
六、接線
