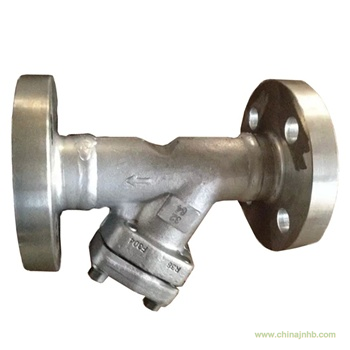

一、鍛鋼Y型過濾器產品概述
鍛鋼Y型過濾器是一種采用螺紋、對焊、承插焊或法蘭連接，主體部分全部采用鍛鋼材料，如:A105、F22、F304、F304L、F316、F316L等，公稱壓力1.6-25MPa(150-2500LB)，公稱通徑15-50mm(?"-2")，法蘭式的該種過濾器是通過殼體與法蘭焊接而成的，相比鑄造Y型過濾器，該產品最大的特點是不會有搬運碰撞和鑄造砂孔而帶來的外部泄漏現象，該產品是重要工況領域和重要設備的常用過濾器。
二、鍛鋼Y型過濾器主要零件部件材料表
零件名稱
|
材料名稱
|
閥體
|
A105
|
A182 F22
|
A182 F304
|
A182 F316
|
A182 F304L
|
A182 F316L
|
墊片
|
304+柔性石墨
|
閥蓋
|
A105
|
A276 304
|
A182 F304
|
A182 F316
|
A182 F304L
|
A182 F316L
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
A193 B8
|
A193 B8M
|
銘牌
|
不銹鋼
|
螺母
|
A19 42H
|
A19 44
|
A19 48
|
A19 48M
|
A19 48
|
A19 48M
|
過濾網
|
SS304
|
SS304
|
SS304
|
SS316
|
SS304L
|
SS316L
|
排污污塞
|
A105
|
A182 F22
|
A182 F304
|
A182 F316
|
A182 F304L
|
A182 F316L
|
法蘭
|
A105
|
A182 F22
|
A182 F304
|
A182 F316
|
A182 F304L
|
A182 F316L
|
適用介質
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
適用溫度
|
-29-425℃
|
-29-550℃
|
-29-200℃
|
三、鍛鋼Y型過濾器主要結構圖
尊敬的客戶！鍛鋼Y型過濾器主體材質為碳鋼(A105)或不銹鋼(F304)，特殊要求訂購時應說明，咨詢手機：15158748774，更多相關產品介紹請瀏覽Y型過濾器http://www.guolvqic.com/。
