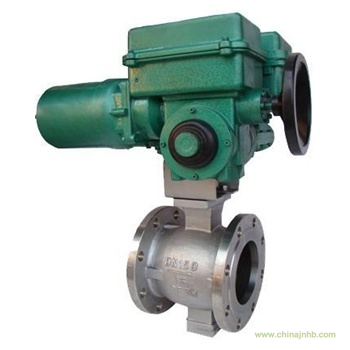

一、VQ947F/H/Y電動V型球閥產品概述
VQ947F/H/Y電動V型球閥是一種由電動執行器和法蘭式V型球閥組成，以電源電壓為動力，接受工業自動化控制儀表來源的電流信號或電壓信號的輸入，可實現對工藝管路中流體介質的比例調節和二位開關控制，執行機構可根據用戶需求配置UNIC、PSQ、HQ、DHL等型號電子式電動執行器。
VQ947F/H/Y電動V型球閥閥芯設計成帶有特殊形狀的V型缺口，當閥門關閉時，V型缺口與閥座之間產生楔形剪切作用，既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體工況場合的自動控制系統。
二、VQ947F/H/Y電動V型球閥主要零件部件材料表
序號
|
零件名稱
|
材料名稱
|
1
|
閥體
|
WCB
|
CF8
|
CF8M
|
CF3M
|
2
|
底座
|
WCB
|
CF8
|
CF8M
|
CF3M
|
3
|
下閥軸
|
2Cr13
|
304
|
316
|
316L
|
4
|
密封圈
|
2Cr13+氮化/PTFE/PPL
|
5
|
球體
|
CF8
|
CF8
|
CF8M
|
CF3M
|
6
|
上閥軸
|
2Cr13
|
304
|
316
|
316L
|
7
|
填料
|
不銹鋼+PTFE/PPL/柔性石墨
|
8
|
填料壓蓋
|
WCB
|
CF8
|
CF8M
|
CF3M
|
9
|
壓板
|
WCB
|
CF8
|
CF8M
|
CF3M
|
三、VQ947F/H/Y電動V型球閥主要結構圖
尊敬的用戶！如果你需訂購我廠電動V型球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、密封面形式、內件材質、使用介質、電動執行器類型等，如無特殊說明，我公司默認的電動執行器為普通開關型，咨詢手機15158748774，更多V型球閥相關產品介紹請瀏覽：http://www.guolvqic.com/。
