振動棒殼

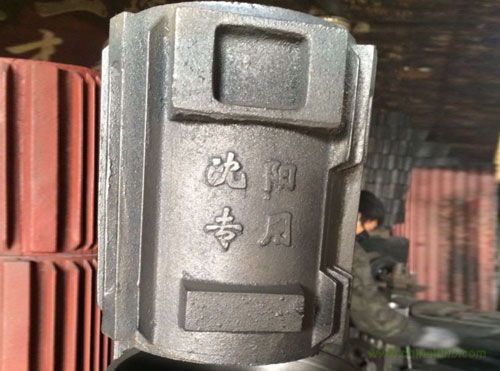

振動棒殼是光明機(jī)械生產(chǎn)的鑄件產(chǎn)品之一，該產(chǎn)品的材質(zhì)為鑄鐵，其體積小、重量輕，且外形美觀。
振動棒外殼的材質(zhì)為QT400-17。生產(chǎn)中時常在位于上型的一個支座上產(chǎn)生縮陷(縮陷強(qiáng)度不盡相同)，由此引起的鑄件次品、廢品率為10%一15%。前一階段，連續(xù)兩爐機(jī)殼的縮陷次品、廢品率均為100%。后來，通過對造型工藝和爐前配料進(jìn)行分析和現(xiàn)場澆注觀察，找到了產(chǎn)生縮陷的原因并采取了相應(yīng)的措施，使這一缺陷的次品、廢品率降為零，從而徹底消除了這一缺陷。
鑄件縮陷是在鑄件表面出現(xiàn)的塌陷程度不同的凹坑，在縮陷部位常有內(nèi)縮孔或縮松存在，主要是由于補(bǔ)縮不足造成的。通過振動棒殼廠家對振動電機(jī)殼原造型工藝的了解發(fā)現(xiàn)，沒有采取其他任何工藝措施，而且振動棒殼加工直澆道壓頭(相對于鑄件在鑄型中的最高部位)不足50mm。在澆注現(xiàn)場觀察發(fā)現(xiàn)，到澆注后期，盡管澆注速度有所減小，但當(dāng)鑄型和直澆道充滿后馬上停止?jié)沧⒁谱邼舶@樣約30一40s。后發(fā)現(xiàn)直澆道內(nèi)液面下降了約50一60mm。為了做對比試驗，在澆第二個鑄型時，當(dāng)鑄型和直澆道注滿鐵液移走澆包后約20S，待直澆道內(nèi)液面下降約30~40mm時，再用手端包補(bǔ)澆鐵液。結(jié)果在清理鑄件時發(fā)現(xiàn)前者有縮陷而后者沒有。這說明此時的縮陷主要是由于直澆道壓頭過低、補(bǔ)充鐵液不足造成的。在該情況下;后期澆注速度的快慢對是否產(chǎn)生縮陷和縮陷的程度大小有很大關(guān)系。
我公司是專業(yè)的電機(jī)殼鑄件生產(chǎn)及銷售廠家，其熱銷產(chǎn)品有Y系列電機(jī)殼，振動棒殼，Y2系列電機(jī)殼，單相電機(jī)殼等各種電機(jī)殼鑄件產(chǎn)品，我公司產(chǎn)品均根據(jù)標(biāo)準(zhǔn)制作，其質(zhì)量可靠，價格合理，受到用戶的一致好評，如果您有需要，歡迎來電咨詢，我們將竭誠為您服務(wù)！
