近日，浙江省住建廳印發《農村生活污水處理設施機電設備維修導則》，旨在明確農村生活污水處理設施機電設備維修技術要求，確保處理設施正常運行。

本導則適用于浙江省農村生活污水處理設施機電設備的維修，運行維護服務機構應遵照執行，其他相關單位參照使用。

本導則規定農村生活污水處理設施常用機電設備維修的基本技術要求，本導則沒有涉及的機電設備維修要求參照相關行業標準或廠家說明書。

農村生活污水治理設施機電設備的維修技術要求除應符合本導則外，還應符合國家和浙江省現行有關標準及相關要求。

詳情如下：


為明確農村生活污水處理設施機電設備維修技術要求，確保處理設施正常運行，我廳組織編制了《農村生活污水處理設施機電設備維修導則》，現予以印發，請各地結合實際，參照執行。

本導則由浙江省住房和城鄉建設廳負責管理，浙江浙大水業有限公司負責具體內容的解釋，并在浙江省住房和城鄉建設廳網站公開。


《農村生活污水處理設施機電設備維修導則》.pdf




前言

根據“兩美”浙江和“五水共治”的總體要求，按照《浙江省人民政府辦公廳關于加強農村生活污水治理設施運維管理的意見》（浙政辦發〔2015〕86 號）文件精神，為確保農村生活污水處理設施機電設備正常運行，規范機電設備維修的技術要求，制定本導則。

本導則由浙江省住房和城鄉建設廳提出并歸口。

本導則主編單位：浙江浙大水業有限公司、上海熒鋒市政工程有限公司、浙江英能環保有限公司

本導則參編單位：寧波諾丁漢新材料研究院有限公司

本導則主要起草人：于海飛 黃棟 陳振 鄧冶 鄧言強 朱已祥 沈昊 陳斌輝 嚴華堯 史楷岐 郭正 陳巨峰

本導則主要審查人： 李軍 梅榮武 章煜君 葉紅玉 王志榮

1 總則

1.0.1 為規范農村生活污水處理設施機電設備維修工作，確保農村生活污水處理設施機電設備正常運行，統一農村生活污水處理設施機電設備維修的基本技術要求，促進運維工作的規范化、標準化，制定本導則。

1.0.2 本導則適用于浙江省農村生活污水處理設施機電設備的維修，運行維護服務機構應遵照執行，其他相關單位參照使用。

1.0.3 本導則規定農村生活污水處理設施常用機電設備維修的基本技術要求，本導則沒有涉及的機電設備維修要求參照相關行業標準或廠家說明書。

1.0.4 農村生活污水治理設施機電設備的維修技術要求除應符合本導則外，還應符合國家和浙江省現行有關標準及相關要求。

2 術語

2.0.1 農村生活污水

農村日常生活中產生的污水，以及從事農村公益事業、公共服務和民宿、餐飲、洗滌、美容美發等經營活動產生的污水。

2.0.2 農村生活污水處理設施（以下簡稱 “處理設施”）

對農村生活污水進行收集和處理的建（構）筑物、設備及附屬設施等的總稱。

2.0.3 農村生活污水處理設施機電設備（以下簡稱“機電設備”）

應用在農村生活污水處理設施中的機械、電氣、自動化儀表和控制設備的總稱。常用機電設備包括格柵、水泵、風機、加藥設備、消毒設備、污泥脫水機、逆變器、信息化設備和控制系統等。

3 基本規定

3.1 設備維修工作的主要內容

（1）定期保養和檢修設備。

（2）常用備品備件的庫存及管理。

（3）建立維修相關檔案。

3.2 機電設備維修工作的原則

（1）在確保安全的前提下開展維修工作。

（2）維護保養和計劃檢修并重，以預防為主。

（3）先維修后生產，及時搶修。

（4）以自主維修為主、返廠維修為輔。

3.4 機電設備維修工作的組織

為有效開展設備維修工作，應做好以下幾方面：

（1）建立機電設備管理制度. （2）建立機電設備清單。

（3）制定機電設備年度保養和維修計劃。

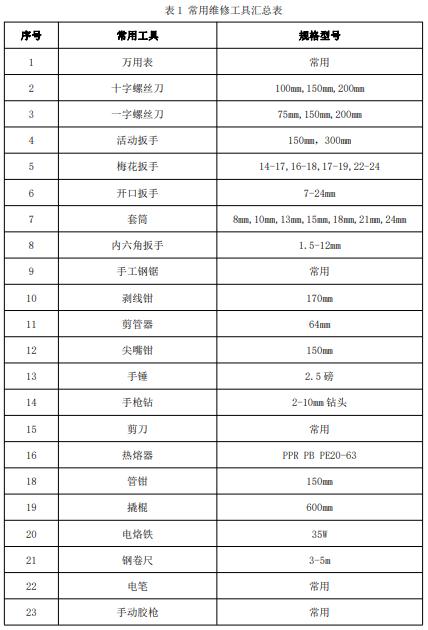

（4）做好常用備品備件、維修工具的準備工作。

（5）根據巡查、檢查、運維管理平臺反饋的報修問題及時開展維修。

（6）做好機電設備維修及完成記錄。

（7）建立機電設備維修檔案。

（8）形成維修報告。

3.5 維修分類

設備維修工作根據維修內容和技術要求以及工作量的大小，可以分為小修、中修和大修。

（1）小修

小修是對設備進行局部的修理，針對日常檢查和定期檢查發現的問題，拆卸部分零部件進行清洗、修正、更換和調整，恢復設備的使用性能。主要包括供電線路的檢查，控制柜內各元配件的維修或更換，設備的底座調整、固定，空氣濾清器的清理、設備表面及周圍的清潔工作，對設備易損零部件進行清潔、潤滑、設備局部和重點的拆卸、調整，對潤滑油進行補充或更換，對皮帶的松緊度進行檢查調整，塑料管路的修補等維修程度較小的內容。

（2）中修

中修是工作量較大的一類維修內容，一般要求對設備進行部分拆解、修復或更換磨損的部件，校正設備的基準，使設備的主要精度達到工藝要求。主要包括設備或主要配農村生活污水處理設施機電設備維修導則件的更換或修復，設備部件的校正等需要維修程度較大的維修內容。

（3）大修

大修指在規定期限內對設備定期進行檢修、維護，或者對已帶病運行的設備進行檢修維護。主要包括對設備全面解體、檢查、修復、更換、調整，最后重新組裝，并對設備外表面進行重新噴漆或粉刷。例如風機缸體研傷的修復、風機內部滑片的修復等。

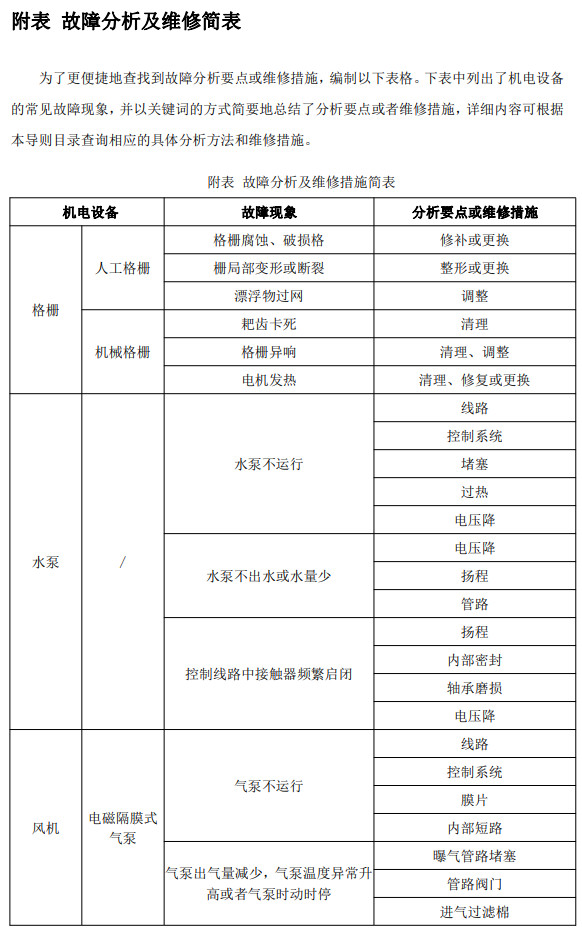

4 格柵的維修

格柵主要用于攔截污水中粗大的懸浮物或漂浮物，如垃圾、木條和塑料等。常用的格柵有人工格柵和機械格柵。

4.1 人工格柵

人工格柵常見故障有格柵局部變形或斷裂、堵塞和漂浮物過網。

4.1.1 格柵腐蝕、破損

應對腐蝕或破損部位進行修補或更換。

4.1.2 格柵局部變形或斷裂

一般是由于未拉緊柵面導致格柵支撐與格柵之間二次振動相互撞擊導致變形或斷裂。應拉緊柵面，將變形部位進行整形，或將斷裂的柵面進行更換。

4.1.3 漂浮物過網

格柵板安裝斜角不當導致積渣或水與垃圾一同越過格柵。應調整格柵傾斜至合適角度，并且不得低于最高液位。

4.2 機械格柵

機械格柵運行中常見的故障是耙齒卡死、機器異響和電極發熱。

4.2.1 耙齒卡死

檢查是否有異物卡住耙齒，然后清理異物。異物難以清理時，宜將電動機進行點動反轉，耙齒運行 1 米左右后將異物取出再恢復正轉即可。如果一次不能排除故障，應反復進行多次，直至故障排除。

4.2.2 格柵異響

格柵運行過程中有異響聲，由于耙齒因硬質異物導致變形而與相鄰的耙齒摩擦而產生，應將其恢復正常形態，變形嚴重的應進行更換。

4.2.3 電機發熱

電機發熱是耙鏈被雜物卡住或耙鏈中的鏈板條磨損、脫落導致，應清理雜物或更換、修復鏈板條。

5 水泵的維修

水泵用于處理設施中處理水、剩余污泥、泥水混合液等介質的提升或輸送，是污水處理設施中主要設備之一。浙江省內農村污水處理設施中常用的水泵主要是潛污泵。

潛污泵，即潛水排污泵，常見故障有泵不運行、不出水或水量少、控制接觸器頻繁啟閉。

5.0.1 水泵不運行

（1）檢查電源線路，判斷電源線路供電是否正常，連接是否正常；若為三相電，檢查三相電是否缺相。

（2）葉輪卡死。應清除雜物。

（3）檢查控制線路是否正常，恢復線路正常接通。

（4）水泵過熱損壞。應更換水泵。

（5）電壓降過大。由于供電線纜規格不合適或供電線路過長，導致電壓降過大。應根據供電及設備情況對線纜重新核算，更換合適的線纜。

5.0.2 水泵不出水或水量少

（1）電壓降過大。由于供電線纜規格不合適或供電線路過長，導致電壓降過大。應根據供電及設備情況對線纜重新核算，更換合適的線纜。

（2）實際揚程過高。應調節出口閥門開度或疏通管道。

（3）電機反向轉動。這種情況見于三相水泵中。應將水泵的三根相線任意調換兩根。

（4）水泵或管道堵塞。應清理水泵或管道。

（5）揚水管破裂或連接法蘭漏水，應更換揚水管，保證密封。

5.0.3 控制線路中接觸器頻繁啟閉

（1）揚程過低，導致排水量過大，電機嚴重過載。應改變出水揚程或者根據實際揚程更換水泵。

（2）水泵密封出現問題，導致電機繞組進水。應拆開水泵，更換密封部件，例如水封、墊圈等，并把繞組及相關部分烘干。

（3）軸承磨損嚴重。應更換軸承。

（4）電壓降過大。由于供電線纜規格不合適或供電線路過長，導致電壓降過大。應根據供電及設備情況對線纜重新核算，更換合適的線纜。

6 風機的維修

風機在農村污水處理過程中主要用于曝氣、攪拌或氣提回流等。浙江省內在農村生活污水處理設施中常用的風機主要有電磁隔膜式氣泵、回轉式鼓風機、羅茨風機和潛水曝氣機。

6.1 電磁隔膜式氣泵

電磁隔膜式氣泵是通過電磁方式使膜片往復鼓動，從而將氣體吸入、排出。主要由傳動機構、調節機構、膜片、脈沖調節器等組成。常見故障有氣泵不運行，出氣量減少、溫度異常升高、氣泵時動時停，繼電器或接觸器不能正常閉合等。

6.1.1 氣泵不運行

（1）供電線路異常。檢查線路，恢復線路連通。

（2）漏電保護器或其他控制元件斷開。檢查線路，恢復控制元件與電路正常。

（3）膜片破損。更換膜片。

（4）氣泵短路。更換氣泵。

6.1.2 氣泵出氣量減少，氣泵溫度異常升高或者氣泵時動時停

（1）曝氣管路堵塞。清理曝氣管路。

（2）管路閥門未開啟。調整管路閥門開度。

（3）進氣過濾棉堵塞。應清理過濾棉。

（4）環境溫度升高，應增加環境通風散熱設備，若已經安裝有散熱風扇等設備，應檢查散熱設備是否正常運行，常見問題是散熱葉片積累灰塵、毛絮等雜物，應進行清理或更換散熱設備。

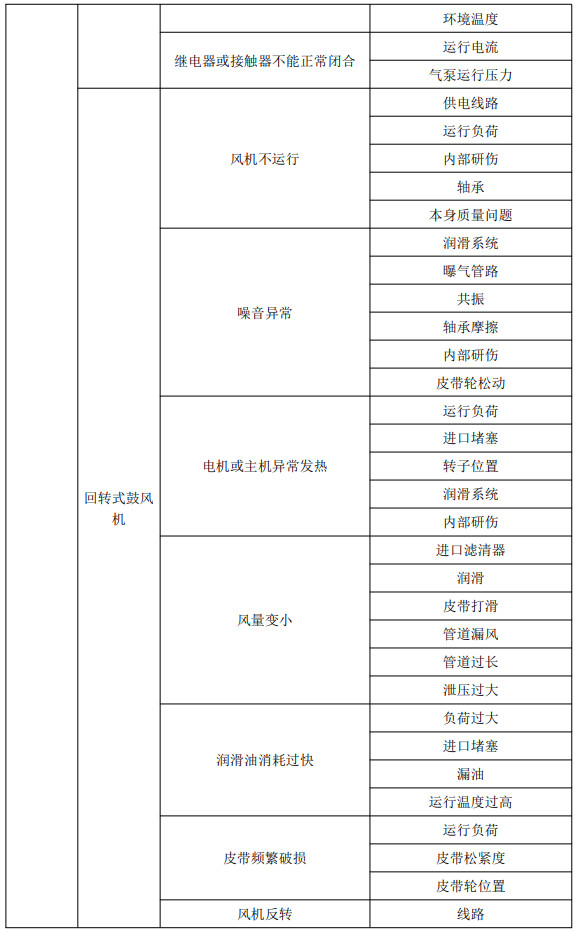

6.1.3 繼電器或接觸器不能正常閉合

（1）氣泵運行電流過高。檢查氣泵額定電流和熱保電流，更換繼電器或接觸器。

（2）氣泵運行壓力過大。檢查氣流管路，若堵塞或閥門未開，則疏通管路或根據所需曝氣量進行調整閥門開度。如果因為氣泵規格不符合實際情況，則進行對氣泵重新選型。

6.2 回轉式鼓風機

回轉式鼓風機通過氣缸內轉子旋轉，將空氣吸入、壓縮、排出。具有風量大、運行穩定等優勢。常見的故障有風機不運行、噪音異常、電機或主機異常發熱、風量變小、潤滑油消耗過快、皮帶頻繁破損等。

6.2.1 風機不運行

（1）檢查供電電源是否正常，或供電線路是否連接正常。

（2）風機超負荷運行。應對曝氣管路進行檢查，各閥門是否正常開啟，風機揚程是否與曝氣系統水頭損失相符，不符時宜根據實際情況更換風機或調整曝氣池液位或調整曝氣管路。

（3）風機主機內部研傷。應返廠進行維修，主要對缸體、轉子葉片研傷處進行修復。

（4）電機內部過臟或軸承損壞。應對電機內部進行清理或更換軸承。

（5）電機本身有質量問題。應更換電機。

6.2.2 噪音異常

（1）潤滑系統不正常。對潤滑油管路及其供油系統進行檢查。應及時添加或更換潤滑油。根據風機型號、運行壓力等實際情況，調節潤滑油的滴入速度。

（2）曝氣管道堵塞引起壓力升高。應清理疏通曝氣管路。

（3）皮帶罩安裝不當引起共振。應調整皮帶罩的安裝位置或者重新進行安裝。

（4）電機軸承磨損引起的風機機械噪音較大。應更換軸承。

（5）風機主機內部研傷。宜返廠進行維修，主要對缸體、轉子葉片研傷處進行修復。

（6）皮帶輪松動導致的噪聲異常，應緊固帶輪固定螺絲，緊固時注意需保證兩個帶輪在同一平面上。

6.2.3 電機或主機異常發熱

（1）風機超負荷運行，應對曝氣管路進行檢查是否堵塞，各閥門是否正常開啟，風機壓力是否與曝氣系統壓力損失相符，不符時需根據實際情況更換風機或調整曝氣池液位或調整曝氣管路。

（2）風機進口濾清器堵塞，應打開進氣空氣濾清器，對過濾棉或其他過濾部件進行清理。

（3）風機轉子靠偏，應用木錘輕輕敲打端蓋，調整轉子位置。

（4）潤滑油系統出現故障。對潤滑油管路及其供油系統進行檢查。及時添加或更換潤滑油。根據風機型號等實際情況，調節潤滑油的滴入速度。必要時清洗滴油嘴及油過濾器。

（5）風機內部研傷。宜返廠進行維修，主要對缸體、轉子葉片研傷處進行修復。

6.2.4 風量變小

（1）風機進口濾清器堵塞，應打開進氣空氣濾清器，清理過濾棉或其他過濾部件。

（2）潤滑不良。對潤滑油管路及其供油系統進行檢查。及時添加或更換潤滑油。根據風機型號等實際情況，調節潤滑油的滴入速度。必要時清洗滴油嘴及油過濾器。

（3）皮帶打滑導致電機空轉。應調整皮帶張緊度。不可過緊亦不可過松。

（4）管道漏風。對漏氣部分進行修補或更換。

（5）管道過長。重新布置管道，或者根據實際管路情況重新對風機進行選型。

（6）泄壓閥泄壓過大。調整泄壓閥開度。

6.2.5 潤滑油消耗過快

（1）風機超負荷運行，應檢查曝氣管路是否堵塞，各閥門是否正常開啟，風機壓力是否與曝氣系統壓力損失相符，不符時需根據實際情況更換風機或調整曝氣池液位或調整曝氣管路。

（2）風機進口濾清器堵塞。應拆開進氣濾清器，對過濾棉或其他過濾部件進行清理。

（3）存在漏油現象。應對漏油部件進行修補或更換，比較常見的情況有油管破損或供油管路連接處連接松動。把油管更換或旋緊、緊固連接處即可。

（4）溫度過高造成潤滑油蒸發或飛濺。對風機環境做好降溫措施，并按照 6.2.3 進行分析處理。

6.2.6 皮帶頻繁破損

（1）風機超負荷運行，應檢查曝氣管路是否堵塞，各閥門是否正常開啟，風機壓力是否與曝氣系統壓力損失相符，不符時需根據實際情況更換風機或調整曝氣池液位或調整曝氣管路。

（2）皮帶打滑。應調整皮帶張緊度。不可過緊亦不可過松。

（3）皮帶輪不在同一平面上。應調整皮帶輪位置，確保兩個皮帶輪在同一平面。

6.2.7 風機反轉

此種情況見于三相電機的風機，解決辦法是將三相電的任意兩相進行調換。

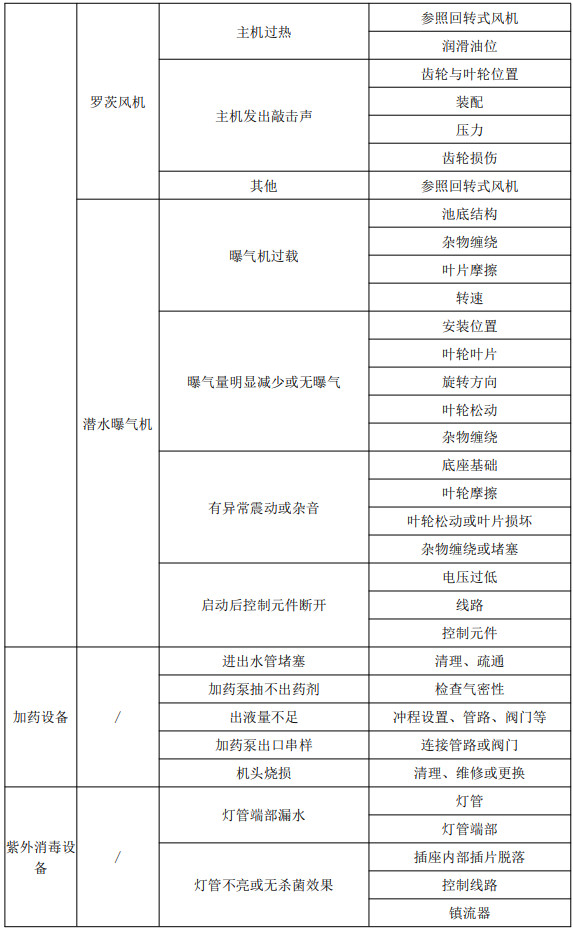

6.3 羅茨風機

羅茨風機通過葉形輪在氣缸內旋轉運動，從而壓縮和輸送空氣。羅茨風機具有風量大、揚程高、易維護、運行穩定等優勢，但存在噪音大的缺點。

羅茨風機多數故障情況與回轉式風機相同，可以參照回轉式風機的維修情況進行處理。

但由于其部分結構與回轉式風機不同，對于該部分問題還有其特殊處理方式。

6.3.1 主機過熱

除按照回轉式風機情況進行檢查和處理外，還應檢查齒輪箱內的潤滑油是否過多，根據油位進行判斷，油位必須處于最高液位和最低液位之間。

6.3.2 主機發出敲擊聲

（1）齒輪與葉輪的位置失常。應重新調整齒輪或葉輪的位置。

（2）裝配不良。應重新進行裝配。

（3）異常壓力上升。檢查壓力上升原因，可以從管路是否堵塞、閥門是否正常開啟，曝氣池內液位是否正常等方面查找原因并采取相應的解決措施。

（4）超載或潤滑不良造成齒輪損傷，應更換同步齒輪，建議返廠處理。

6.4 潛水曝氣機

通過葉輪的高速旋轉產生壓力和真空，將空氣和水吸入混合室攪拌形成水汽混合流，高速噴出從而使區域水形成渦旋，完成曝氣。潛水曝氣機具有占地小、噪音小、容氣率高的優點。

潛水曝氣機主要的故障情況有曝氣機過載、曝氣量明顯減少或不曝氣、有異常震動或雜音、啟動后控制元件斷開。

6.4.1 曝氣機過載

（1）曝氣機與池底不相符，池底空間較小。應針對池底，對曝氣機進行重新選型。

（2）曝氣機的葉片繞有雜物。應清除雜物。

（3）曝氣機的葉片與導葉摩擦引起運行阻力過大。應對葉片與導葉的位置進行調整，根據摩擦情況，確定是否更換葉片或導葉。

（4）曝氣機的轉速超過規定值，應調整電動機，使其符合額定轉速，建議由廠家維修。

6.4.2 曝氣量明顯減少或無曝氣

（1）曝氣機的安裝位置過低。應提高潛水曝氣機的安裝位置。

（2）葉輪葉片外緣磨損或者葉片部分損壞。應更換葉輪。

（3）潛水曝氣機旋轉方向錯誤。應糾正旋轉方向，檢查電路相線是否正確。若相線錯誤，則調整任意兩根線即可。

（4）葉輪松動。重新固定螺釘。

（5）葉輪被雜物纏繞。應清除雜物。

6.4.3 有異常震動或雜音

（1）潛水曝氣機的底座基礎不夠牢固或固定螺栓松動。應對底座基礎進行加固，必要時重新砌筑基礎。若為螺栓松動，則應緊固螺栓。

（2）葉輪和導葉發生摩擦。檢查葉輪與導葉間隙，調整葉輪

8 消毒設備的維修

污水中含有病原性微生物，為了防止疾病的傳播，污水經生化處理后需要對其進行消毒處理。浙江省內農村生活污水處理設施中，常用的消毒方式有紫外消毒、氯片消毒和二氧化氯消毒。其中氯片消毒采用投加氯片的方式進行消毒，該消毒方式無需機電設備，故本節僅介紹紫外消毒和二氧化氯消毒中涉及的機電設備維修內容。

8.1 紫外消毒

紫外消毒設備主要由紫外燈管、燈管底座、鎮流器、開關等組成。紫外消毒設備常見的故障有燈管端部漏水、燈管不亮或無殺菌效果和殺菌效率低等。

8.1.1 燈管端部漏水

（1）燈管破損，應更換燈管；

（2）燈管端部壓蓋未擰緊，應均勻擰緊壓蓋螺絲至不漏水為止，不可擰得過緊。

8.1.2 燈管不亮或無殺菌效果

（1）燈管插座接觸不良，應將插座插牢，使其接觸良好。

（2）插座內部插片脫落，應更換插座，將插片重新焊牢。

（3）控制線路故障，應檢查線路故障之處，更換線路或控制元件。

（4）鎮流器故障。應更換鎮流器。

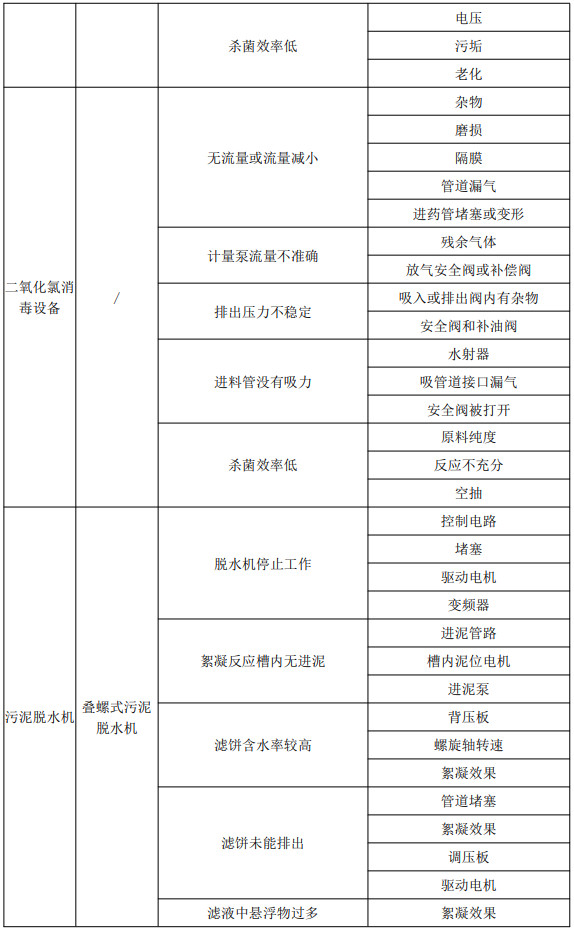

8.1.3 殺菌效率低

（1）電壓過低，若因為線路過長導致電壓降過大，則應更換線纜；若因為供電電源電壓較低，則應增設穩壓器，調整到合適電壓。

（2）燈管外污垢較多，應清洗燈管，難以清洗的，采用酸洗。

（3）燈管輻射強度變低，則應更換燈管。

8.1 二氧化氯消毒

二氧化氯消毒設備主要采用二氧化氯發生器，其主要組成部分為計量泵、反應器、水射器、控制開關、安全閥及連接管道等。二氧化氯消毒設備常見故障主要有無流量或流量減小、計量泵流量不準確、排出壓力不穩定、進料管沒有吸力、殺菌效率低等。

8.2.1 無流量或流量減小

（1）吸入或排出閥有雜物，應清洗閥門和清理雜物，必要時增加進口過濾裝置。

（2）吸入或排出閥磨損，更換相應磨損件，檢查磨損情況，若為非常規磨損，則檢查是否有異常震動、管路或接口處連接不當等異?，F象，予以恢復正常狀態。

（3）活塞或密封圈磨損，應更換相應磨損件。

（4）隔膜破裂或永久變形，應更換新的隔膜。

（5）管道漏氣，應尋找泄漏點，并予排除。

（6）進藥管堵塞或變形，應檢查進藥管道并進行修復。判斷進藥管，尤其是鹽酸進藥管是否破損變形，鹽酸有無溫度異常等，發現問題及時修復。若堵塞，檢查鹽酸或氯酸鈉中是否雜質過多或有異物進入溶藥池/罐。。

8.2.2 計量泵流量不準確

（1）吸液壓腔內有殘余氣體，將放氣安全閥放氣螺釘擰松，使氣泡冒出，直至無泡，然后將放氣安全閥放氣螺釘擰緊。做好防護，注意安全。

（2）放氣安全閥或補償閥失靈，應更換放氣安全閥或補償閥。

8.2.3 排出壓力不穩定

（1）吸入或排出閥內有雜物卡住，應清洗進出口單向閥。

（2）安全閥和補油閥動作失靈，應對安全閥、補油閥組進行調整。

8.2.4 進料管沒有吸力

（1）水射器不工作，應檢查水射器，若堵塞，則疏通清理干凈，若損壞，則進行更換。

（2）吸管道接口漏氣。應檢查接口漏氣，更換密封圈，重新進行連接，。

（3）安全閥被打開，應檢查安全閥，恢復正常工作狀態。

8.2.5 殺菌效率低

（1）配置溶液時原料有雜質，導致計量泵單向閥堵塞致使配料不均勻，應檢查原料純度，清理單向閥。

（2）原料反應不充分，配置氯酸鈉時確保加入溶解按照 1:2 的比例調配。

（3）液位較低而不報警導致計量泵空抽未加藥，應檢查各容器內的液位計。

9 污泥脫水機的維修

浙江省內農村污水處理設施中常用的污泥脫水設備有疊螺式脫水機、帶式脫水機和板框壓濾機。

9.1 疊螺式脫水機

疊螺式污泥脫水機主要由機架、螺旋軸、動環、靜環、隔環、雙頭螺栓、絮凝攪拌機、電氣控制箱等組成。該類型脫水機常見故障有脫水機停止工作、絮凝反應槽內無進泥、絮凝效果不佳、濾餅含水率較高、濾餅未能排出、濾液中懸浮物過多、脫水部跑泥較多等。

9.1.1 脫水機停止工作

（1）控制電路未連通。應檢查控制元件是否正常運行或者急停開關是否未打開。調整控制線路使線路暢通，正常開啟控制元件，或者打開急停開關。

（2）污泥堵塞。應調節螺旋軸運轉方向，使其反轉，待污泥排出后，再恢復正常運行。

（3）驅動電機故障。對驅動電機進行維修。

（4）變頻器故障。對變頻器進行維修

9.1.2 絮凝反應槽內無進泥

（1）進泥管路閥門關閉。應打開管路閥門。

（2）槽內泥位電機出錯。應檢查電極棒，清除垃圾。

（3）進泥泵故障。檢查進泥泵及其線路，恢復正常工作。

9.1.3 濾餅含水率較高

（1）背壓板未旋緊，間隙較大。應停機重新調整背壓板間隙。

（2）螺旋軸轉速較快。應調整變頻器，降低轉速。

（3）絮凝效果不佳。應調整進泥與絮凝劑的混合比，如果藥劑選擇不當，則應通過實驗重新選擇藥劑。

9.1.4 濾餅未能排出

（1）絮凝反應槽進入濾體的管道堵塞。應檢查清除管內堵塞物。

（2）絮凝效果不佳。應調整進泥與絮凝劑的混合比，如果調質藥劑或絮凝劑選擇不當，則應通過實驗重新選擇合適的藥劑。

（3）調壓板關得過緊。應調整調壓板松緊度。

（4）驅動電機未運轉。應檢查驅動電機是否有過載或者變頻器是否正常工作。

9.1.5 濾液中懸浮物過多

（1）絮凝效果不佳。若因進泥與絮凝劑的混合比不當所致，則調整兩者的投加量；若因調質藥劑或絮凝劑選擇不當所致，則應通過實驗重新選擇合適的藥劑；若因攪拌效果不佳所致，則檢查攪拌葉片是否腐蝕破損或攪拌強度不足，進行更換葉片或調整攪拌強度。

（2）濃縮段固定環或游動環故障。檢查疊片是否破損，更換破損疊片。

（3）脫水部跑泥較多。應按9.1.6進行處理。

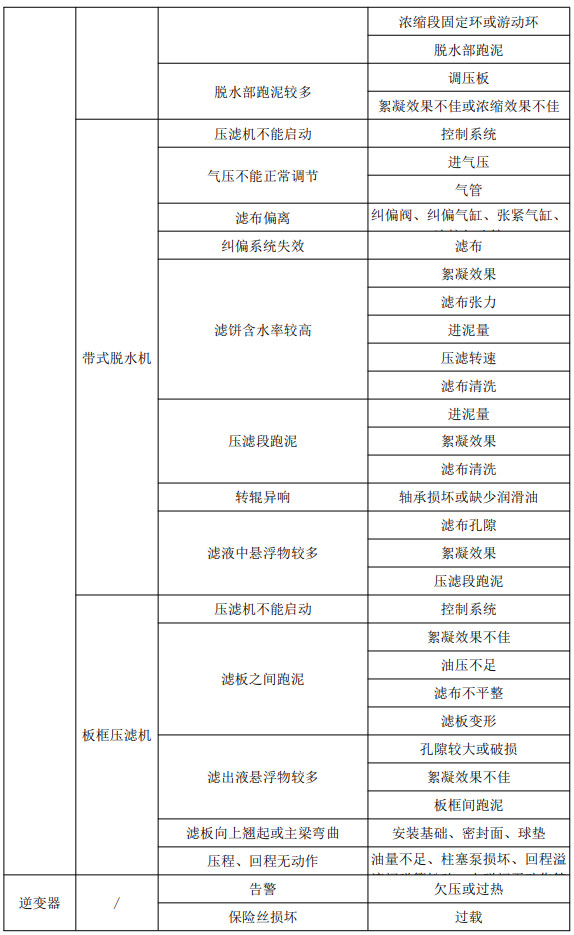

9.1.6 脫水部跑泥較多

（1）調壓板的設定不當。應重新調整調壓板間隙。

（2）絮凝效果不佳或濃縮效果不佳。若因進泥與絮凝劑的混合比不當所致，則調整兩者的投加量；若因調質藥劑或絮凝劑選擇不當所致，則應通過實驗重新選擇合適的藥劑；若因攪拌效果不佳所致，則檢查攪拌葉片是否腐蝕破損或攪拌強度不足，進行更換葉片或調整攪拌強度。

9.2 帶式脫水機

采用帶式濃縮機和帶式壓濾機的組合，由不銹鋼機架、重力脫水段、驅動裝置、絮凝攪拌裝置、濾帶清洗裝置、濾帶張緊裝置、濾帶糾偏系統、濾液收集盤及排水盤、內部電線及管道等組成。

帶式脫水機常見故障主要有壓濾機不能啟動、氣壓不能正常調節、濾布偏離、糾偏系統失效、濾餅含水率較高、壓濾段跑泥、轉輥異響、濾液中懸浮物較多等。

9.2.1 壓濾機不能啟動

檢查控制電路是否正常連通，控制元件是否正常運行或者急停開關未打開。應調整控制線路使線路暢通，控制元件正常開啟，或者打開急停開關。

9.2.2 氣壓不能正常調節

（1）進氣壓沒有達到設定值。檢查壓力開關與壓力表顯示壓力值，若氣壓不足，待氣壓到達設定值后再開機；若氣壓能夠達到設定值，則檢查壓力開關是否損壞。

（2）檢查氣管是否破損，檢查空壓機及其氣動元件是否正常運行。應更換新的氣管或對空壓機或氣動元件進行維修或更換。

9.2.3 濾布異常偏離并報警

檢查糾偏閥、糾偏氣缸、張緊氣缸、連接氣路等是否正常，逐一調整使其正常運行。

9.2.4 糾偏系統失效

濾布在長時間使用過程中，因受力不均勻造成斜邊長差距過大，導致糾偏系統失效，應更換濾布。

9.2.5 濾餅含水率較高

（1）絮凝效果不佳。若因進泥與絮凝劑的混合比不當所致，則調整兩者的投加量；若因調質藥劑或絮凝劑選擇不當所致，則應通過實驗重新選擇合適的藥劑；若因攪拌效果不佳所致，則檢查攪拌葉片是否腐蝕破損或攪拌強度不足，進行更換葉片或調整攪拌強度。

（2）檢查濾布張力不足或過大。調整濾布張緊度不可過緊也不可過松。

（3）進泥量過大。應降低進泥量。

（4）壓濾轉速較快。應適當調整壓濾主傳動的轉速。

（5）濾布清洗不徹底。檢查清洗裝置或噴嘴是否有堵塞現象，及時進行清理或疏通，必要時，采用人工水槍對濾布進行補充沖洗。

9.2.6 壓濾段濾布兩側跑泥

（1）進泥量過大。減少進泥泵運行臺數或降低進泥泵運行頻率，或調整進泥管路閥門。

（2）絮凝效果不佳。若因進泥與絮凝劑的混合比不當所致，則調整兩者的投加量；若因調質藥劑或絮凝劑選擇不當所致，則應通過實驗重新選擇合適的藥劑；若因攪拌效果不佳所致，則檢查攪拌葉片是否腐蝕破損或攪拌強度不足，進行更換葉片或調整攪拌強度。

（3）濾布清洗效果不佳。檢查清洗裝置或噴嘴是否有堵塞現象，及時進行清理或疏通，必要時，采用人工水槍對濾布進行補充沖洗。

9.2.7 轉輥異常聲響

軸承損壞或缺少潤滑油。應更換軸承或加注潤滑油。

9.2.8 濾液中懸浮物過多

（1）濾布孔隙較大或濾布接口空隙較大。則應更換濾布或對接口處進行縫補或重新進行接口。

（2）絮凝效果不佳。若因進泥與絮凝劑的混合比不當所致，則調整兩者的投加量；若因調質藥劑或絮凝劑選擇不當所致，則應通過實驗重新選擇合適的藥劑；若因攪拌效果不佳所致，則檢查攪拌葉片是否腐蝕破損或攪拌強度不足，進行更換葉片或調整攪拌強度。

（3）壓濾段跑泥，按照 9.2.6 進行處理。

9.3 板框壓濾機

板框壓濾機由電氣系統、壓濾機框、壓濾機濾板、液壓系統、濾板傳輸系統等組成。板框壓濾機常見故障有壓濾機不能啟動、跑泥、濾出液懸浮物較多、濾板向上翹起或主梁彎曲、壓程或回程無動作等。

9.3.1 壓濾機不能啟動

檢查控制電路是否正常連通，控制元件是否正常運行或者急停開關未打開。應調整控制線路使線路暢通，控制元件正常開啟，或者打開急停開關。

9.3.2 濾板之間跑泥

（1）絮凝效果不佳。若因進泥與絮凝劑的混合比不當所致，則調整兩者的投加量；若因調質藥劑或絮凝劑選擇不當所致，則應通過實驗重新選擇合適的藥劑；若因攪拌效果不佳所致，則檢查攪拌葉片是否腐蝕破損或攪拌強度不足，進行更換葉片或調整攪拌強度。

（2）油壓不足。檢查供油系統是否故障，柱塞泵是否損壞。更換或維修故障元件進行。

（3）濾布不平整。則應調整濾布，重新固定，或者更換濾布。

（4）濾板變形。應調整或更換濾板。

9.3.3 濾出液懸浮物較多

（1）濾布孔隙較大或破損或濾布固定處孔隙較大。則應更換濾布或對接口處進行縫補或重新進行接口。

（2）絮凝效果不佳。若因進泥與絮凝劑的混合比不當所致，則調整兩者的投加量；若因調質藥劑或絮凝劑選擇不當所致，則應通過實驗重新選擇合適的藥劑；若因攪拌效果不佳所致，則檢查攪拌葉片是否腐蝕破損或攪拌強度不足，進行更換葉片或調整攪拌強度。

（3）板框間跑泥。原因分析及維修措施見 9.3.2.

9.3.4 濾板向上翹起或主梁彎曲

多是由于安裝基礎不穩，濾板密封面除渣不凈，半檔圈內球墊偏移。應重新墊平地基，除渣，調節半檔圈。

9.3.5 壓程、回程無動作

油量不足、柱塞泵損壞、回程溢流閥彈簧松弛、電磁閥無動作等原因。應逐項進行檢查，補充液壓油，更換故障元件。

10 逆變器的維修

逆變器主要用于以太陽能為供電方式的農村污水處理設施。其功能為將直流（DC）電轉化成交流(AC)電,通常是低壓直流轉化成高壓交流。

常見故障及解決措施：

（1）逆變器紅色的告警燈常亮并伴有蜂鳴。一般為欠壓或過熱提醒。應關閉逆變器，

待溫度降低后，再開啟逆變器，并檢查散熱設施或設備是否正常。

（2）逆變器過載導致保險絲損壞。重新更換保險絲。

（3）逆變器正常，負載設備不運行。應確認設備功率和逆變器功率是否匹配，若不匹配，則應重新對逆變器進行選型。

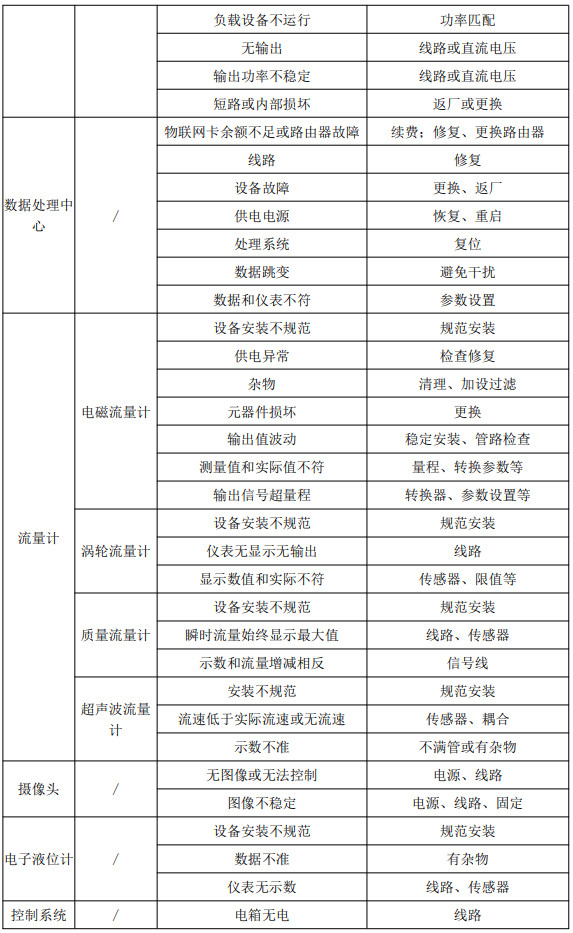

（5）逆變器無輸出。應檢查逆變器系統線路或者直流電源電壓是否過低，修復系統線路或待直流電源充電至電壓恢復正常值。

（6）逆變器輸出功率不穩定。接線松動或者直流供電不穩導致，檢查并修復。

（7）逆變器短路或內部損壞。應返廠維修。

11 信息化設備的維修

在農村污水生活污水處理設施中，信息化設備主要指對處理設施的運行狀況、控制、操作等方面具有監控功能的設備，浙江地區常用的信息化設備包括數據采集設備、數據處理中心及顯示設備等，其中數據采集設備包括具備聯網功能的攝像頭、液位計、流量計等，部分設施依照要求安裝有水質實時監測系統。

11.1 數據處理中心

數據處理中心處理采集到的各種信息并進行數據交互的設備。

數據處理中心常見故障及解決措施：

（1）物聯網卡余額不足或路由器故障。及時續費；修復、更換路由器。

（2）接頭、插頭松動、接線錯誤或線路損壞。重新連接線路；緊固接頭、插頭。

（3）設備短路。更換設備并返廠維修。

（4）供電電源故障。修復供電電源并重啟設備。

（5）系統故障。復位數據采集終端。

（6）數據跳變。距離變頻器過近，適當遠離變頻器等電磁干擾大的設備。

（7）數據和儀表不符。檢查傳輸終端參數設置并保證儀表沒有滿量程工作。

11.2 流量計

流量計是用于測量農村生活污水處理設施進、出水流量的設備，也可以用于監測設施是否有漏水、進出水是否異常等。浙江省內農村污水處理設施中常用的流量計主要有電磁流量計、渦輪流量計、質量流量計和超聲波流量計等。

流量計常見故障有安裝不規范、元器件損壞、實際流量過低或超量程、管道漏水、管道內有淤泥或雜物等。

11.2.1 電磁流量計故障

（1）設備安裝不規范。應依照設備安裝規范進行整改。

（2）儀表供電異常。檢查電源線路板輸出各路電壓是否正常，線纜連接正確。

（3）淤泥過多或由雜物進入管道。應清理淤泥和雜物，頻繁出現雜物應在進水管段加裝過濾裝置。

（4）元器件損壞。更換損壞元器件或返廠維修。

（5）輸出值波動。確保流量計電路板安裝牢固、管道保持滿管和法蘭沒有漏水。

（6）測量值和實際值不符。保證進水流量高于最低流量、重新設定轉換器參數和檢查電路板完好。

（7）輸出信號超量程。確保信號電纜連接正常、重新設置轉換器參數或更換轉換器。

11.2.2 渦輪流量計故障

（1）設備安裝不規范。應依照設備安裝規范進行整改。

（2）儀表無顯示無輸出。確保線纜連接正確，供電電源穩定。

（3）流量顯示數值和實際不符。檢查傳感器流通通道是否正常、葉輪旋轉無影響、儀表正常。更換檢測器中的失磁元件。保證實際流量不超過量程。

11.2.3 質量流量計故障

（1）設備安裝不規范。應依照設備安裝規范進行整改。

（2）瞬時流量始終顯示最大值。線路損壞或傳感器故障，更換電纜或傳感器。變送器保險管燒壞，更換保險管。管路堵塞，疏通堵塞管路或重新安裝流量計。

（3）示數和流量增減相反。信號線接反，改變信號線接線。

（4）流量示數異常跳動。管路震動，清除震動源或使用金屬軟管連接管道。

11.2.4 超聲波流量計故障

（1）設備安裝不規范。應依照設備安裝規范進行整改。

（2）流速低于實際流速或無流速。管道內有異物，清理管道并重新安裝傳感器。傳感器和管道耦合面有縫隙，應清理并重新填充耦合劑，建議返廠維修。

（3）示數不準。管道有淤泥沉積，清理淤泥和雜物。管道不滿管，重新連接管道保證滿管。

11.3 攝像頭

攝像頭是用于監視農村生活污水處理設施現場的設備。農村生活污水處理設施機電設備維修導則攝像頭常見故障為無法控制或無圖像、圖形不穩定等。

（1）無圖像或無法控制。檢查電源線是否接錯，應按照正常方法連接。保證供電電源正常，如保險管破損應及時更換。

（2）圖像不穩定。應保證視頻線接觸良好，電源功率正常，保證攝像機擺正且固定穩固。

11.4 電子液位計

電子液位計是用于監測池體液位的設備，常用電子液位計包括浮球液位計、浮筒液位計、超聲波/雷達液位計等。

電子液位計的常見故障包括設備安裝不規范、池體淤泥清理不及時、線路損壞或傳感器故障等。

（1）設備安裝不規范。應依照設備安裝規范進行整改。

（2）數據不準。淤泥過多，定期清淤。非接觸液位計應清除或遠離干擾源。

（3）儀表無示數。線路損壞或傳感器故障，更換電纜或傳感器。

12 控制系統的維修

浙江省內農村生活污水處理設施中的控制系統主要包括控制模塊及其程序軟件、儀表、電源進出線、電源總開關、缺相相序繼電器、浪涌保護器、漏電保護裝置、接地裝置、液位計（浮球開關）等。

控制系統主要故障有電箱無電、設備運行混亂、電箱跳閘、液位控制失靈等。

12.0.1 電箱無電

（1）線路破損、老化或接頭松動。更換線路；緊固接頭。

（2）電源總開關破損或觸片松動。更換開關。

（3）供電線路無電。聯系供電部門，協助維修供電線路。

12.0.2 設備運行混亂

（1）控制模塊故障。檢查控制模塊是否損壞，如損壞，進行維修或更換。

（2）控制程序亂碼。檢查控制程序是否出現混亂，若有混亂，則對控制程序進行修正或重新安裝。

12.0.3 電箱跳閘

（1）線路破損、老化或接頭松動。更換線路；緊固接頭。

（2）控制元件或用電設備短路。排查控制元件和用電設備，對故障的控制元件或設備進行維修或更換。

12.0.4 液位控制失靈

（1）線路破損。更換線路。若由腐蝕導致線路破損，則重新選擇抗腐蝕電纜。

（2）液位控制線路上的接觸器或缺相相序繼電器等元件故障。維修或更換相應元件。

（3）浮球球體腐蝕或進水。更換浮球，選擇抗腐蝕的浮球。

（4）浮球或電線被異物附著、纏繞。清理異物。若浮球被附著或纏繞，可以更換為防附著防纏繞的浮球。若電線被纏繞，應根據實際使用環境，對電線進行重新固定。

（5）壓力傳感器、超聲波物位計儀表不顯示、不工作。供電故障，檢查供電線路及供電電壓，恢復正常供電；接線錯誤，調整接線，恢復正常線路。

（6）壓力傳感器壓力無變化或顯示液位超出實際范圍。此種情況，先應檢查壓力接口是否漏氣或者被堵住，若漏氣則需返廠維修或更換，若雜物堵塞則清理雜物。

（7）壓力傳感器輸出信號不穩或測距不正確。這種故障是水質濃度的問題，建議改用其它品種液位器。

（8）超聲波物位計儀表有顯示、不工作，或無法測量。物位計未對準物面，應調整物位計對準方向（可利用水平尺校對）。若安裝口過于狹小或太長，使聲波不能有效傳播，應調整安裝口，讓探頭盡可能從安裝口內探出。

（9）超聲波物位計液位顯示偏離或跳動。若安裝使用金屬法蘭或金屬螺紋，會產生共振，應改用塑料法蘭或加四氟帶隔離；若有較強的電磁干擾，應使儀表外殼接地，并且給物位計加屏蔽保護；若探頭盲區變大，測距值小于或等于盲區值，請聯系廠家修改內部參數，從而抑制盲區。物面進入儀表盲區，建議加高安裝物位計或防止物位過高。

13 常用的維修工具

在機電設備維修中，常用的維修工具如下表所示：


14 安全防護
機電設備的維修過程中，要嚴格按照操作規程進行檢修，確保人身、設備等安全的情況下，進行檢修工作。

（1）原則上，要在關閉電源開關，即斷電的情況下才能進行檢修。如特殊原因不能停電檢修，則應采取必要的安全措施。

（2）對于已經關閉電源的線路或設備，應用專用工具驗電，驗明確實已經斷電，才能進行檢修工作。

（3）對于電容或相當于電容的設備或線路，應先徹底放掉靜電荷。放電的方法是用絕緣棒支持導線對地放電，放電用的導線必須連接可靠，不允許有斷裂現象。放電時間一般為 10-15min，以放盡剩余電荷為準。

（4）充分利用農村污水處理終端的圍欄、標識牌等防護設施，在檢修期間，應臨時增設警告標示牌，提醒人們注意。

（5）機電設備維修人員應為經培訓合格、有資質、有上崗證的人員，且嚴格按照操作規程進行。

（6）嚴格做好安全防護工作。工作時，至少 2 名工作人員協同工作。

（7）盡量減少污水處理設施池內維修作業時間。對于必須進入污水處理設施池內進行維修的情況，還需注意以下幾個方面：

1 維修前對設施內進行強制通風。

2 在池內工作時，可用防爆燈或手電筒照明，嚴禁使用火柴、打火機或蠟燭等明火照明。

3 在池內維修過程中，如有頭痛、頭昏、惡心、嘔吐或感覺身體其他不適時，應立即離開污水處理池。

4 一旦發生池內人員昏倒，應立向池內輸送新鮮空氣，待池內安全后將昏倒人員抬出，切不可盲目下池搶救人員。

5 對窒息人員的搶救，應抬到地面避風處，解開上衣和褲帶，注意保暖，及時送醫院治療。

15 本導則用詞說明

15.0.1 為便于在執行本導則條文時區別對待，對要求嚴格程度不同的用詞說明如下：

(1)表示很嚴格，非這樣做不可的用詞：

正面詞采用“必須”，反面詞采用“嚴禁”。

(2)表示嚴格，在正常情況下均應這樣做的用詞：

正面詞采用“應”，反面詞采用“不應”或“不得”。

(3)表示允許稍有選擇，在條件許可時首先應這樣做的用詞：

正面詞采用“宜”，反面詞采用“不宜”。

(4)表示有選擇，在一定條件下可以這樣做的用詞，采用“可”。

15.0.2 條文中指定應按其他有關標準、規范執行時，寫法為：“應符合……的規定”或“應按……執行”。

16 規范性引用文件

本導則內容引用了下列文件中的條款。凡不注明日期的引用文件，其有效版本適用于本標準。

《建筑給水排水設計規范》（GB50015）

《室外排水設計規范》（GB50014-2014)（2016 年版）

《城鎮給水排水技術規范》（GB 50788-2012）

《鎮(鄉)村排水工程技術規程》(CJJ 124-2008)

《浙江省農村生活污水處理設施標準化運維評價導則》

《浙江省農村生活污水處理設施管理條例》

《農村生活污水處理設施標志設置導則》

《農村生活污水厭氧-缺氧-好氧(A2O)處理終端維護導則(試行)》

《生物濾池法污水處理工程技術規范》（HJ 2014-2012）
