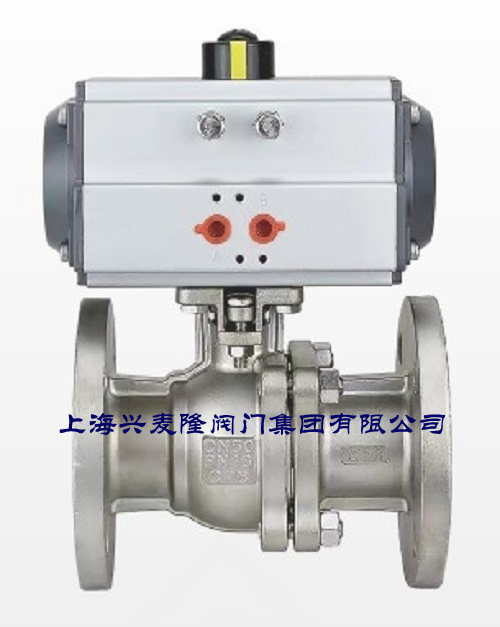

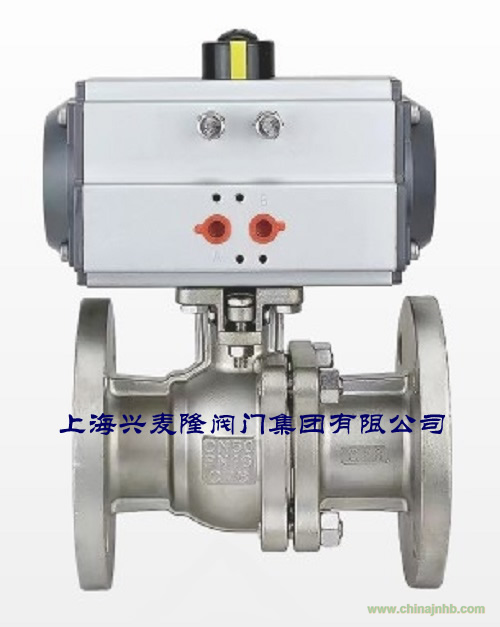

氣動浮動球閥Q641F產品概述
Q641F氣動浮動球閥廣泛適用于天然氣、油品、化工、冶金、造紙、電力、礦業、印染、生物造藥、日用化工、食品飲料水處理及空氣處理等行業的流體自動控制或調節控制，與自動化氣動儀表配套使用。
產品性能規范
|
壓力等級
|
公稱壓力（MPa）
|
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
|
|
試驗壓力（MPa）
|
殼體試驗
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
|
|
密封試驗
|
1.78
|
2.75
|
4.4
|
7.04
|
11.0
|
|
|
氣密封試驗
|
0.6（MPa）
|
|
適用介質
|
水、蒸汽、油品、液化氣等
|
技術規范
|
設計依據
|
GB標準
|
|
設計標準
|
GB/T12237
|
|
結構長度
|
法蘭連接
|
GB/T12221
|
|
連接法蘭尺寸
|
GB/T9113、JB/T79
|
|
試驗和檢驗
|
JB/T9002
|
|
|
|
|
主要零件材質
|
序號
|
零件名稱
|
材質
|
|
C
|
P
|
R
|
|
1
|
右閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
2
|
螺母
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
3
|
墊片
|
PTFE
|
PTFE
|
PTFE
|
|
4
|
螺柱
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
5
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
6
|
閥座
|
PTFE
|
PTFE
|
PTFE
|
|
7
|
球體
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12MO2Ti
|
|
8
|
閥桿
|
1Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MO2Ti
|
|
9
|
墊片
|
PTFE
|
PTFE
|
PTFE
|
|
10
|
填料
|
PTFE
|
PTFE
|
PTFE
|
