BSVP靜態平衡閥產品詳細介紹：
產品概述
BSVP系列靜態平衡閥是一種具有特殊功能的新型節能型閥門。由于該閥上設有開啟數字顯示，數字鎖定裝置，可直觀調到任一位置，即用于流量測定的測壓小閥。
該閥主要應用于工業和民用建筑供暖管網系統。具有良好的流量特性，用它可以準確的調節壓降和流量，能夠合理分配流量，實現流量定量，可以有效地解決供熱（空調）系統中
存在的室溫冷熱不均問題。只要在各支路及用戶路口裝上適當規格的數字鎖定平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理范圍內，從而克服了大流量，小溫差的不合理現象。應用此閥門達到管網液體平衡和節約能源得到較好的效果，該產品是供熱系統中的理想產品。
主要技術參數
|
型號
|
BSVP
|
|
試驗壓力
|
1.5mpa 2.4mpa
|
|
工作壓力
|
≤1.0mpa ≤1.6mpa
|
|
工作溫度
|
≤80℃
|
|
適用介質
|
水
|
|
特性曲線
|
等百分比
|
|
安裝使用范圍
|
管網系統的主干，分支干，室內供水干管、分支立管及多臺鍋爐
|
|
設計和制造執行標準
|
BS7350-1990
|
|
法蘭連接制造執行標準
|
GB/T17241.6（整體鑄造法蘭）
|
|
結構長度執行標準
|
GB/T12221 （金屬閥門結構長度）
|

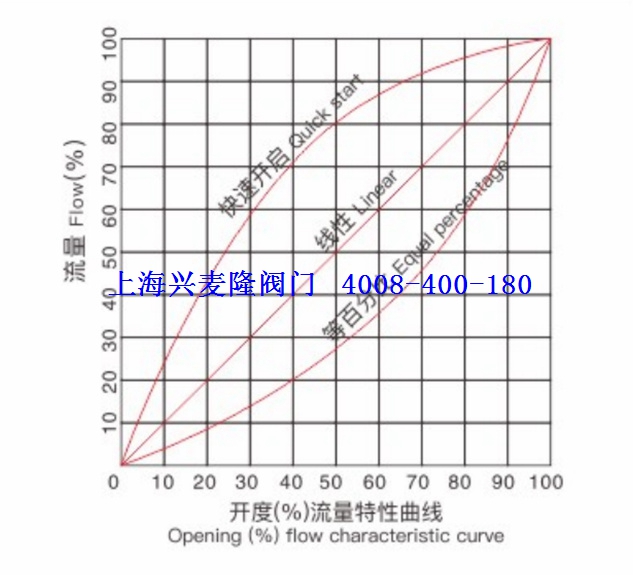

興麥隆閥門集團生產的靜態平衡閥是等百分比特性閥門，從曲線特性圖上可知給開度一個相等的變化率，則流量的變化率相等，其特點是開度大是流量大，開度小時測流量小，而工程中大都在流量大時應用，等百分比閥門恰恰適用這各要求，根據這一特點，可以自如的設置莫一流量（快開閥門的線形則不具備這種功能）而且當需要變化是，還能知道變化量，達到理想狀態。
主要零件材質
|
零件名稱
|
材質
|
|
閥體
|
QT450-10、WCB、304
|
|
閥蓋
|
QT450-10、WCB、304
|
|
閥瓣
|
QT450-10、WCB、304
|
|
閥桿
|
2Cr13、304
|
|
密封圈
|
EPDM
|
|
DN40-DN125手輪
|
鍍絡鋼、不銹鋼
|
|
DN150-DN800手輪
|
PA
|

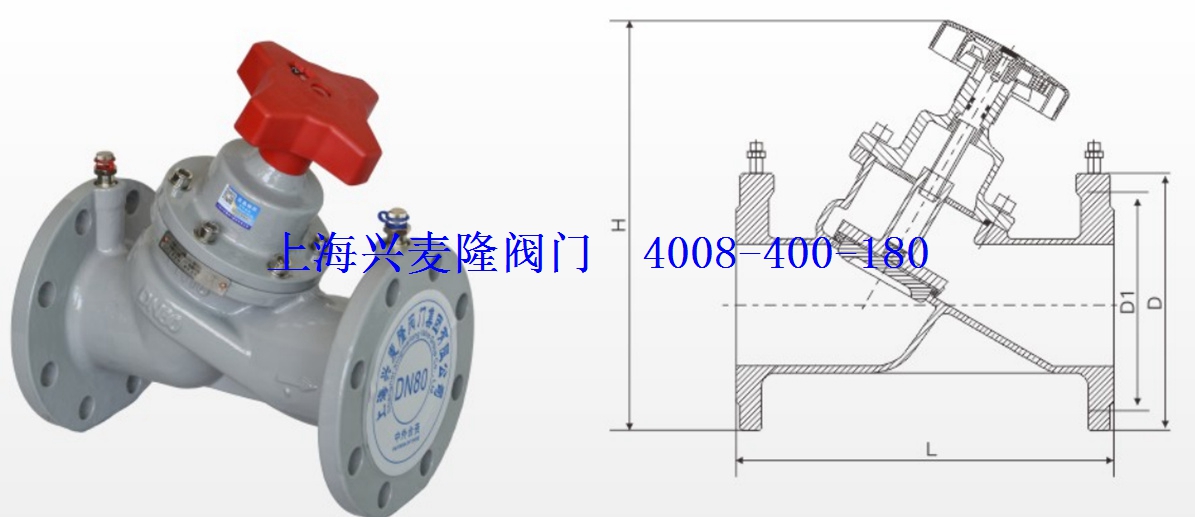

主要外形尺寸
|
DN
|
L
|
H
|
D
|
D1
|
n-φd
|
|
32
|
215
|
270
|
140
|
100
|
4-19
|
|
40
|
215
|
270
|
150
|
110
|
4-19
|
|
50
|
215
|
275
|
165
|
125
|
4-19
|
|
65
|
240
|
280
|
185
|
145
|
4-19
|
|
80
|
280
|
300
|
200
|
160
|
8-19
|
|
100
|
310
|
330
|
220
|
180
|
8-19
|
|
125
|
320
|
340
|
250
|
210
|
8-19
|
|
150
|
385
|
500
|
285
|
240
|
8-23
|
|
200
|
465
|
585
|
340
|
295
|
12-23
|
|
250
|
545
|
610
|
405
|
355
|
12-28
|
|
300
|
595
|
750
|
460
|
410
|
12-28
|
|
350
|
695
|
930
|
520
|
470
|
16-28
|
|
400
|
775
|
1010
|
580
|
525
|
16-31
|

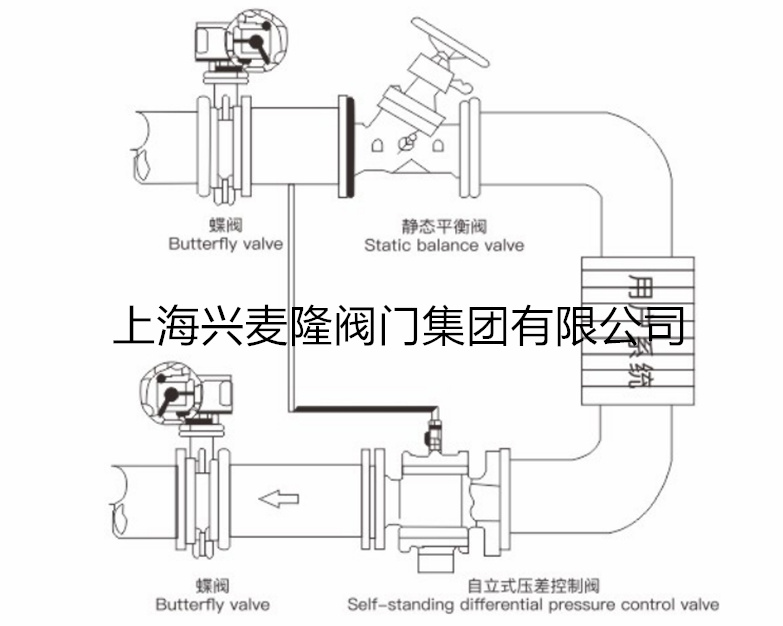

安裝說明
1. 靜態平衡閥閥前和閥后必須保證足夠長度的支管段，以保證流量的額定輸出：
2. 應按照圖紙檢查靜態平衡閥的安裝位置，建議安裝在HVAC系統回水管上，同時檢查管路水流方向，嚴格按照閥體上的水流箭頭方向安裝：
3. 靜態平衡閥在安裝前需將管道雜物清洗干凈，嚴禁管道內遺留有焊渣、樹枝、石塊等雜物，以免損傷閥門：
4. 管道法蘭焊接時不能引起過渡的變形，焊腳等不影響封面的平整性：
5. 靜態平衡閥在安裝后，應當將閥門全開，以便管路反復沖洗，直至干凈，嚴禁在管路沖洗中反復關閉閥門，避免破壞。
結構及使用方法
結構采用斜杠，暗升降。由閥體、閥蓋、閥塞、手輪，數字顯示器，鎖定裝置和測試小閥組成，結構新穎，操作靈活，密封性好，其使用方法如下：
本閥門數顯窗在手輪上面，刻度盤對準數顯窗的數字，為每圈之小數（手輪上面之圓型盤為刻度盤）數顯窗2個并排，上面所示為開的圈數，例如DN50閥門，下面數顯窗顯示1時，其對準刻度盤上的數字為0，即可讀作2圈：當刻度盤上的數字為0，即可讀作2圈：當刻度盤上面的0對準數顯窗內的0時閥門為全關閉。
閥門鎖定時將鑰匙（專用）（鎖定裝置位）插入側面的螺栓，順時針方向鎖緊，即可鎖定：逆時針旋轉即為開啟。
閥門進出口兩端的小閥供連接測試儀使用。
