模擬量電動調節閥AC24V產品詳細介紹：
產品概述

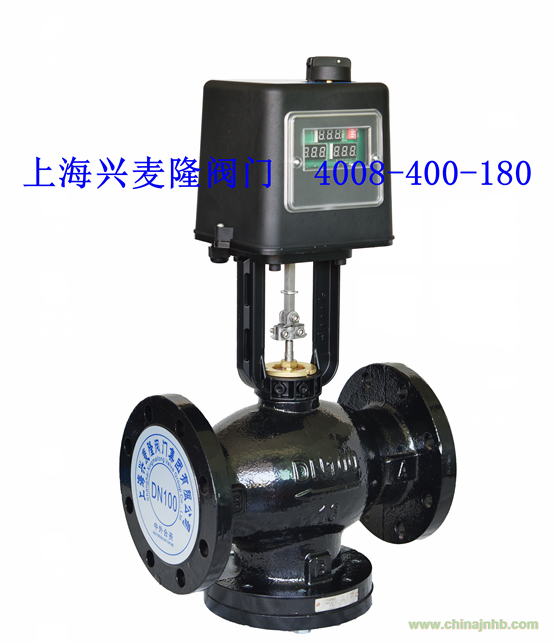

ET8260系列電動調節閥是由作用力4000N電動執行器與口徑DN80-DN300調節閥體組合而成的電動調節閥系列。其廣泛應用于空調、制冷、采暖以及其它樓宇自動控制系統中，可精確調節系統中的介質流量，從而達到控制系統溫度、濕度、壓力和節能的目的。
產品特點
1. 執行器選用鋁壓鑄的支架和外罩，體積小，重量輕，強度高。
2. 執行器選用永磁同步可逆電機，帶有過載保護功能，限位開關，執行器自行停止。
3. 工作電壓：AC24V±10﹪50/60HZ（也可以訂制選用AC220V）
4. 控制信號：開關/浮點信號 模擬：0-10V/4-20MA信號
5. 閥體結構形式有兩通單做閥，兩通平衡閥，三通分流閥及三通合流閥
6. 閥體與管道的連接形式為PN16GB9113.3法蘭連接。
7. 閥體可選鑄鋼，鑄鐵以適應不同工作介質及溫度，介質溫度較高時，閥體可選擇散熱性。
8. 帶有閥門行程自適應功能，便于現場安裝和調試。
9.
可選配手動裝置，實現手動打開/關閉，執行器的設計符合IEC國際標準。
主要外形連接尺寸
|
閥體型號
|
DN80
|
DN100
|
DN125
|
DN150
|
DN200
|
DN250
|
DN300
|
DN350
|
|
閥桿行程
|
4
|
4
|
4
|
4
|
4
|
4
|
4.5
|
4.5
|
|
最大壓差（MPa）
|
0.2
|
0.2
|
0.2
|
0.2
|
0.2
|
0.2
|
0.2
|
0.2
|
|
流量系數kv值
|
35
|
52
|
88
|
140
|
210
|
320
|
410
|
460
|
|
公稱壓力
|
1.6MPa
|
|
整體參數
|
1.閥體2.閥芯3.閥帽4.閥桿5.驅動器連接件6.閥門驅動器
|
|
液體溫度
|
水：-10℃～95℃、可定制蒸汽：：-10℃～250℃
|
|
介質
|
冷/熱水、蒸汽等
|
|
材料
|
閥體
|
球墨鑄鐵、鑄鋼、不銹鋼
|
|
閥芯
|
球墨鑄鐵、不銹鋼
|
|
閥桿
|
不銹鋼
|
|
密封
|
聚四氟填充，V型密封，彈簧自補償、304
|
|
泄漏量
|
單做閥小于KV值的0.04％，套筒閥小于Kv值的0.04%
|
執行器技術參數
|
控制類型
|
可逆的，遞增控制
|
比例式型正轉或反轉
|
|
電源電壓
|
AC24V±10﹪50/60hz，也可制采用AC220V±10﹪50/60HZ
|
|
電機形式
|
交流永磁同步可逆電機
|
|
作用力
|
4000N
|
|

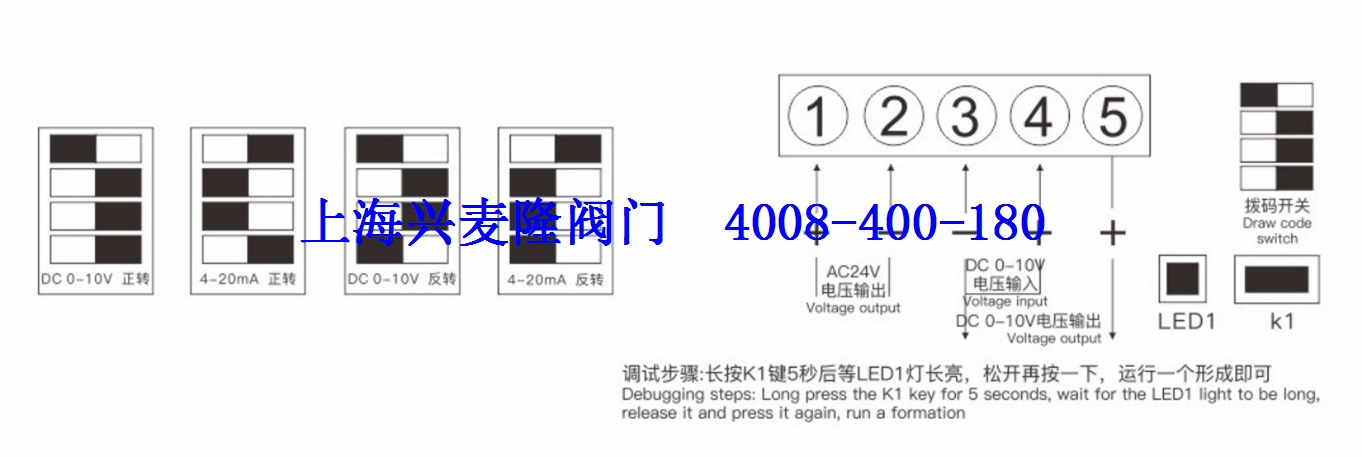

控制信號
|
增量/浮點信號或0-10V或4-20mA
|
|
反饋信號
|
增量/浮點信號或0-10V或4-20mA
|
|
功率消耗
|
16VA
|
|
運行速度
|
4.2/mm
|
|
控制板
|
4000N可數顯輸入輸出以及反饋數值情況，（千分比）
|
|
最大行程
|
45mm
|
|
凈重
|
4kg
|
|
防護等級
|
IP54
|
|
工作溫度
|
-10℃～280℃（低溫時介質須不結冰凝固、高溫時閥門須加散熱功能）
|
|
儲存溫度
|
-20℃～60℃
|
主要外形連接尺寸
|
閥體通徑
|
DN80
|
DN100
|
DN125
|
DN150
|
DN200
|
DN250
|
DN300
|
DN350
|
|
長度
|
290
|
320
|
340
|
375
|
395
|
460
|
500
|
570
|
|
高度
|
600
|
620
|
630
|
650
|
830
|
850
|
950
|
980
|
|
法蘭孔數
|
8
|
8
|
8
|
8
|
12
|
12
|
12
|
12
|
