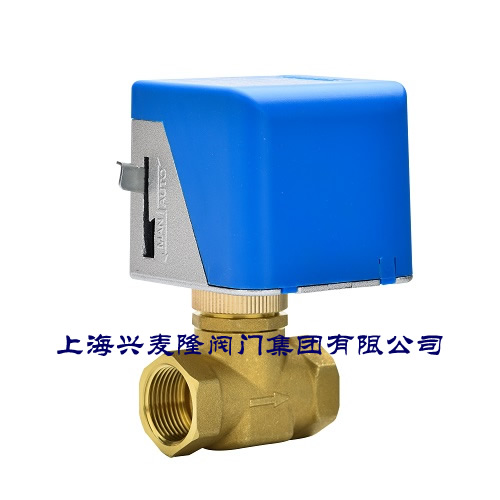

ET7010電動二通閥產品詳細介紹：
ET7010系列開關式電動二通閥由ET7010系列閥門驅動器和G400系列銅閥組成。用于控制冷水或熱水空調系統管道的開啟或關閉，達到控制室溫之目的。驅動器由單向磁滯同步電機驅動，閥門彈簧復位。閥門不工作時處于常閉狀態，當需要工作時，由溫控器提供一個開啟信號，使電動閥接通交流電源而動作，開啟閥門，冷凍水或熱水進入風機盤管，為房間提供暖氣或冷氣，當室溫達到溫控器設定值時，由溫控器提供一個開啟信號，使電動閥接通交流電源而動作，開啟閥門，冷凍水或熱水進入風機盤管，為房間提供冷氣或暖氣：當室溫達到溫控器設定值時，溫控器另電動閥斷電，復位彈簧使閥門，從而截進進入風機盤管的水流。通過閥門關閉或開啟，使室溫始終保持在溫控器設定的溫度范圍內。ET7010系列電動閥之驅動器與閥體采用螺套連接方式，可以在閥門安裝之后，再安裝驅動器，現場裝配。接線靈活、方便。驅動器之平面設計可以貼近墻面安裝，占用空間小，產品可靠耐用，工作噪音低，并能在隱蔽式風機盤管裝置內常出現的高溫環境可靠工作。
G400系列高性能/高關斷力內置彈簧復位裝置閥門可以根據控制器的要求調節水流量。適用于風機盤管，通風，可變風量以及加熱系統。通常配ET7010系列開關驅動器適用，這種驅動器提供最小90N的關緊力，它體積小，并帶有斷電彈簧復位。
產品特點介紹：
1.
高端斷力可有效保證閥門關閉緊密，合成橡膠墊，關閉時無氣泡。
2.
驅動器與閥體分離，可快速拆裝，能輕松更換配件 。
3.
內置回程彈簧，閥芯結構優化，在不減少kv值得情況下允許壓差大。
4.
閥體黃銅鍛造，不銹鋼閥桿及彈簧，體積小耐腐蝕。
5.
驅動器有可供系統調試和維修使用的手動操作桿。
6.
最大限度節省能源，操作寧靜，可配合線管位置，接線簡單。
技術參數
|
ET7010-8503-C驅動器參數
|
G400-黃銅閥體
|
|
型號
|
ET7010-8503-C
|
型號
|
G400-C
|
|
動作
|
開關及配備手動功能
|
閥體等級
|
PN16/PN20
|
|
耗電量
|
7VA
|
閥體尺寸
|
DN15
DN20 DN25
|
|
開關時間
|
4-8秒
|
流量特性
|
開閉配合 ET7010驅動器
|
|
驅動性能
|
斷電復位
|
閥桿
|
不銹鋼
|
|
馬達類別
|
磁性同步離合電機
|
閥體
|
二通常閉、可配三通
|
|
外殼保護
|
IP40
|
行程
|
3mm
|
|
環境溫度
|
-20-80℃
|
適用介質
|
應用于HCAC系統中的水及二醇
|
|
適用溫度
|
0-95℃
|
適用溫度
|
0-95℃
|
閥體主要技術參數
|
產品型號
|
閥門形式
|
螺紋
|
流量系數Kv
|
關閉壓差(MPa)
|
工作介質
|
流體溫度
|
環境溫度
|
儲存溫度
|
承壓(MPa)
|
|
ET7010-15
|
常閉二通閥
|
G1/2
|
1.5
|
0.25
|
冷凍/
熱水
|
2-94℃
|
0-60℃
相對
濕度為不
凝露
|
-20-65℃
相對
濕度為不
凝露
|
1.6
|
|
ET7010-15
|
混合三通閥
|
G1/2
|
1.5
|
0.25
|
|
ET7010-20
|
常閉二通閥
|
G3/4
|
2.5
|
0.1
|
|
ET7010-20
|
混合三通閥
|
G3/4
|
2.5
|
0.1
|
|
ET7010-25
|
常閉二通閥
|
G1
|
4.8
|
0.06
|
|
ET7010-25
|
混合三通閥
|
G1
|
4.8
|
0.06
|
主要零件材質：
|
閥體材料
|
黃銅鍛造
|
|
密封材料
|
丁晴橡膠（NBR）、EPDM
|
|
驅動器蓋
|
阻燃ABS工作
|
|
適用溫度
|
≤94℃
|
|
閥桿材料
|
不銹鋼（AIS1302）
|
|
公稱壓力
|
0-1.6MPa
|
|
產品規格
|
DN15-DN25
|
|
驅動器底盤
|
壓鑄鋁合金
|
|
工作介質
|
冷水、熱水
|
主要外形連接尺寸
|
尺 寸
|
二通
|
三通
|
|
15
|
20
|
25
|
15
|
20
|
25
|
|
A
|
58
|
65
|
90
|
58
|
65
|
90
|
|
B
|
14.5
|
19
|
24
|
29
|
34
|
38
|
|
C
|
100
|
104.5
|
109.5
|
101
|
106
|
110
|
|
KV值
|
2.8
|
4.0
|
5.5
|
2.8
|
4.0
|
5.5
|
|
最大允許壓差
|
0.15
|
0.15
|
0.08
|
0.15
|
0.15
|
0.08
|
注：以上KV值為最大壓差時的數據。
