產品簡介
近年來隨著旅游業的迅猛發展，景區的自然環境越發受到重視。不少企事業單位都開始借助智慧景區環境監測系統來提升景區軟硬件方面的配置，提高環境監測能力。RY-CPM2515型空氣質量變送器，實現了大氣溫度、濕度、PM2.5、PM10、負（氧）離子五合一參數測量，實現了更好展現景區環保、公園等環境空氣質量特點，做好景區負氧離子監測不僅展現了景區的美好形象，更為景區空氣治理帶來了正確的方向。
專業的國控級別完整的負氧離子監測系統，價格從幾十萬到數百萬不等，它對于監測人員的要求較高，執行操作過于復雜，尤其是在野外作業時，不能大規模的使用，而且在使用過程容易出現各種差錯。銳研公司開發RY-CPM2515空氣質量變送器成本較低、采用標準RS485接口，方便用戶二次開發組成負氧離子在線監測系統，大大的縮減不必要的開支，性價比高，適合廣泛推廣。

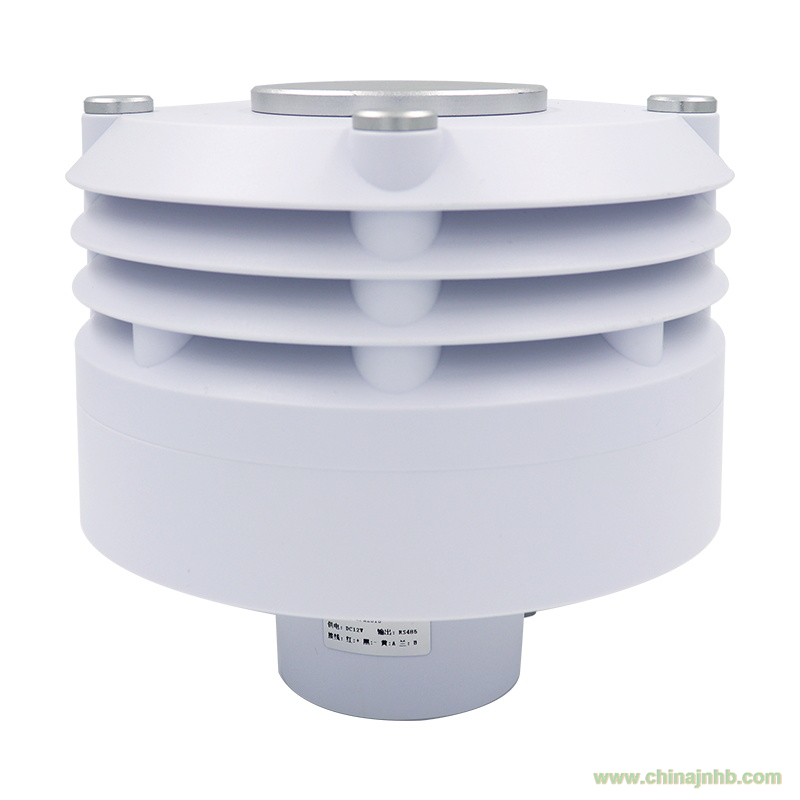

RY-CPM2515型空氣質量變送器可同時測量環境溫度、相對濕度、PM2.5、PM10、大氣負（氧）離子五項環境參數，可用于景區、公園和其他公共區域的環境信息監測。

產品參數
監測參數 測量范圍 分辨率 精度
溫度 -40-85℃ 0.01℃ ±0.3℃@25℃
濕度 0-100%RH 0.1%RH ±3%RH
PM2.5 0-1000ug/m3 1ug/m3 10ug±10%@0-500ug/m3
PM10 0-1000ug/m3 1ug/m3 10ug±10%@0-500ug/m3
負（氧）離子 0～500000 個/cm3 10個/cm3
供電方式 DC12-24V
安裝方式 套筒式固定
設備材質 ASA（戶外應用15年不變色）
通訊協議 MODBUSRTU
線纜長度 3米（可定制）


使用注意事項：
1.因為負氧離子參數的特殊性，不宜長期應用于空氣濕度超過90%的高濕環境
2.盡量遠離電磁干擾源
3.負氧離子穩定時間為5-10min
MODBUS RTU通訊協議
波特率：9600
數據位：8
停止位：1
校驗位：無
1.1 CRC說明：
以下所有說明中，MODBUS RTU 協議中的CRC16兩字節，按照MODBUS規定：低字節在前，高字節在后。
以下說明中，假定傳感器地址0xFF（傳感器缺省地址為FF）

1.2 返回錯誤碼規定：
傳感器對于錯誤指令的接收(包括CRC16效驗錯誤)，均實行不返回錯誤碼方式。上位機可在指令發出200ms后收不到返回數據時認為發出指令失敗，可重新發送指令。
1.3 標準MODBUS 寄存器說明
特別注意：MODBUS 命令中寄存器的數量或長度一項均為兩字節16 位為一個單位（高字節在前，低字節在后），而非單字節8 位為一個單位。
用戶應保證命令中寄存器的地址和數量這兩項參數的范圍在本系統規定范圍之內。如果超出范圍，傳感器的輸出結果將無法預測，用戶應在上位機軟件設計中保證MODBUS 命令符合本手冊要求，支持最小問詢周期為1S/次。

輸入寄存器：用功能碼 03 讀
地址 操作 內容 備注
0x0001 只讀 噪聲,放大10倍的16進制數如0x01193表示403/10=40.3dB
0x0002 只讀 硫化氫/TVOC，16進制數
0x0003 只讀 SO2濃度，16進制數，如0x0172表示SO2濃度為370ppb
0x0004 只讀 NO2濃度，16進制數，如0x0036表示NO2濃度為54ppb
0x0005 只讀 CO濃度，16進制數，如0x0A00表示CO濃度為2560ppb
0x0006 只讀 O3濃度，16進制數，如0x0123表示O3濃度為291ppb
0x0007 只讀 PM2.5濃度，16進制數，如0x0172表示PM2.5濃度為370ug/m3
0x0008 只讀 PM10濃度，16進制數，如0x0193表示PM10濃度為403ug/m3
0x0009 只讀 空氣溫度，加40放大100倍的16進制數，如0x1B00表示6912/100-40=29.12℃
0x000A 只讀 空氣濕度，放大100倍的16進制數，如0x1603表示5635/100=56.35%
0x000B 只讀 大氣壓強，放大10倍的16進制數，如0x2784表示10116/10=1011.6hPa
0x000C 只讀 風速，放大100倍的16進制數，如0x0125表示293/100=2.93m/s
0x000D 只讀 風向，放大10倍的16進制數，如0x0C14表示3092/10=309.2° 北為0°
0x000E 只讀 10分鐘雨量，放大10倍的16進制數，如0x0016表示2.2mm
0x000F 只讀 輻射，16進制數，如0x0172表示輻射強度為為370W/㎡
0x0010 只讀 光照，放大100倍的16進制數，如0x0123表示光照強度為2.91Klux或2910lux
0x0011 只讀 紫外指數
0x0012 只讀 CO2，16進制數，如0x01F4表示CO2濃度為500ppm
0x0013 只讀 負氧離子，縮小10倍的16進制數，如0x01F4表示負氧離子個數為5000個
0x0014-
0x001f 只讀 保留
0x0020 只讀 電子羅盤，16進制數，如0x0036表示目前指向54° 北為0
0x0021 只讀 俯仰角1 定制
0x0022 只讀 俯仰角2 定制
0x0023 只讀 俯仰角3 定制
0x0024 只讀 經度-1 定制
0x0025 只讀 經度-2 定制
0x0026 只讀 緯度-1 定制
0x0027 只讀 緯度-2 定制
0x0028 只讀 海拔 定制

1.4通訊示例
下面舉例介紹一下利用 Modbus RTU 命令訪問系統寄存器的方法：

1、讀取多個輸入寄存器（5個實時數據）命令
發送：FF 03 00 07 00 0D 20 10
FF 03 00   07 00   0D 40   15
系統地址 功能碼 寄存器地址 寄存器數量 軟件自動產生的CRC16校驗位

回答：FF 03 1A 00 11 00 14 1A 57 0C 5F 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 01 2C 2B E6
FF 03 1A 00 11 00 14 1A 57 0C 5F 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 01 2C 2B E6
系統地址 功能碼 數據段字節數量 數據段數據 CRC16校驗位
解析數據：
0x0011=17
   PM2.5=17 ug/m3
   0x0014=20
   PM10=20 ug/m
  0x1A57= 0x1A * 256 + 0x57= 6743
   溫度 = 6743/100-40=27.43℃
   0x0C5F= 0x0C * 256 + 0x5F= 3167
   濕度=3167/100=31.67%RH
   0x2783= 0x27 * 256 + 0x83= 10115
   氣壓=10115/10=1011.5hPa
   0x012C=0x01*256+0x2C=300
   負氧=300*10=3000


2、讀取單個輸入寄存器命令
發送：FF 03 00 07 00 01 20 15
FF 03 00   01 00   01 20   15
系統地址 功能碼 寄存器地址 寄存器數量 軟件自動產生的CRC16校驗位
回答：FF 03 02 00 11 51 9C
FF 03 02 00 11 51 9C
系統地址 功能碼 數據段字節數量 數據段數據 CRC16校驗位

解析數據：
   0x0011= 17
   PM2.5=17 ug/m3
3、讀取地址寄存器命令
發送：00 03 00 00 00 01 85 DB
00 03 00 00 00   01 85 DB
功能碼 寄存器地址 寄存器數量 軟件自動產生的CRC16校驗位
回答：00 03 02 00 01 44 44
00 03 02 00 01 44 44
功能碼 數據段的字節數量 數據段數據 CRC16校驗位
數據段數據為0x0001 =01   表示系統地址為01

4、修改內部寄存器（系統地址）命令（把地址改為0x33）
發送：00 06 00 00 00 33 C8 0E
00 06 00   00 00 33 C8 0E
功能碼 寄存器地址 新地址 CRC16校驗位
回答：00 06 00 00 00 33 C8 0E  （表示修改成功））
00 06 00 00 00  33 C8 0E
功能碼 起始地址 新地址 CRC16校驗位
補充協議：(默認設備地址為FF)

主動上報周期       （寄存器地址0x01 0A）    單位為min，0代表不上報
00 06 01 0A 00 0A 29 E2 (設置主動上報周期為10分鐘)

主動上報長度       （寄存器地址0x01 0B ）
00 06 01 0B 09 05 3E 76(主動上報寄存器地址09-0D)

波特率  （寄存器地址  0X0102）
00-06分別代表2400、4800、9600、19200、38400、57600、115200

00 06 01 02 00 02 A9 E6（設置波特率為9600，非專業人士請勿自行更改）

質保及售后：
保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。
售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
