產品簡介

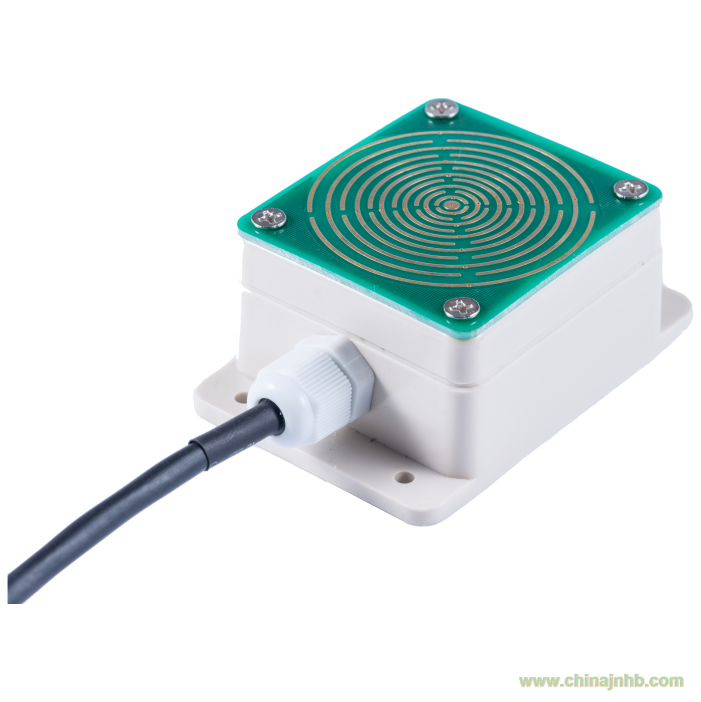

雨雪傳感器利用雨水的導電特性，采用先進檢測電路，表面柵形電極感應外界雨雪情況，檢測是否有雨雪，內部采用進口智能微處理器，反應靈敏、測量精度高。內置自動加熱裝置可排除雨雪附著的干擾，保障系統的正常運行。產品升級后輸出信號多樣，有線輸出包含：模擬信號（電壓、電流）、數字信號RS485、繼電器開關量（默認常開）、NPN；無線輸出包含：LoRa、藍牙、WIFI、GPRS、4G、NB-lOT、CAT-1，無線輸出除LoRa、藍牙外，其他四種形式均可實現連接歐速智慧云平臺，可實現智能終端數據的監測與管理。
產品特點
1、體積小，安裝方便，配套支架設計更人性化；
2、柵極采用沉金處理，增強耐腐蝕性；
3、結構設計合理，使用壽命長，密封性好，可達到IP67；
4、傳輸距離長，抗干擾能力強；
5、輸出信號多樣，可滿足不同需求； （選配）
6、配有加熱功能，使表面干燥；（選配）
適用范圍
適用于實現對雨雪（有無）的定性測量，可廣泛用于氣象、海洋、環境、機場、港口、工農業及交通等領域。
技術參數
測量參數 雨雪有無
輔助功能 選配加熱功能
工作溫度 －30～70℃；濕度：10～90%RH
儲存溫度 －40～80℃；濕度：10～90%RH
輸出信號 A：繼電器開關量（負載能力：AC 220V 1A；DC 24V 2A）
B：電壓信號（0～2V， 0～5V，0～10V三者選一）
C：4～20mA（電流環）
D：RS485（標準Modbus-RTU協議，設備默認地址：01）
E：NPN輸出
F：組合輸出：如以上A+C+D
供電電壓 12～24V DC
穩定時間 ＜1秒
響應時間 ＜1秒
電流信號的阻抗要求
供電電壓 9V 12V 20V 24V
最大阻抗 125Ω 250Ω 500Ω >500Ω
安裝方式
安裝時，應保持傳感器感應面與水平面成15度夾角，以防雨、雪的堆積對傳感器測量造成影響。
數據轉換方法
輸出信號 無雨（雪） 有雨（雪）
繼電器開關量（常開） 斷開 吸合
0～2V DC 0.6V 1.6V
0～5V DC 1.5V 4V
0～10V DC 3V 8V
4～20mA 6mA 16mA
RS485 0X000A 0X000B
RS485信號（默認地址01）：
標準Modbus-RTU協議
波特率：9600；校驗位：無；數據位：8；停止位：1
一、修改地址，例如：將地址為01的傳感器改地址為02，主機→從機
原地址 功能碼 起始寄存器地址高 起始寄存器地址低 預留1 新地址 CRC16低 CRC16高
0X01 0X06 0X00 0X30 0X00 0X02 0X08 0X0A
若傳感器接收正確，返回以下數據，從機→主機
原地址 功能碼 數據長度 預留1 新地址 CRC16低 CRC16高
0X01 0X06 0X02 0X00 0X02 0X39 0X49
備注：如果忘記傳感器的原地址，可以使用廣播地址0XFE代替，使用0XFE時主機只能接一個從機，且返回地址仍為原地址，可以作為地址查詢的方法。
二、查詢數據
查詢傳感器（地址為01）的數據（雨雪有無），主機→從機
地址 功能碼 起始寄存器地址高 起始寄存器地址低 寄存器長度高 寄存器長度低 CRC16低 CRC16高
0X01 0X03 0X00 0X00 0X00 0X01 0X84 0X05
若傳感器接收正確，返回以下數據，從機→主機
當無雨（雪）時
地址 功能碼 數據長度 寄存器0數據高 寄存器0數據低 CRC16低 CRC16高
0X01 0X03 0X02 0X00 0X0A 0X38 0X43
無雨（雪）
當有雨（雪）時
地址 功能碼 數據長度 寄存器0數據高 寄存器0數據低 CRC16低 CRC16高
0X01 0X03 0X02 0X00 0X0B 0XF9 0X83
有雨（雪）
三、設置主動上報
當需要設置成主動上報模式時，主機→從機
地址 功能碼 起始寄存器地址高 起始寄存器地址低 上報時間高 上報時間低 CRC16低 CRC16高
0X01 0X06 0X00 0X33 0X00 0X3C 0X79 0XD4
自動上報時間間隔，單位：秒
此時上傳速度為60S/次
0X0000：關閉自動上報
從機返回到主機的數據與發送數據相同，則設置成功
四、設置或查詢自動加熱起止溫度
1、設置加熱起始溫度
主機→從機
地址 功能碼 起始寄存器地址高 起始寄存器地址低 啟用溫度數據高 啟用溫度數據低 CRC16低 CRC16高
0X01 0X06 0X00 0X5A 0X00 0X96 0X29 0XB7
15.0℃
從機返回到主機的數據與發送數據相同，相同說明設置成功
2、設置加熱停止溫度
主機→從機
地址 功能碼 起始寄存器地址高 起始寄存器地址低 停止溫度數據高 停止溫度數據低 CRC16低 CRC16高
0X01 0X06 0X00 0X5B 0X 00 0X C8 0X F9 0X 8F
20.0℃
從機返回到主機的數據與發送數據相同，則設置成功
當雨雪傳感器有加熱功能時，設置規則如下：
A、所需設置的溫度乘以10再轉換成16進制數。
B、當外界氣溫低于啟用溫度值時，啟動加熱，高于停止溫度值時，停止加熱。
C、當有雨（雪）時，且此時氣溫＜停止溫度值，啟動加熱，當氣溫＞停止溫度值或無雨（雪）時，停止加熱。
D、當有雨（雪）時，若氣溫＞停止溫度值，將不啟動加熱。
E、0℃<啟用溫度＜停止溫度，否則設置不成功。
備注：在設置起止溫度時，需嚴格按照以上的要求進行設置，否則無效。
若需要查詢起止溫度，主機→從機
查詢傳感器（地址為1）的啟用溫度，主機→從機
地址 功能碼 起始寄存器地址高 起始寄存器地址低 寄存器長度高 寄存器長度低 CRC16低 CRC16高
0X01 0X03 0X00 0X5A 0X00 0X01 0XCA 0X33
若傳感器接收正確，返回以下數據，從機→主機
地址 功能碼 數據長度 啟用溫度數據高 啟用溫度數據低 CRC16低 CRC16高
0X01 0X03 0X02 0X00 0X96 0X38 0X2A
15.0℃
說明：設備的加熱起始溫度為15.0℃
數據表示方法：
溫度：將數據換算成十進制數據后÷10
查詢傳感器（地址為1）的停止溫度溫度，主機→從機
地址 功能碼 起始寄存器地址高 起始寄存器地址低 寄存器長度高 寄存器長度低 CRC16低 CRC16高
0X01 0X03 0X00 0X5B 0X00 0X01 0XF5 0XD9
若傳感器接收正確，返回以下數據，從機→主機
地址 功能碼 數據長度 停止溫度數據高 停止溫度數據低 CRC16低 CRC16高
0X01 0X03 0X02 0X00 0XC8 0XB9 0XD2
20.0℃
說明：設備的加熱停止溫度為20.0℃
數據表示方法：
溫度：將數據換算成十進制數據后÷10
注意事項
1、當收到產品時請檢查包裝是否完好，并核對傳感器型號和規格是否與您選購的產品相符 ；
2、安裝處應遠離化學腐蝕環境；
3、傳感器及導線應遠離高壓電、熱源等；
4、傳感器屬于精密儀器，應存放在干燥通風常溫的室內環境；
5、傳感器屬于精密器件，用戶在使用時請不要自行拆解，以免造成產品損壞；
質保及售后：
保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。
售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
