產品簡介
RY-CXW300/485型土壤PH傳感器由邯鄲市耘農智慧農業科技有限公司研發、生產，前段探頭采用PH電極，配高精度數據處理電路實現土壤PH的測量輸出。可廣泛應用于土壤墑情監測、節水灌溉、溫室控制、精細農業等領域。產品配套過濾罩及防護網，實現長壽命測量。產品很好的解決了傳統土壤 PH需配備專業顯示儀表、標定繁瑣、集成難度大、功耗大、價格昂貴、攜帶困難等缺點。
適用范圍
本產品可廣泛適用于農業灌溉、花卉園藝、草地牧場、土壤速測、植物培養、科學試驗等領域。
產品特點
◆新款土壤 PH 值傳感器，真正實現土壤 PH 在線實時監測；
◆采用國際最先進的固體電介質和大面積聚四氟乙烯液接界，不易堵塞，免維護；
◆集成度高、體積小、功耗低、攜帶方便；
◆真正實現低成本、低價格、高性能；
◆集成度高、壽命長、便利性、高可靠性；
◆操作簡單、可實現遠程一鍵標定；
◆支持二次開發；
◆電極采用優質低噪聲電纜線，可使信號輸出長度達 20 米以上無干擾。
技術參數
電    源 DC12-24V
探測元件 PH 電極
測量范圍 0～14 PH
分 辨 率 0.01
精    度 ＜±0.2 PH（@25℃）
穩 定 性 傳感器使用周期內＜ 1%
反應時間 小于 10 秒(水中)
數字輸出 RS485 ModbusRTU協議
設備工作環境 0~60℃;
殼體材料 防水塑料外殼
防護等級 IP65
存儲條件 -40~60℃
配件 防護罩、過濾網

接線定義
線顏色 輸出信號
1~5V 4~20mA RS485
紅色 電源正 電源正 電源正
黑（綠）色 電源地 電源地 電源地
黃色 電壓信號 電流信號 485+
藍色 485-
使用說明

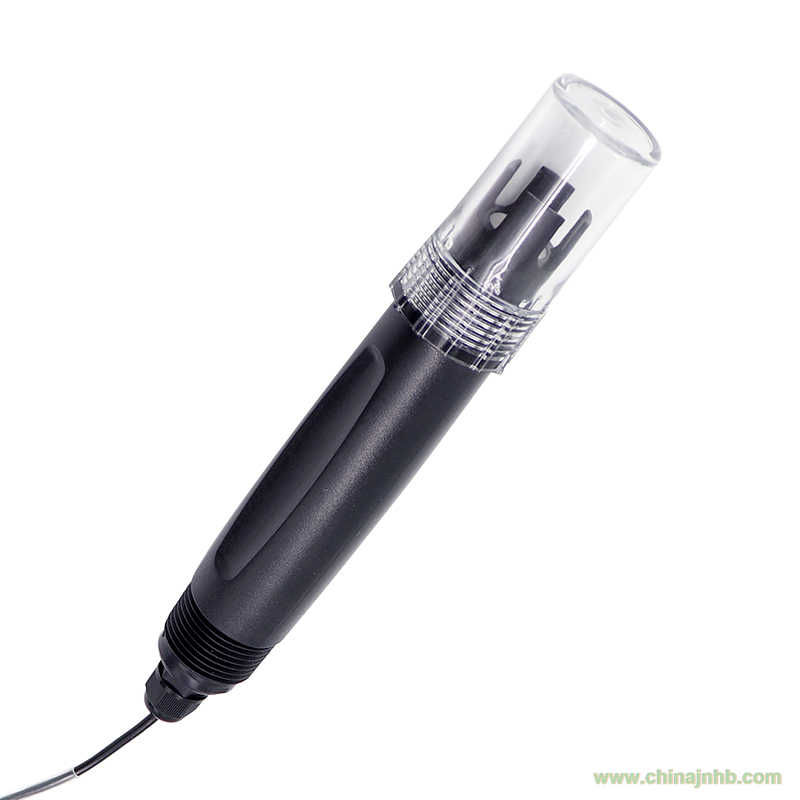

1、 傳感器出廠時，探頭位置有透明保護罩，內置保護液對探頭進行保護，使用時，請先取下保護罩，將過濾槽與傳感器固定，再用附帶的扎帶將過濾網包裹在過濾槽上，以防止土壤和探頭直接接觸，損壞探頭，實際使用時，請保證過濾槽和過濾網均牢固連接，不可將過濾槽和過濾網取下，將探頭直接插入土中，避免造成探頭不可修復的損壞；
2、 將探頭部分垂直插入土中，插入的深度至少要蓋過過濾網，常規情況下，空氣中 pH 值在 6.2~7.8 之間；
3、 埋好傳感器后，在待測土壤的周圍倒入一定量的水，等待幾分鐘，待水分浸入到探頭，即可在儀器上讀取數據，正常情況下，土壤中性，pH 值在 7 左右，不同地方的土壤，實際的 pH 值會有所不同，要根據實際情況確定；

通訊協議
1、通訊規格
9600,N,8,1

2、寫站號命令

 命令格式
設備地址 功能碼 起始寄存器地址 寄存器個數 數據長度 數據 CRC校驗
00 10 0001 0001 02 00xx CRCloCRChi（XX=0X01-0XFF）


回應格式
設備地址 功能碼 起始寄存器地址 寄存器個數 CRC校驗
00 10 0001 0001 CRCloCRChi


示例：         命令 00 10 00 01 00 01 02 00 33 EA 04
               回復 00 10 00 01 00 01 51 D8

3、讀站號命令(固定命令)

命令格式
設備地址 功能碼 起始寄存器地址 寄存器個數 CRC校驗
00 03 0001 0001 CRCloCRChi


回應格式
設備地址 功能碼 數據長度 數據 CRC校驗
00 03 02 00xx CRCloCRChi（XX=01-ff）


示例：     命令00 03 00 01 00 01 D4 1B
           回復00 03 02 00 FF C5 C4
4、讀數據命令
主機發送命令格式：
設備地址 功能碼 起始寄存器地址 寄存器個數 CRC校驗
xx 03 0000 0001 CRCloCRChi

從機響應命令格式：
設備地址 功能碼 數據長度 數據 CRC校驗
xx 03 02 00yy CRCloCRChi

示例：
命令FF 03 00 00 00 01 91 D4
回復 FF 03 02 02 B0 91 44
注：ph大小=02 B0= 688/100  =6.88

注意事項
1、為保證電極在管路上正確測量出 pH 值，應避免測量池間出現氣泡而造成數據失準；
2、請檢查包裝是否完好，并核對產品型號是否與選型一致；
3、切勿帶電接線，接線完畢檢查無誤后方可通電；
4、使用時不要隨意改動產品出廠時已焊接好的元器件或導線；
5、傳感器屬于精密器件，用戶在使用時請不要自行拆卸、用尖銳物品或腐蝕性液體接觸傳感器表面，以免損壞產品；
6、請保存好檢定證書和合格證，維修時隨同產品一同返回。
故障排除
1、模擬輸出時，顯示儀表示值為 0 或不在量程以內。可能因接線問題導致采集儀無法正確獲取信息。請檢查接線是否正確、牢固，電源電壓是否正常；
2、若不是上述原因，請與廠家聯系。
維護保養
1、儀器的輸入端（測量電極插口）必須保持干燥清潔，防止灰塵及水汽浸入；
2、應避免將電極長期浸在蛋白質溶液和酸性氟化物溶液中，避免與有機硅油接觸；
3、電極長期使用后，如發現斜率略有降低，可將電極下端浸泡在4%HF溶液（氫氟酸）中3~5秒，然后用蒸餾水洗凈，再用   0.1mol/L鹽酸浸泡，使電極復新；
4、為使測量更精確，須經常對電極進行標定以及用蒸餾水清洗；
5、變送器應安置于干燥環境或控制箱內，避免因水滴濺射或受潮引起儀表漏電或測量誤差。

質保及售后：
保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。
售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
