產品簡介

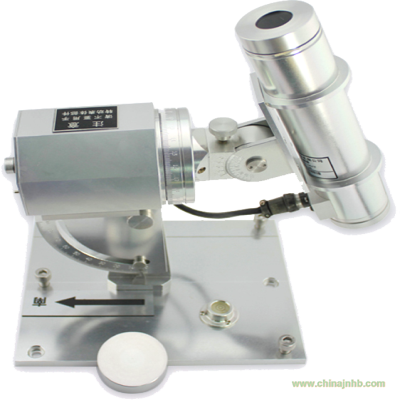

TBS-2C型自動跟蹤直接輻射表由銳研智華公司研發、設計、生產。主要測量垂直太陽表面（視角約0.5°）的輻射和太陽周圍很窄的環形天空的散射輻射稱為太陽直接輻射，用直接輻射表測量。
自動跟蹤裝置是由底板、緯度刻度盤、步進電機、導電環、渦輪箱（用于太陽傾角調整）等部件組成。步進電機是動力源，它只能由我公司生產的“直表控制器”控制操作（不可用手擰動自動跟蹤裝置）。該跟蹤裝置精度高，一星期內轉角誤差在0.25°以內，即小于1分鐘。
技術參數
靈 敏 度 7～14μV∕W.m-2
時間常數 ≤15S(99%)
內    阻 約80歐姆
跟蹤精度 ＜168h±1°
敞 開 角 4°
年穩定性 ±1%(靈敏度變化率)
工作環境 -45℃～+45℃
供    電 AC220V或DC12V
重    量 5Kg
測量范圍 0～2000W/m2
信號輸出 0～20mV（配合DL-2標準電流變送器使用可輸出4～20mA）
測量精度 工作表＜5%；標準表＜2%

安裝與使用:
1、直表的安裝場地要確保在所有季節和時間（從日出到日落）太陽直射光不受任何障礙物影響，如有障礙物，日出、日落方向障礙物高度角不得超過5°，同時要盡量避開煙、霧等大氣污染嚴重的地方。通常與其它輻射表一起安在觀測場內，但也可安在屋頂平臺上。臺架安裝要牢固，即使受到嚴重的沖擊和震動（如大風等）也不應改變儀器的水平狀態。直表的跟蹤精度與安裝是否準確有關，雖然很簡單，但一定要仔細。
2、直接輻射表在使用前應按以下四個步驟調試：
①緯度：先查表找到當地的緯度（見附表1），然后松開緯度刻度盤上的旋鈕9和11（見附圖1），按當地地理緯度轉動刻度盤10（見附圖1），對準后緊固。
②零點：將控制器的電源線及控制線（連接到附圖1中的4處）連接好，撥動搬把雙向開關，使電機快速轉動，通過按向左、向右撥動搬把雙向開關調整電機轉動方向，最終目的使直表的時間基準線（見附圖1中的14）指示為0點整。此時，將開關撥到中間位置，進入跟蹤狀態。
    ③對時間：這里的時間是指當地的真太陽時。計算方法如下：
    真太陽時＝北京時-(120°-當地經度)／15°+時差／60
    當地經度：指東經，查附表一，單位：度
    時    差: 查附表二,單位:分
    如:2001/9/12   9:00(北京時),求東經121°07′E地方的真太陽時?
首先查表2得
時    差=3
    真太陽時=9.00-(120-121.117)/15+3/60
            =9+(1.117×4+3)/60
            =9時07分28秒
   即:給直表對時(直表時間基準線所對時間)應比北京時(手表時間)多或快7分28秒。如果8:00(手表時間)去對直表，直表應對到8：07分28秒；如果11：25去對直表，直表應對到11:32分28秒。
注意：完成以上調試操作后，直表控制器搬把雙向開關應保持在自動跟蹤狀態下（搬把雙向開關在中間位置）。
④對光筒上光點（即太陽傾角、南北向、水平的調整）
在緯度、零點、時間都調好后，就該調整光筒上的光點了，使光點正好透過光筒一側邊沿的小孔（附圖1中的15）落在另一側邊沿著光點的中央（附圖1中的16）。可通過以下3步操作來實現以上目的。
a.調太陽傾角。也就是調整光筒上光點的高、低。通過旋轉太陽傾角調整鈕（附圖1中的13）來調整太陽的傾角（即赤緯角），傾角的大小可參考附表三；
b.調整、對準南北向。也就是調整直表整體（底板）的方向。對準南北向，首先必須測定南北線。測定南北線的主要方法如下：
經緯儀法：真太陽時正午，用經緯儀（通過深色玻璃）觀測太陽，然后降低物鏡到水平面一點，這一點與觀測點相連，即南北線，并在儀器臺柱上畫出南北線。
鉛垂線法：這是較常用的一種方法。在真太陽時正午，用鉛垂線觀測其投影（當地子午線），使儀器底座上的南北方位線與其重合，盡可能達到±0.25°以內。
對方位往往不是一次能對好的，反復幾次對準后，初步將底座固定。
c.調水平。用3個水平調整鈕（附圖1中的2）調整，使水平泡內的氣泡位于中央。
經過以上幾個步驟的調整就完成了光點的對準工作，再將儀器牢固地固定在臺架上。直表安裝好后，應試跟蹤太陽一段時間，檢查其是否準確，否則，應反復調整，直到準確為止。另外，如果直表在使用過程中斷電，就需要按照上述步驟重新調試。
3、接線說明：

接線顏色 輸出說明 對應插頭引腳
棕線 電源正 四芯插頭的1腳
黑線 電源負 四芯插頭的2腳
黃線 信號正 四芯插頭的3腳
藍線、屏蔽線 信號負 四芯插頭的4腳

4、直接輻射表配合太陽輻射記錄儀可直接顯示、記錄太陽直接輻射瞬時值；如果配合輻射電流表使用，需經下式換算后得到輻射的瞬時值：
直接輻射瞬時值（W/m2）=輻射電流表顯示值（mV）×1000/輻射表靈敏度；

五、使用與維護:
1、直接輻射表與其他輻射表相比，不僅感應件要靈敏，而且還要跟蹤準確，才能獲得準確的直接輻射。要保持在任何天氣條件下常年不斷地、準確可靠地跟蹤太陽是不容易的，因此要嚴格遵守操作規程。
2、每天工作開始應檢查光筒石英玻璃窗口是否清潔，如有灰塵、水汽凝結物應及時用吸耳球吹或用軟布、光學鏡片紙擦凈。
3、每天工作應檢查一次跟蹤情況，及時調整（對光點）。
4、本儀器系精密儀表，嚴格按照操作規程進行調試，絕不能用力過大，小心輕放，減小振動，以免損壞。
5、輻射表使用兩年以上，其靈敏度須由生產廠家或計量部門重新標定。
質保及售后：
保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。
售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
