產品簡介

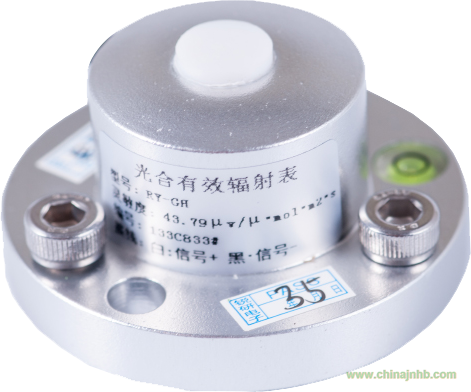

RY-GH光合有效輻射傳感器主要用來測量400-700nm波長范圍內的自然光的光合有效輻射，并且使用簡單，可直接與數字電壓表或數據采集器相連，可在全天候條件下使用。
該傳感器采用硅光探測器，并通過一個400-700nm的光學濾光器。當有光照時，產生一個與入射輻射強度成正比的電壓信號，并且其靈敏度與入射光的直射角度的余弦成正比，每臺光合有效輻射表都給出各自的靈敏度(原始毫伏電壓輸出時)，可直接計算出單位為μ?mol/m2?s的數值。
該表廣泛應用于農業氣象，農作物生長的研究。
技術參數
光譜范圍 400-700nm
靈敏度 7—50μv/μmol?m-2?s-1
響應時間 ＜1s（99%）
溫度相關 最大0.05%/℃
余弦校正 上至80°入射角
內阻 ＜2K
工作環境 溫度-40—65℃、濕度<90%
輸出 原始輸出200mv
量程 0-4000μ?mol?m2?s
通訊協議
1、通訊規格
9600,N,8,1
2、寫站號命令
命令格式
設備地址 功能碼 起始寄存器地址 寄存器個數 數據長度 數據 CRC校驗
00 10 0001 0001 02 00xx CRCloCRChi（XX=0X01-0XFF）
回應格式
設備地址 功能碼 起始寄存器地址 寄存器個數 CRC校驗
00 10 0001 0001 CRCloCRChi
示例：
命令 00 10 00 01 00 01 02 00 33 EA 04
回復 00 10 00 01 00 01 51 D8
3、讀站號命令(固定命令)
命令格式
設備地址 功能碼 起始寄存器地址 寄存器個數 CRC校驗
00 03 0001 0001 CRCloCRChi
回應格式
設備地址 功能碼 數據長度 數據 CRC校驗
00 03 02 00xx CRCloCRChi（XX=01-ff）
示例
命令00 03 00 01 00 01 D4 1B
回復00 03 02 00 FF C5 C4
4、讀數據命令
主機發送命令格式：
設備地址 功能碼 起始寄存器地址 寄存器個數 CRC校驗
xx 03 0000 0001 CRCloCRChi
從機響應命令格式：
設備地址 功能碼 數據長度 數據 CRC校驗
xx 03 02 00yy CRCloCRChi
命令FF 03 00 00 00 01 91 D4
回復FF 03 02 00 17 D1 9E
輻射= 00 17 = 23 umol m-2 s-1
質保及售后：
保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。
售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
