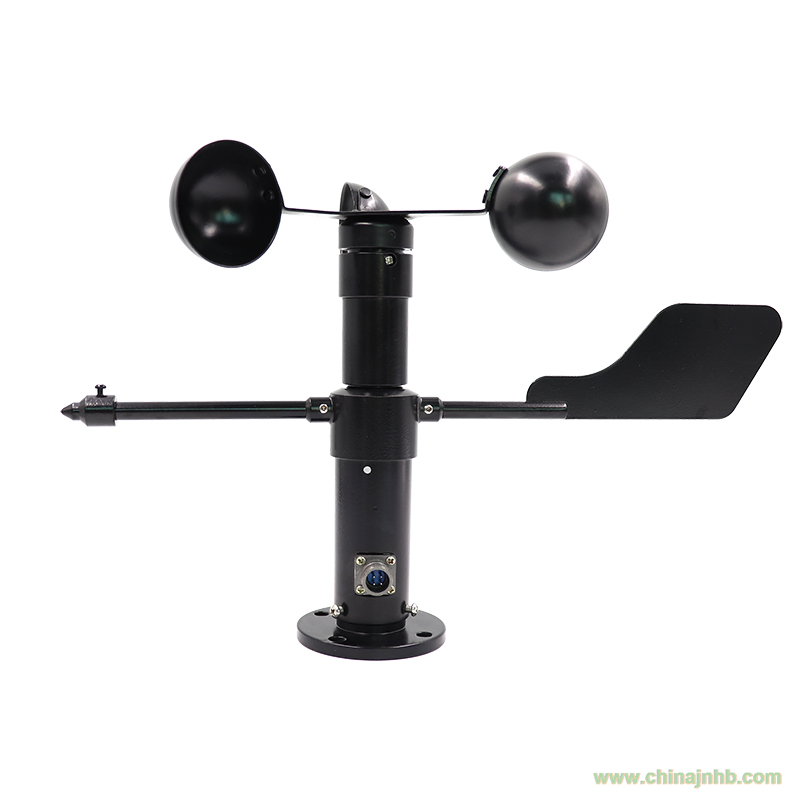

產品簡介
本儀器采用先進可靠的集成電路，設計完成內部信號測量部分，具有操作簡單，使用方便的特點，用于實現對環境風速風向的測量。本設備有2種信號輸出模式(2選1,不能同時輸出。)。一種基于modbus協議，RS485接口輸出方式；另一種4-20mA電流信號輸出方式。
使用RS485方式輸出時，可以多個設備連接在一條總線上組成測量網絡。每個設備都可以單獨設置地址及波特率(組網時，每個設備的波特率必須一致)。提供測試軟件及詳細使用說明書。
可廣泛應用于溫室、環境保護、氣象站、船舶、 碼頭、養殖等環境的風速風向的同時測量。

功能及特點
.體積小巧，攜帶方便，安裝簡捷
.鋁合金材料表面噴塑，耐腐蝕，抗高溫
.進口軸承，阻力小，啟動風速低
.測量精度高，量程寬，穩定性好
.結構設計合理，外觀質量佳
.數據信息線性度好，信號傳輸距離長，抗外界干擾能力強

技術參數
型號 RY-CFSX-A RY-CFSX-B
輸出形式 ModbusRTU協議 RS485接口 4-20毫安
起動風速 ≤0.8m/s
測量范圍 0~30m/s， 0~60 m/s
輸出信號 數字信號 4~20mA（0-30m/s,0-60m/s）
工作電壓DC 9~24V
精度 5%
使用溫度: -20~80℃
環境濕度 ≤95%
尺寸重量 1. 風杯高度：210mm
2. 風杯旋轉半徑：100mm
3. 風向標長度：303mm
4. 風標回轉半徑：372mm
5. 重量：0.5kg

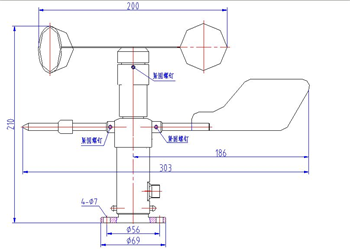

外型尺寸及聯線



安裝方式：法蘭連接

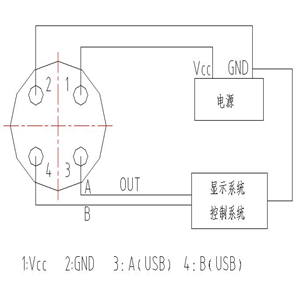

連線圖

MODBUS RTU 通信協議
1. 系統的 CRC16 說明：
以下所有說明中，MODBUS RTU 協議中的 CRC16 兩字節按 MODBUS 協議規定：低字節在前，高字節在后。
以下說明中，假定系統地址 0x01（系統缺省地址為 0x01）
2. 系統的標準 MODBUS 寄存器說明
特別注意：每個寄存器數據均為 16 位兩個字節，高字節在前，低字節在后
MODBUS 命令中寄存器的數量或長度一項均為兩字節 16 位為一個單位，而非單字節 8 位為一個單位。
用戶應保證命令中寄存器的地址和數量這兩項參數的范圍在本系統規定范圍之內。如果超出范圍，系統的輸出結果將無法預測，用戶應在上位機軟件設計中保證 MODBUS 命令符合本手冊要求
風速+風向測量模塊默認參數：
地址：01 可以通過軟件修改
波特率：9600 可以通過軟件修改
通訊端口參數： 9600，n，8,1
對于用戶來說，可以通過 06 命令修改模塊的地址或波特率，通過 03 命令讀取實時的風速 風向值。
（注意 風速值擴大了 100 倍，實際值要除以 100）單位是：m/s
（注意 方位值擴大了 10 倍，實際值要除以 10）單位是：度。

下面舉例介紹一下利用 Modbus RTU 命令訪問系統寄存器的方法：
1、讀取內部寄存器（讀取風速值）命令
發送：01 03 00 00 00 02 C4 0B
01 03 00 00 00 02 C4 0B
系統地址 功能碼 寄存器地址 寄存器數量 軟件自動產生的 CRC16 校驗位
回答：01 03 04 06 02 01 C2 DB 7A
01 03 04 06 02 01 C2 DB 7A
系統地址 功能碼 數據段的字節數量 數據段數據 CRC16 校驗位
前 2 字節數據段數據為風速值，06 02=0602H 換算成 10 進制為 15.38m/s（除以 100）
后 2 字節數據段數據為方位值，01 C2=01C2H 換算成 10 進制為 45.0 度（除以 10）
3、修改內部寄存器（修改模塊地址）命令（把 01 地址改為 02）
發送：01 06 00 A1 00 02 59 E9
01 06 00 A1 00 02 59 E9
現地址 功能碼 寄存器地址 新地址 軟件自動產生的 CRC16 校驗位
回答：01 06 00 A1 00 02 59 E9 （數據原樣返回 表示修改成功）
系統新的地址：02
3、修改內部寄存器（修改模塊波特率）命令（把波特率改為 19200）
發送：01 06 00 A2 00 02 A9 E9
01 06 00 A2 00 02 A9 E9
現地址 功能碼 寄存器地址 新波特率 軟件自動產生的 CRC16 校驗位
回答：01 06 00 A2 00 02 A9 E9 （數據原樣返回 表示修改成功）
系統新的波特率：19200
以下為代碼對應的波特率
00 00：4800  00 01：9600  00 02：19200  00 03：38400
00 04：56000  00 05：115200
