產品用途：

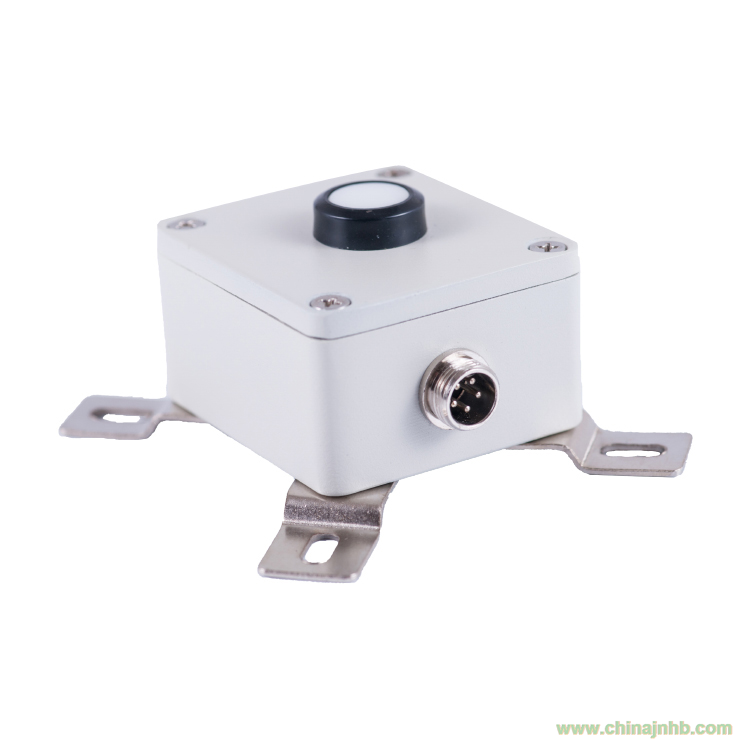

RY-G/W型光照度傳感器是本公司自主研發、生產的測量光照強度的一款儀器。它采用先進的電路模塊技術開發變送器，鋁制外殼，用于實現對環境光照度的測量，輸出信號有電流信號、RS485等，本產品接線方便，防水性能好。

產品特點：
·外殼由鋁合金壓鑄成型
·IP65防塵防水設計適合室外應用
·精度高，量程寬，線性度好，穩定性高
·體積小，安裝方便，限流功能
·線性度好，傳輸距離長，抗干擾能力強

技術參數：
可選量程 0-2000Lux、0-20KLux、0-200KLux
波長范圍 400～700（nm）可見光
測理精度 ±3%或1%F.S
工作原理 光電原理
供電電壓 DC12V/DC24V
輸出信號 RY-G/W/S RY-G/W/485
4-20mA RS485 Modbus規約（0-200Klux）
響應時間 1秒
工作電流 DC12V <35ma(電壓；電流)；
DC12V <20ma(485)
功耗 DC12V <0.42W(電壓；電流)；
DC12V <0.24W (485)
工作環境 溫度-30～60℃
標配線長 3米
防護等級 IP65
重    量 220g

接線定義：
電壓、電流輸出傳感器出廠標配一條3米五芯電纜，用戶可根據需要定制適當長度的電纜，電纜規格為0.2mm2五芯屏蔽電纜，接線顏色定義為：
電流輸出顏色定義
紅色 電源正極
黑色 電源負極
黃色 電流信號輸出


485輸出傳感器出廠標配一條3米五芯電纜，用戶可根據需要定制適當長度的電纜，電纜規格為0.2mm2五芯屏蔽電纜，接線顏色定義為：
485輸出顏色定義
紅色 電源正極
黑色 電源負極
綠色 A
藍色 B

通訊協議
波特率：9600
數據位：8
停止位:1
校驗位：None
流控制：None
寫站號：
設備地址 功能碼 起始寄存器地址 寄存器個數 數據長度 數據（新站號） CRC校驗
00 10 0001 0001 02 00xx CRCloCRChi（XX=0X01-0XFF）

寫寄存器回應
設備地址 功能碼 起始寄存器地址 寄存器個數 CRC校驗
00 10 0001 0001 CRCloCRChi

示例
命令00 10 00 01 00 01 02 00 33 EA 04
回復00 10 00 01 00 01 51 D8
讀站號：（固定命令）
設備地址 功能碼 起始寄存器地址 寄存器個數 CRC校驗
00 03 0001 0001 CRCloCRChi

站號回復
設備地址 功能碼 數據長度 數據 CRC校驗
00 03 02 00xx CRCloCRChi（XX=01-ff）

示例
讀站號
命令00 03 00 01 00 01 D4 1B
回復00 03 02 00 FF C5 C4
讀數據（0-2K或0-20K）
設備地址 功能碼 起始寄存器地址 寄存器個數 CRC校驗
xx 03 0000 0001 CRCloCRChi

數據回復
設備地址 功能碼 數據長度 數據 CRC校驗
xx 03 02 00yy CRCloCRChi

示例
命令FF 03 00 00 00 01 91 D4
回復FF 03 02 00 14 91 9F
例如 回復為 FF 03 02 05 DC 93 59
第4,5個字節分別為  05 DC  則
光照 =  5*256 + D*16+C = 5*256+13*16 +12  = 1500Lux
讀數據（0-100K）
設備地址 功能碼 起始寄存器地址 寄存器個數 CRC校驗
xx 03 0000 0001 CRCloCRChi

數據回復
設備地址 功能碼 數據長度 數據 CRC校驗
xx 03 02 00yy CRCloCRChi

示例
命令FF 03 00 00 00 01 91 D4
回復FF 03 02 00 14 91 9F
例如 回復為 FF 03 02 05 DC 93 59
第4,5個字節分別為  05 DC  則
光照 =  5*256 + D*16+C = 5*256+13*16 +12  = 1500
實際光照 =1500/100=15 KLux
實際光照 =1500/100=15 KLux(0-100Klux)
實際光照=1500Lux(0-2000Lux;0-20000Lux)

質保及售后：
保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。
售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
