產品概述
 RY-VS09二氧化碳傳感器采用了NDIR紅外技術，壽命長，量程廣，防靜電能力強，它通過二氧化碳含量的數字變化轉換為模擬量電流、電壓、或MODBUSRTU協議輸出。用于測量環境CO2濃度的專業測量儀器。
廣泛應用于氣象環境、新風系統、溫室種植、養殖、倉儲、科研等領域。
技術參數
測量范圍 0～5000ppm
精度 ±70ppm ±讀數的3%
工作電壓 DC12V-24V
工作溫度 0℃～50℃
工作濕度 0～85%RH不凝結
負載能力 電流型輸出阻抗≤500Ω
輸出信號 RY-VS09/S RY-VS09/485
4-20mA ModbusRTU通訊規約
標準長度 3米
防護等級 IP65
產品重量 約200g

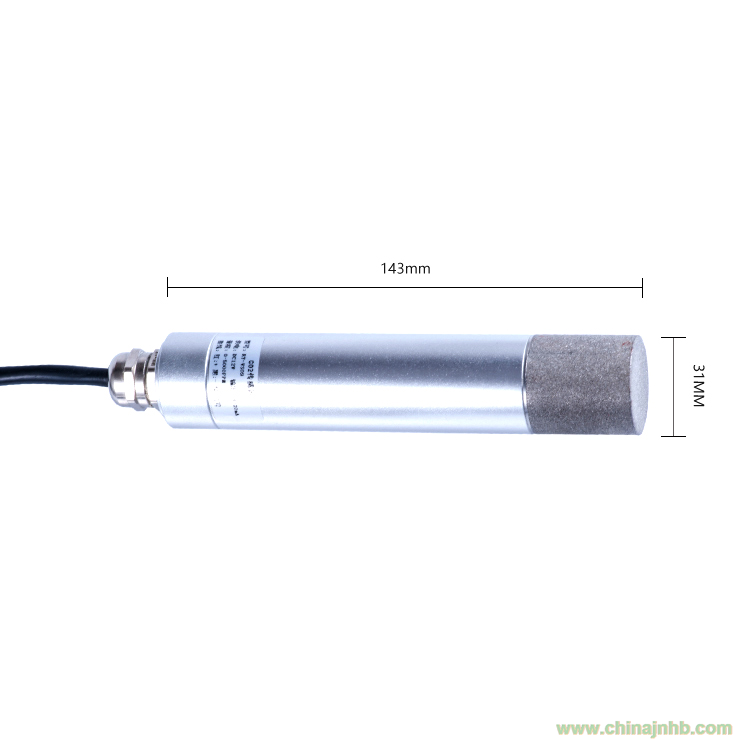

外殼尺寸 140mm x 30mm
分辨率 1ppm

接線定義
輸出電纜線，485輸出傳感器出廠標配一條3米四芯電纜，用戶可根據需要定制適當長度的電纜，電纜規格為0.2mm2四芯屏蔽電纜，接線顏色定義為：
485輸出顏色定義
紅色 電源正極
黑色 電源負極
綠色 A
藍色 B


電流輸出傳感器出廠標配一條1.5米三芯電纜，用戶可根據需要定制適當長度的電纜，電纜規格為0.2mm2三芯屏蔽電纜，接線顏色定義為：
電流輸出顏色定義
紅色 電源正極
黑色 電源負極
黃色 電流信號輸出

安裝與使用
安裝位置的選擇。此產品安裝于室內室外均可，并遠離大功率的電器設備，以防干擾。
固定方式
U型卡子， 將此產品固定在安裝架上或室內墻上后測試數據采集是否正常，若不正常請檢查電纜插頭是否連接完好。

質保及售后：
保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。
售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
