產品簡介

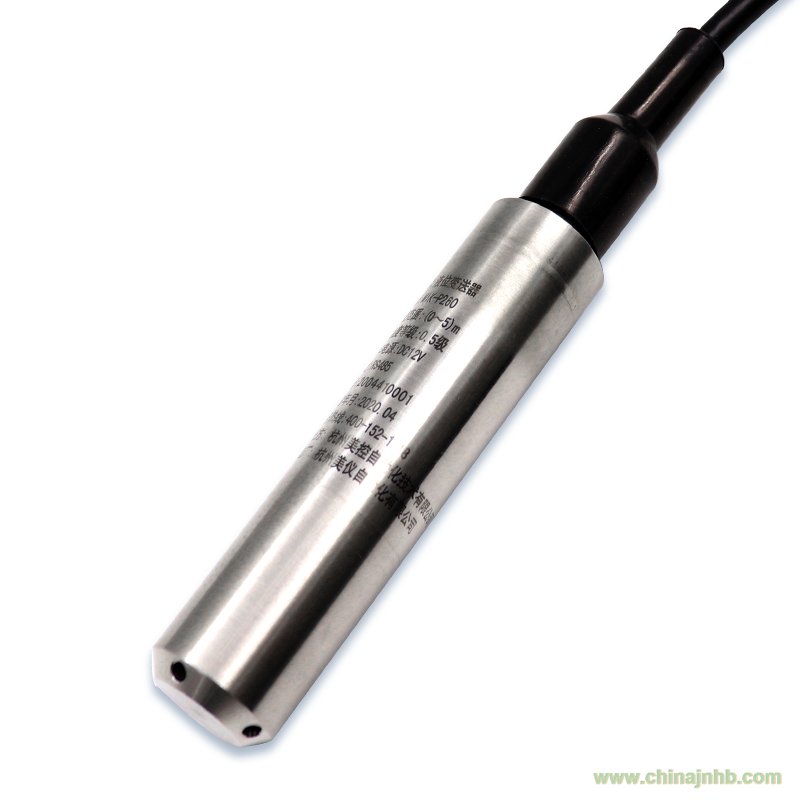

投入式液位計通過硅壓阻式液位變送器將 OEM 充油芯體封裝在不銹鋼殼體內， 前端防護帽起保護傳感器膜片的作用，也能使液體流暢地接觸到膜片，防水導線與外殼密封連接，通氣管在電纜內與外界相連，內部結構防結露設計。內置微型信號處理電路，可進行遠程傳輸。具有良好的穩定性和可靠性。廣泛應用于環保、水利、變頻供水、工業過程控制、化工等領域的液位測量控制。

產品特點
√橡膠圈防水密封
√ 多種結構尺寸，最小φ19mm
√ 防結露
√ 長期穩定性好
√ 質保期：12 個月



技術參數
測量介質 液體（對不銹鋼殼體無腐蝕）
測量量程 0～5,10,15,20,25,30m
輸出信號 RS485
供電范圍 DC12～24V
精度等級 0.1%FS;0.5%FS
環境溫度 -10℃～80℃
存儲溫度 -40℃～80℃
過載能力 150%FS
結構材料 外殼不銹鋼
防護等級 IP68
線纜長度 標配2米
穩定性能 ±0.05%FS/年
零點溫度系數 ±0.01%FS/℃
T系列液位變送器
MODBUS 壓力變送器通信協議
一.概述:
本協議遵守MODBUS 通信協議,采用了MODBUS 協議中的子集RTU 方式.RS485 半雙工工作方式.
二.串行數據格式:
串口設置:無校驗,8 位數據,1 位停止位.
舉例:9600,N,8,1 含義:9600bps,無校驗,8 位數據位,1 位停位。
本 變 送 器 支 持 的 串 口 波 特 率 為 : 1200,2400,4800,9600,19200,38400,57600,115200
CRC 校驗的多項式:0xA001.
數據通信過程中的數據全部是按照雙字節有符號整形數據來處理,如果數據標識的是浮點數,寫需要讀取小數點來確 定數據的大小.

三.通信格式:
讀命令格式(03 功能碼)舉例
A.發送讀命令格式:
地址 功 能
碼 數據起始(H) 數據起始(L) 數據個數(H) 數據個數(L) CRC16 (L) CRC16 (H)
0X01 0X03 0X00 0X00 0X00 0X01 0X84 0X0A
B.返回讀數據格式:舉例
地址 功能碼 數據長度 數據 (H) 數據 (L) CRC16 (L) CRC16 (H)
0X01 0X03 0X02 0X00 0X01 0X79 0X84
1.寫命令格式(06 功能碼)舉例
地址 功能
碼 數據起始(H) 數據起始(L) 數據 (H) 數據 (L) CRC16 (L) CRC16 (H)
0X01 0X06 0X00 0X00 0X00 0X02 0X08 0X0B
B.返回讀數據格式:舉例
地址 功能
碼 數據起始
(H) 數據起始(L) 數據 (H) 數據 (L) CRC16 (L) CRC16 (H)
0X01 0X06 0X00 0X00 0X00 0X02 0X08 0X0B

3.異常應答返回
地址 功能碼 異常碼 CRC16 CRC16
0X01 0X80
+ 功能碼 0x01(非法功能)
0x02( 非法數據地址)
0x03(非法數據

四.支持的命令及命令和數據意義: MODBUS-RTU 協議命令列表如下:

功能碼
數據起始地址 數據個
數
數據字節
數據范圍
指令意義
0x03 功能碼讀取數據
0x03 0x0000 1 2 1-255 讀取從機地址
0x03 0x0001 1 2 0-1200
1-2400
2-4800
3-9600
4-19200
5-38400
6-57600
7-115200 波特率讀取
0x03 0x0003 1 2 0-####
1-###.#
2-##.##
3-#.### 小數點分別代表
0-3 位小數點
0x03 0x0002 1 2 0-Mpa/℃
1-Kpa
2-Pa
3-Bar
4-Mbar
5-kg/cm2
6-psi
7-mh2o
8-mmh2o 壓力單位
0x03 0x0004 1 2 -32768-327
67 測量輸出值
0x03 0x0005 1 2 -32768-327
67 變送器量程零點
0x03 0x0006 1 2 -32768-327
67 變送器量程滿點
0x03 0x000c 1 2 -32768-327
67 零位偏移值, 出廠
一般為 0
0x06 功能碼寫數據
0x06 0x0000 2 1-255 改寫從機地址
0x06 0x0001 2 0-1200 修改波特率
1-2400
2-4800
3-9600
4-19200
5-38400
6-57600
7-115200
0x06 0x000c 2 -32768-327
67 零位偏移值. 壓力輸出值= 校準測量
值+零位偏移值
保存和恢復工廠
0x06 0x000F 2 0-保 存 到用戶區
1-保 存 到工廠區
0X06 0x0010 2 1- 返 回 工廠參數
1.修改波特率時變送器會以主機發送的波特率回復修改數 據,回復完以后變送器波特率會變?yōu)樾薷暮蟮哪繕?biāo)值.
2.修改地址時也是以修改前的地址回復數據,回復完以后會 自動修改變送器地址.
3.保存和回復工廠命令會原值返回,表示變送器已經接受了 主機的命令.

質保及售后：
保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。
售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
