用戶須知
?使用前請詳細閱讀本說明書，并保存以供參考。
?請遵守本說明書操作規程及注意事項。
?在收到儀器時，請小心打開包裝，檢視儀器及配件是否因運送而損壞，如有發現損壞，請立即通知生產廠家及經銷商，并保留包裝物，以便寄回處理。
?當儀器發生故障，請勿自行修理，請直接聯系生產廠家的售后部門。

產品簡介

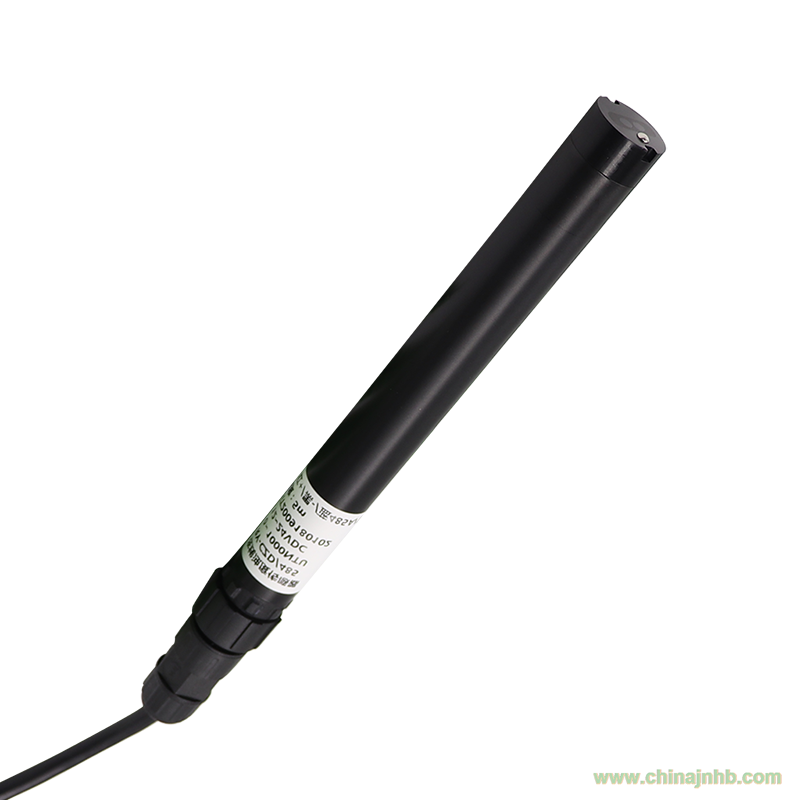

  RY-CZD/485一體式在線濁度傳感器采用散射光式濁度測量法原理設計制作而成。當一束光束射入水樣時，由于水樣中濁度物質使光產生散射，通過測量與入射光垂直方向的散射光強度，并與內部標定值比對，從而計算出水樣中的濁度，經過線性化處理輸出最終值。

產品特點
?90°角散射光原理，內置溫度傳感器
?支持 RS-485， Modbus/RTU協議
?光纖式結構，抗外界光干擾能力強
?紅外 LED 光源，穩定性高
?IP68 防護，水深20 米內
?方便、快速、穩定、易維護

技術參數
型號 RY-CZD/485
測量原理 散射光法
量程范圍 0～100NTU或0～1000NTU
分辨率 0.1NTU，0.1℃
精度 ±3%或≦±3NTU, 以大者為準, ±0.5℃
校準方式 兩點校準
溫度補償 自動溫度補償(Pt1000)
輸出方式 RS-485(Modbus RTU)
工作條件 0～50℃，<0.2MPa
存儲溫度 -5～65℃
安裝方式 浸入式安裝
功耗 <0.05W
電源 12～24VDC ±10%
防護等級 IP68

安裝和電氣連接
1.安裝
安裝距離要求：與側壁保持5cm以上，與底部保持10cm以上。
2.電氣連接
線纜為4芯雙絞屏蔽線，線序定義：
?紅色線—電源線（12V-24VDC）
?黑色線—地線（GND）
?藍色線—485A
?白色線—485B
通電前應仔細檢查接線順序，避免因接線錯誤而造成不必要的損失。
接線說明：考慮到線纜長期浸泡在水中（包括海水）或暴露在空氣中，所有接線處均要求做防水處理，用戶線纜應具有一定的防腐蝕能力。

維護和保養
1.維護程序和方法
121.1維護日程
測量窗口的潔凈度對于維持準確的讀數而言是非常重要的。
維護任務 建議維護頻率
校準傳感器（如主管部門有要求） 根據主管部門所要求的維護日程進行
1.2維護方法
?傳感器外表面：用自來水清洗傳感器的外表面，如果仍有碎屑殘留，用濕潤的軟布進行擦拭，對于一些頑固的污垢，可以在自來水中加入一些家用洗滌液來清洗。
?檢查傳感器的線纜：正常工作時線纜不應繃緊，否則容易使線纜內部電線斷裂，使傳感器不能正常工作。
?檢查傳感器的測量窗口是否有臟污，清潔刷是否正常。
1.3注意事項
探頭中含有敏感的光學部件和電子部件。確保探頭不要受到劇烈的機械撞擊。探頭內部沒有需要用戶維護的部件。
2.傳感器的校準
a)零點校準：用大點的燒杯量取適量零濁度液，將傳感器垂直放在溶液中，傳感器前端離燒杯底部至少10cm，3～5分鐘待數值穩定后進行零點校準。指令參照附錄。
b)斜率校準：將傳感器探頭放置于標準溶液中，傳感器前端離燒杯底部至少10cm，3～5分鐘待數值穩定后進行斜率校準。指令參照附錄。
3.常見問題解答
問題 可能的原因 解決方法
操作界面無法連接或不顯示測量結果 測量值過高、過低或數值持續不穩定 重新連接控制器和線纜
線纜故障 請聯系我們
測量值過高、過低或數值持續不穩定 傳感器視窗被外物附著 清洗傳感器視窗表面



質保及售后：
質量保證：質檢部門有規范的檢驗規程，具備先進完善的檢測設備和手段，并嚴格按照規程檢驗，對產品做72小時老化實驗、穩定性實驗，不讓一支不合格產品出廠。
收貨方對不合格率達到2%的產品批次直接退回，所有產生的費用由供貨方承擔。考量標準參考供貨方提供的產品說明。
保證貨源數量和出貨速度。

保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。
售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
