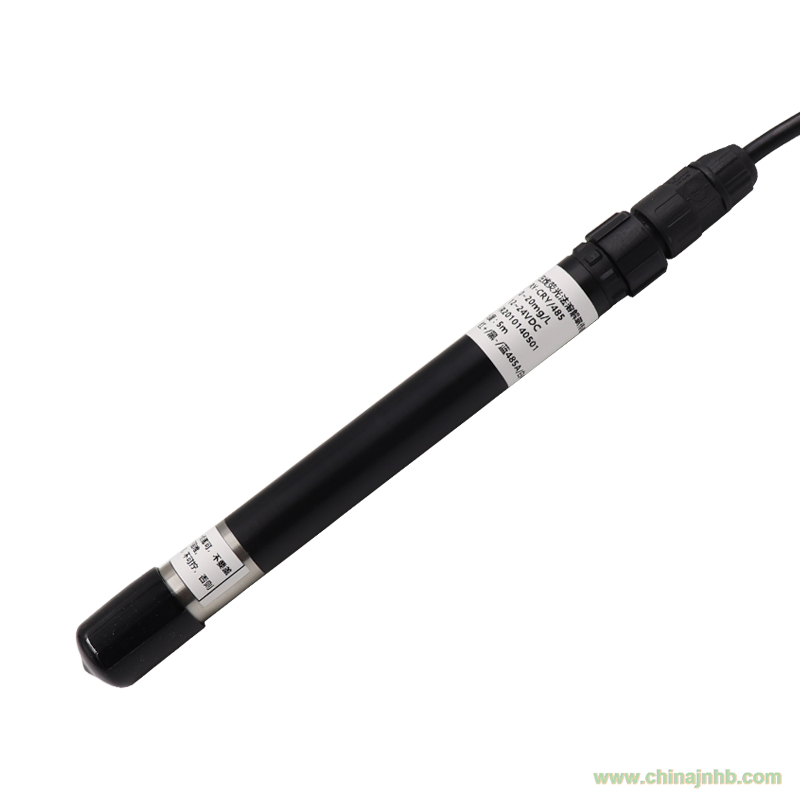

產品簡介
RY-CRY/485一體式在線熒光法溶解氧傳感器是基于物理學中特定物質對激發熒光的猝熄原理設計制作而成。發光二極管（LED）發出的藍光照射在熒光帽內表面的熒光物質上，內表面的熒光物質受到激發，發出紅光，通過檢測紅光與藍光之間的相位差，并與內部標定值比對，從而計算出氧分子的濃度，經過溫度自動補償輸出最終值。
產品特點
?無需電解液，不會極化
?無需消耗氧，不受流速影響
?內置溫度傳感器，自動溫度補償
?不受硫化物等化學物質干擾
?漂移小，反應快速，測量更精準
?免維護，使用周期較長，使用成本更低
?熒光帽更換簡單
?RS-485接口， Modbus-RTU協議
技術參數
型號 RY-CRY/485
測量原理 熒光法
量程范圍 0～20mg/L(0～200%飽和度，25℃)
分辨率 0.01mg/L，0.1℃
精度 ±2%F.S.，±0.5℃
溫度補償 自動溫度補償（Pt1000）
輸出方式 RS-485總線，Modbus-RTU協議
工作條件 0～45℃、<0.2MPa
存儲溫度 -5～65℃
安裝方式 浸入式安裝
線纜長度 5米，其它長度可定制
功耗 <0.05W
電源 12～24VDC ±10%
防護等級 IP68
校準 兩點校準
熒光帽壽命 一年（正常使用下）
傳感器外殼材料 POM和316L不銹鋼
安裝和電氣連接
1.安裝
溫度感應部分應浸入液面以下，避免碰撞膜頭表面。膜頭部分應避免沉淀物附著。
2.電氣連接
線纜為4芯雙絞屏蔽線，線序定義：
?紅色線—電源線（12V-24VDC）
?黑色線—地線（GND）
?藍色線—485A
?白色線—485B
通電前應仔細檢查接線順序，避免因接線錯誤而造成不必要的損失。
接線說明：考慮到線纜長期浸泡在水中（包括海水）或暴露在空氣中，所有接線處均要求做防水處理，用戶線纜應具有一定的防腐蝕能力。
一、維護和保養
1.維護日程和方法
1.1維護日程
與電化學原理的溶解氧探頭技術不同，熒光法溶解氧探頭不會消耗氧，不需要頻繁地進行清洗（除了應用于粘性液體中時）。
維護任務 建議維護頻率
清洗傳感器 每30天清洗一次
檢查傳感器和熒光帽是否損壞 每30天檢查一次
更換熒光帽 每年更換一次
校準傳感器（如主管部門有要求） 根據主管部門所要求的維護日程進行
注：上表中的維護頻率只是建議，請維護人員根據傳感器的實際使用情況來清洗傳感器；但是， 熒光帽的更換頻率，建議每年一次。
1.2維護方法
傳感器外表面：用自來水清洗傳感器的外表面，如果仍有碎屑殘留，用濕潤的軟布進行擦拭，對于一些頑固的污垢，可以在自來水中加入一些家用洗滌液來清洗。
a)熒光帽外表面：除去傳感器前端的防護罩，用清水沖洗傳感器光窗上的污物，最后再將罩子罩上；如果需要擦拭，請用軟布并小心力度及用力方向；如果對熒光膜層造成劃痕，傳感器將無法正常工作。
b)熒光帽內表面：如果水汽或灰塵侵入到了熒光帽的里面，清潔步驟如下：
?取下熒光帽；
?用自來水沖洗熒光帽的內表面；
?對于含脂肪和油的污垢，用加了家用洗滌液的溫水清洗；
?用去離子水沖洗熒光帽的內表；
?用干凈的無絨布輕輕擦干所有表面，放在干燥的地方讓水分完全蒸發。
c)檢查傳感器的線纜：正常工作時線纜不應繃緊，否則容易使線纜內部電線斷裂，引起傳感器不能正常工作。
d)檢查傳感器的外殼是否因腐蝕或其他原因受到損壞。
e)熒光帽日常保存：不使用時放在帶有濕潤海綿的防護罩里，讓傳感器長期保持濕潤狀態。如傳感器熒光帽頭部長期是干燥狀態，會產生測量結果的漂移，需要在水中浸泡48小時再使用。
2.常見問題
錯誤 可能的原因 解決方法
操作界面無法連
接或不顯示測量結果 控制器與線纜連接出錯 重新連接控制器和線纜
線纜故障 請聯系我們
熒光帽沒有擰緊或是被損壞 重新安裝并擰緊熒光帽或更換熒光帽
測量值過高、過低或數值持續不穩定 熒光帽外表面被外物附著 清洗熒光帽外表面并在測量時攪動探頭
熒光帽被損壞 更換熒光帽
熒光帽已超過其使用壽命
溫度測量值超出可測范圍或出現讀數亂碼 溫度傳感器被外物附著 用軟毛刷輕輕刷去附著物
注意事項
?避免熒光帽的內表面被陽光暴曬
?請不要用手觸摸熒光膜
?測量和校準時熒光膜表面避免附著氣泡
?使用中避免對熒光膜直接施加任何機械應力（壓力、劃痕等）
質保及售后：
質量保證：質檢部門有規范的檢驗規程，具備先進完善的檢測設備和手段，并嚴格按照規程檢驗，對產品做72小時老化實驗、穩定性實驗，不讓一支不合格產品出廠。
收貨方對不合格率達到2%的產品批次直接退回，所有產生的費用由供貨方承擔。考量標準參考供貨方提供的產品說明。
保證貨源數量和出貨速度。
保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。
售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
