礦用百葉式風窗在風門墻的作用
礦用百葉式風窗通過窗葉旋轉調節過風面積，便于遠程控制，具有結構緊湊，地形適應能力強的優點。根據煤礦井下的環境要求，選擇百葉式風窗作為礦用風量定量調節風窗研發設計方案。定量控制百葉式調節風窗主要包括：風窗框架和窗葉、動力傳動裝置、運動機構和小門。風窗的窗體由若干個百葉構成，在氣馬達旋轉力量帶動下實現窗體百葉的旋轉，從而改變窗體的過風面積。在右側設計一個小門，方便人員通行

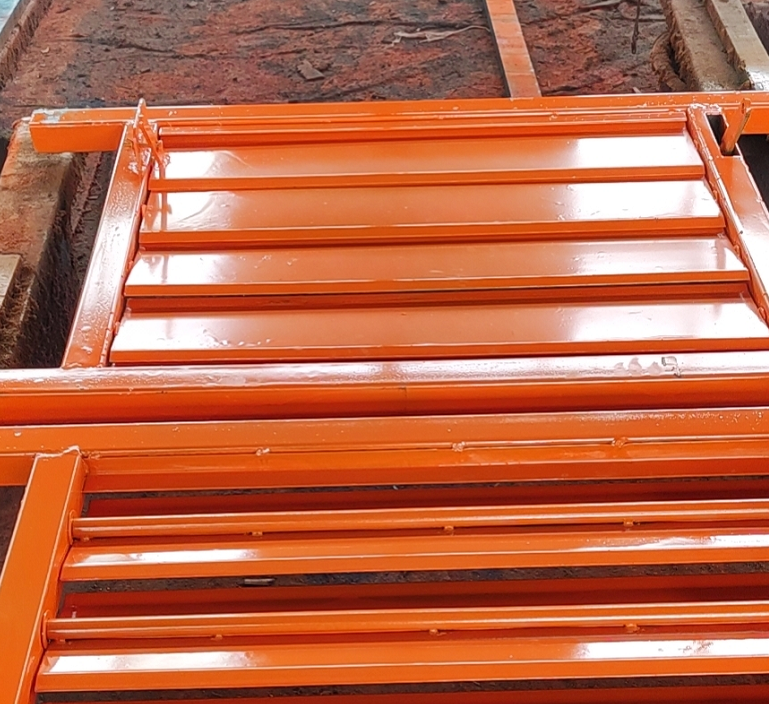

礦用百葉式風窗組成部分：
1、等寬度的風板。
2、厚度3毫米-5毫米的方管鋼作為四邊門框。
3、手動調節桿（這個是來控制調節風板的開啟角度）。
百葉調節風窗是采用百葉窗的工作原理，將調節窗的外形設計成框架形，內部由若干塊葉片置于其中。葉片放下時角度可隨意調節180 度以達至遮水、擋風，它可以調整井下各系統風量的大小，還可以將葉片全部打開，以實現全窗通風；當窗葉關閉時，上下葉片互相咬合，形成一張金屬墻，可以一定程度的隔絕空氣流通。
特點：
2）用渦輪手柄實現自鎖，可使風葉固定在風窗的任意高度、連動裝置經11設計即實用又美觀。
3）加裝調風卷尺，可任意改變通風面積、實現風量在巷道中的合理分配，達到了風量的微調和細調，使通風系統更加穩定。
11. 結構及各部分的作用
1）折葉式自動調節風窗采用10方鋼作骨架，12度鋼板軋壓定型制作擋風折葉，特種11零部件機械制動，12度夾布密封。采排管下卷開式，從上而下調風量，適應空氣23的特點，便于風量的的流動，操作簡單方便。
2）機械制動裝置高11、內置，整體采用先進的防腐處理，具有外形美觀、尺寸穩定、展卷自如自澗滑阻燃，耐老化，密封性能好，體輕12等特點。
3）產品系列化、可根據井下不同的通風系統現狀情況，及不同規格巷道的需求進行個性化設計，以滿足和適應礦井的需求。
百葉式調節風窗的優、缺點
1）調節風窗采用整體或組合式分體裝配結構，便于運輸，安裝與拆卸簡單方便，易于拆除、13且可以重復使用。
2）調節風窗與行人門的結合使用即可調節風量，又有行人通道，一窗多用，即合理又標準。
3）整套風窗設計合理，生產工藝先進、14化水平高產品有利于提高1技術裝置水平，實現了礦井的高標準管理。
4）可以噴涂通風宣傳標語等，不應調整而缺字或不完整。
礦井新鮮風的供風量會因巷道的延伸、工作面的推進等因素不斷的發生變化。同時，15涌出量等發生變化也要引起通風網絡內風量需求的變化。這些變化都會導致井下各用風地點的實際供風量與需求風量產生較大差異，甚至引起礦井總風量的供需變化。為了保證井下1按所需的風量和預定的路線流動，就需要對礦井風量進行調節。礦井調節風窗是調節井下各作業地點16、風量的通風設施，是井下通風系統必不可少的重要基礎設施，其主要作用是為礦井采掘工作面風量的按需分配創造條件。在采區內、采區之間、生產水平之間設置局部風量調節和對全礦總風量進行增減的調節需要設置礦井總風量調
適用范圍
調節風窗主要適用于煤礦各系統之間風量的調整、需要調節風量的巷道或通風系統的調整等，能根據各作業環境風量需求的大小實現人工調節。調節風窗安裝后，能滿足礦井的反風要求，即使在礦井16出現逆轉的情況下，也能可靠反向力自行關閉，使用方便、便于維護、動作靈活、1可靠。
