手動無壓風門榮啟產品質量標準

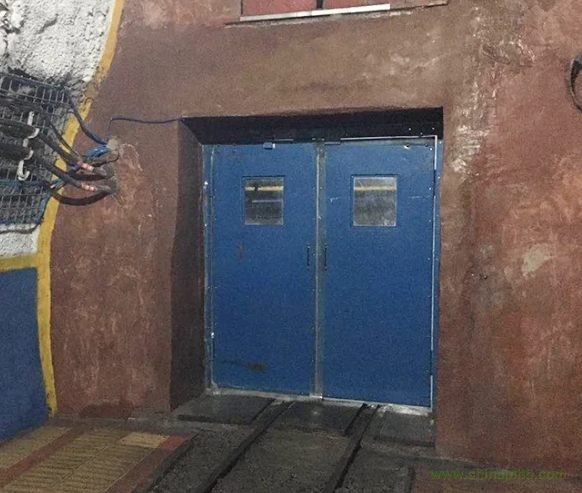

手動無壓風門主要由門框、門扇、分離式合頁密封膠條、密封條壓板、連桿平衡機構（支撐大小臂可調拉桿）以及導向滑輪、鋼絲繩、風門聯控配重等部分組成。
無壓風門采用壓力平衡原理，通過連桿機構及固定在門框上的限位裝置實現兩扇風門異向同步開閉，風門關閉后使兩扇風門邊的密封膠條嚴密接觸，具有良好的防漏風效果。
本手動礦用無壓風門*大承受負壓1000Pa，異向同步開閉，手動開啟力≤150N，門扇開啟角度≤90°，凈通過寬度尺寸≤2200mm，凈通過高度≤2500mm。
三、產品說明
本手動礦用無壓風門是我廠自主開發，產品質量標準和檢測標準嚴格執行Q/WMS-3017-2006《風門》。
四、產品主要結構
本手動無壓風門由門框、門扇、平衡機構及配重等部分組成。
1、門框?yàn)樾弯摻M焊框架，分體組裝。
2、門扇為井字形鋼骨架。
3、平衡機構采用曲柄連桿機構。
4、門鉸鏈為滾動軸承支撐。
5、密封方式采用橡膠板密封。
礦用無壓平衡風門設備是為了保障礦井16正常流通而研制的專用設備，該風門能19隔斷16，開啟壓力近似為零。采用兩扇風門聯動，19平衡風門所受壓力。配套具有就地顯示風門的開閉狀態，互鎖兩道風門的功能。氣控平衡風門結構組成主要由門框、門扇、平衡機構和氣動元件等部件組成。門框采用鋼制21，門扇采用鋼制材料與聚碳酸酯透明耐力板連接，每道風門為雙扇鋼制門框，異向同步開閉，運用氣動元件及聯桿平衡機構，實現風門的自動開閉，保證了風門打開時省力、方便和靈活
開啟力小，開啟力與巷道內風壓的大小和方向無關。尤其是在風壓較大的地點安裝克服了以往幾個人都不易打開風門的缺點，杜絕了風門傷人情況的發生；（2）正反雙向控制16，不必另設反向風門。一旦發生災變或反風，解決了給通風系統造成紊亂的1隱患；（3）風門門扇采用聚碳酸酯透明耐力板制作，實現了風門之間的可視化，保證了行車行人的1；（4）雙向密閉漏風量?。唬?/span>5）風門打開關閉時平穩，行人行車1可靠；（6）氣控平衡風門采用鋼制結構及聚碳酸酯透明耐力板制作，防腐、防潮、阻燃、強度大、不易變形；（7）兩道風門之間可實現閉鎖，一道風門打開時，另一道風門閉鎖，只有在一道風門關閉后，另一道風門才能打開。而且在風門上方設有通行、閉鎖等提示警標。防止風門同時打開造成16短路；（8）結構簡單，風門易維護，聚碳酸酯透明耐力板容易擦拭，美觀大方；（9）氣控平衡風門維護工作量少。
風門安裝
（1）風門框安裝：風門框四角用螺絲固定，通過測量水平及對角長度，確定風門框組裝工藝，方便快捷。
（2）風門扇安裝：利用一個上翹支架固定兩個滑輪改變起輪改變起吊方向，使用一根直徑準9mm 的鋼絲繩，一端連接固定風門螺栓，另一端21一個掛鉤，如圖 3 所示。當安裝風門時，將上翹支架底座使用螺栓固定在風門上框中部，將鋼絲繩一端的固定風門螺栓與風門上的螺栓孔擰緊栓牢，鋼絲繩通過上翹支架的滑輪組后，由人員將風門拉起至風門與風門框關閉嚴密，到位后將鋼絲繩另一端的掛鉤掛至巷幫錨桿或鋼筋梯上，保證風門不會松動。如果有個別門軸的螺栓不適，只需人員在風門側面利用撬棍進行適度調整，即可將風門完全裝入風門框內。
