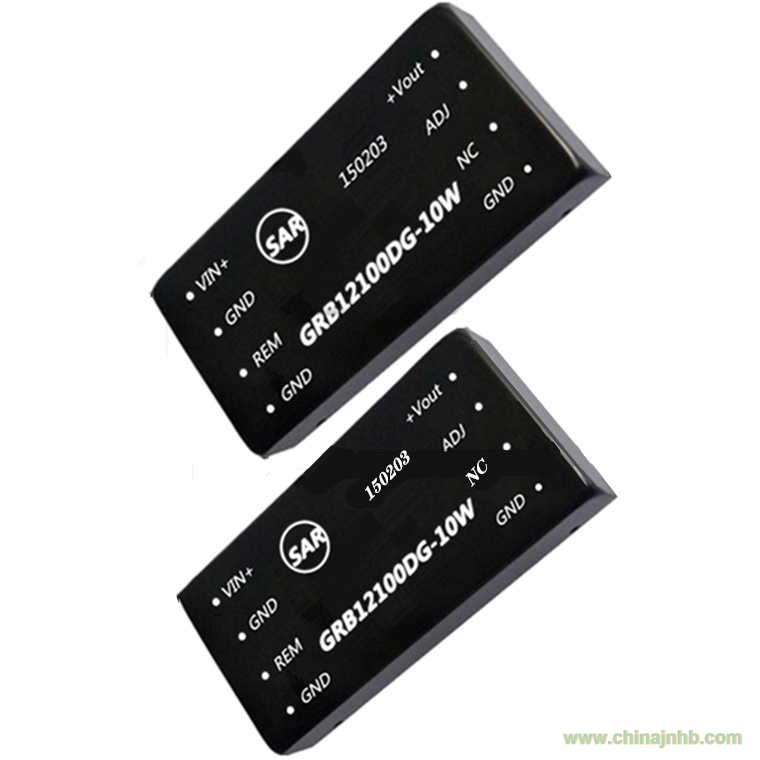

產品概述：
GRB系列模塊電源是一種DC-DC升壓變換器。該模塊電源的輸入電壓分為：4.5~9V、9~18V、及18~36VDC標準（2：1）寬輸入電壓范圍(寬電壓輸入模塊電源是指輸入電壓可以允許在很寬的范圍內變化)。輸出最高電壓：50V、100VDC、110VDC、150VDC、200VDC、250VDC、300VDC、350VDC、500、1000V等，具有功率密度大，輸出功率高，應用范圍廣等優點。
產品特點：
⑴效率高達75%以上 ⑵工作溫度: -40℃~+85℃
⑶1x2英寸標準封裝 ⑷阻燃封裝，滿足UL94-V0 要求
⑸寬范圍輸入穩壓輸出 ⑹溫度特性好、價格低
⑺可直接焊在PCB 上 ⑻產品尺寸：25.4x25.4x12.5 單位: mm
選型指南：
GRB XX XXXD-XXmA-U1
XX 輸入電源
XXX 輸出電源
XXmA 輸出最大電流
U1 控制信號0－5V
|
產品型號
|
輸入電壓
（VDC）
|
輸出電壓
（VDC）
|
輸出最大電流
（mA）
|
效率
（%）
|
|
標稱值
|
輸入范圍
|
|
GRB12100D-40mA-U1
|
12 .0
|
9.0~18.0
|
0-100V
|
40
|
76
|
|
GRB12250D-20mA-U1
|
12 .0
|
9.0~18.0
|
0-250
|
20
|
78
|
|
GRB12350D-10mA-U1
|
12 .0
|
9.0~18.0
|
0-350
|
10
|
76
|
|
GRB24100D-40mA-U1
|
24 .0
|
18.0~36.0
|
0-100
|
40
|
78
|
|
GRB24200D-20mA-U1
|
24 .0
|
18.0~36.0
|
0-200
|
20
|
79
|
|
GRB24300D-10mA-U1
|
24 .0
|
18.0~36.0
|
0-300
|
10
|
81
|
技術指標：
|
輸出特性
|
|
|
技術指標
|
技術參數
|
測試條件
|
|
|
穩壓精度
|
1.0 %max
|
0%~100%負載范圍
|
|
|
電壓調整率
|
0.5%max
|
滿載
|
|
|
負載調整率
|
+/-0.5% type.
+/-1% max. (No load to full load)
|
0%~100%負載范圍
|
|
|
紋波和噪聲 (濾波后測試)
|
≤150 mV p-p, max
|
20MHz帶寬
|
|
|
動態響應速度
|
≤150us
|
25%負載~滿載
|
|
|
啟動延遲時間
|
500ms
|
|
|
輸入特性
|
|
|
輸入電壓范圍
|
（5VDC） 4.5—9.0VDC
|
|
|
（12VDC）9.0—18VDC
|
|
|
（24VDC）18—36VDC
|
|
|
線性高速率
|
0.5%
|
低端 ~ 高端
|
|
|
控制電壓
|
輸入信號
|
0-5V
|
|
|
|
輸入阻抗
|
100K
|
|
|
|
|
|
100K
|
|
開關頻率
|
200KHz
|
典型值
|
|
|
轉換效率
|
參見型號選擇表
|
|
|
隔離電壓
|
輸入、輸出和控制電壓信號不隔離
|
輸入和輸出之間
|
|
|
平均無故障間隔時間
|
1000000小時
|
|
|
溫度系數
|
0.02%/℃
|
|
|
環境特性
|
|
|
工作溫度范圍
|
-40℃~+75℃
|
|
|
儲存溫度
|
-55℃~+125℃
|
|
|
相對濕度
|
10%~90%
|
|
|
冷卻方式
|
自由空氣
|
|
產品選型列舉：
型號：GRB12100D-40mA-U1，輸出端C4電容可選 47UF/200V的電解電容。
輸入電壓Vin：9~18VDC；輸出電壓Vout：0-100VDC；輸出最大電流：40mA
控制電壓：0-5V
