> 精度、線性度誤差等級： 0.1、0.2、0.5 級
> 4-20mA/0-5V/0-10V 等標準信號輸入
> 0~100mA/0~500mA/0~1A 等電流信號輸出
> 0~1V(max 1A)/0~10V(max 500mA) 等電壓信號輸出
> 信號輸入/信號輸出 3000VDC 隔離
> 輔助電源：12V、15V 或 24V 直流單電源供電
> 輔助電源與輸出信號不隔離
> 標準 DIN35 導軌式安裝
> 尺寸：106.7x79.0x25.0mm
> 工業級溫度范圍: - 45 ~ + 85 ℃
應用：
> 工業現場信號隔離與放大
> 電流信號放大或電壓信號驅動能力加強
> 電磁閥、比例閥門線性驅動器
> 電磁開關線性控制器
> 電磁驅動線圈或大功率負載
> 地線干擾抑制
產品選型：

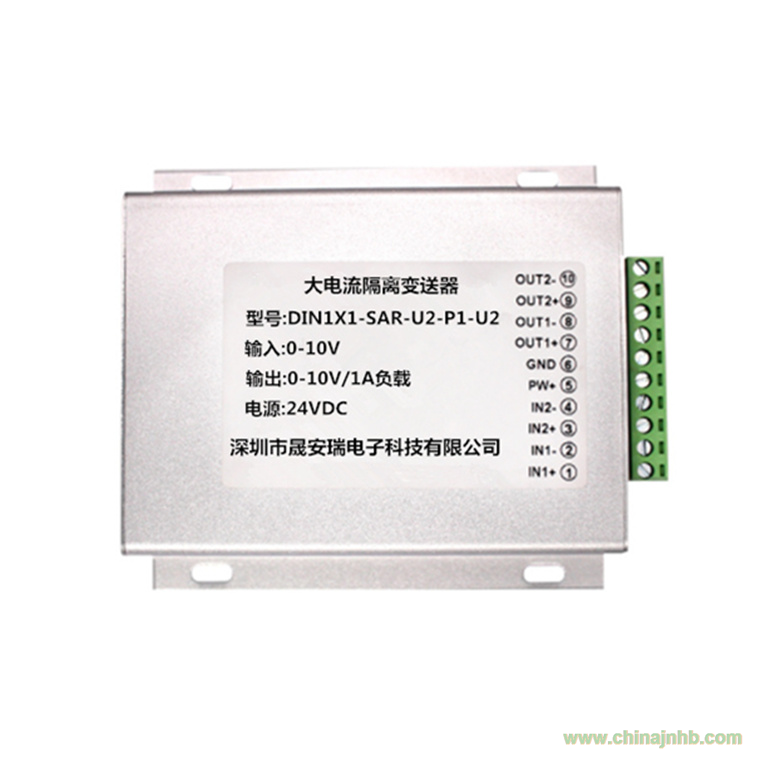

DIN1x1 SAR - U(I)□ - P□ - U/I□
|
輸入信號
|
供電電源
|
輸出信號
|
|
代碼
|
電壓
|
代碼
|
電流
|
代碼
|
Power
|
代碼
|
電流
|
代碼
|
電壓
|
|
U1
|
0-5V
|
I1
|
0-1mA
|
P1
|
24VDC
|
I3
|
0-20ma
|
U1
|
0~5V
|
|
U2
|
0-10V
|
A2
|
0-10mA
|
P2
|
12VDC
|
I4
|
4-20ma
|
U2
|
0-10V
|
|
U3
|
0-75mV
|
I3
|
0-20ma
|
P3
|
5VDC
|
I8
|
用戶自定義
|
U6
|
1-5V
|
|
U4
|
0-2.5V
|
I4
|
4-20mA
|
P4
|
15VDC
|
|
|
U8
|
用戶自定義
|
|
U8
|
用戶自定義
|
I8
|
用戶自定義
|
|
|
|
|
|
|
選型舉例：
例1：輸入信號:0-10V 供電電源:24V 輸出信號:4-20ma 型號:DIN1x1 SAR U2-P1-I4
例2：輸入信號:0-10V 供電電源:12V 輸出信號:0-10V 型號:DIN1x1 SAR U2-P2-U2
例3：輸入信號:0-3V 供電電源:24V 輸出信號:4-20ma 型號:DIN1x1 SAR U8-P1-I4（U8:0-3.3V）
引腳定義：
|
引腳
|
名 稱
|
描 述
|
引腳
|
名 稱
|
描 述
|
|
1
|
PW+
|
電源正端
|
7
|
IN+
|
模擬信號輸入正端
|
|
2
|
NC
|
空腳
|
8
|
IN-
|
模擬信號輸入負端
|
|
3
|
GND
|
電源負端
|
9
|
NC
|
空腳
|
|
4
|
OUT+
|
模擬信號輸出正端
|
10
|
NC
|
空腳
|
|
5
|
OUT-
|
模擬信號輸出負端
|
11
|
NC
|
空腳
|
|
6
|
NC
|
空腳
|
12
|
NC
|
空腳
|
