⑴精度等級：0.1級、0.2級。產品出廠前已檢驗校正，用戶可以直接使用

⑵輸　　入：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
⑶輸出信號：0-5KHz/0-10KHz/1-5KHz 等標準信號
⑷輔助電源：5V、9V、12V、15V或24V直流單電源供電
⑸全量程范圍內極高的線性度（非線性度<0.1%）
⑹隔離耐壓：2500VDC(1mA,60S)，輸入/輸出/電源 三隔離
⑺工業級溫度范圍: - 45 ~ + 85 ℃

⑻安裝方式：DIN35導軌安裝
⑼外形尺寸：79x106.7x25mm

應用：

⑴模擬信號數據隔離、采集和變換                  ⑵4-20mA轉0-5KHz信號隔離傳輸

⑶工業現場信號隔離及變換                        ⑷信號長線無失真?zhèn)鬏?

⑸儀器儀表信號收發                              ⑹電力監控、醫療設備隔離

⑺電壓或電流等模擬信號轉頻率信號                ⑻PLC頻率計采集模擬信號

⑼非電量信號變送

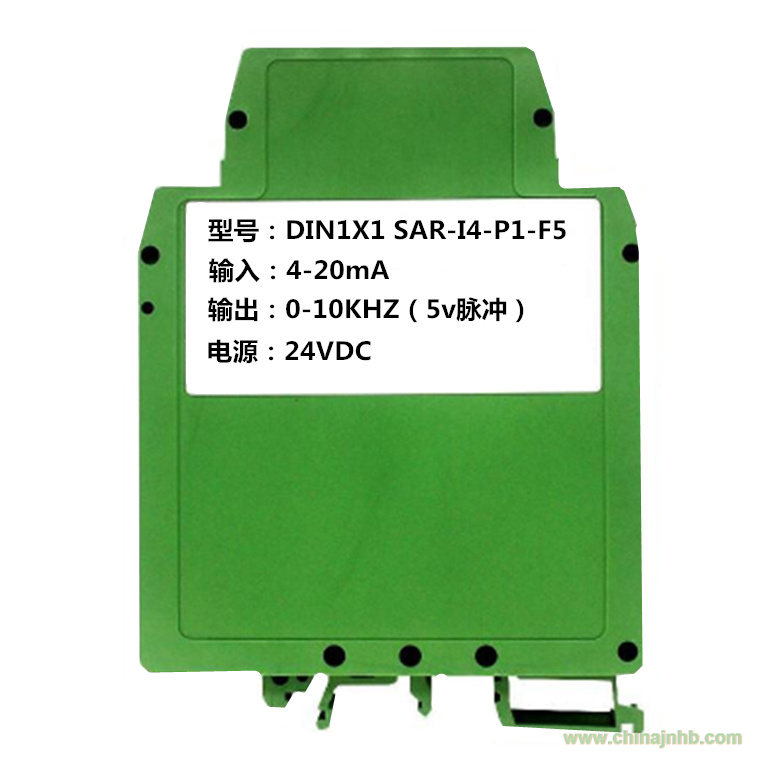

概述:
      電壓或電流信號轉頻率信號隔離變送器產品主要用于0-5V/0-10V/1-5V, 0-10mA/0-20mA /4-20mA等模擬信號的隔離變送，輸出一個標準的頻率信號，供PLC或其他設備檢測，或者通過光纖遠傳。該變送器采用工業級標準生產，質量可靠，轉換精度高。

輸入、輸出和輔助電源之間是完全隔離（三隔離），可以承受2500VDC的隔離耐壓。產品采用DIN35國際標準導軌安裝方式，體積小、精度高，性能穩定、性價比高，可以廣泛應用在石油、化工、電力、儀器儀表和工業控制等行業。
      電壓或電流信號轉頻率信號隔離變送器使用非常方便，僅需按接線圖接好線，即可實現電壓信號或電流信號隔離轉換成標準頻率信號。

產品選型表：

DIN1*1  SAR - U(I)□ - P□ - F□

產品選型舉例：

例 1：輸入：0-5V     輔助電源：24V  輸出：0-5KHz (5V電壓脈沖)  型號：DIN1x1 SAR-U1-P1-F1

例 2：輸入：0-±10V   輔助電源：24V  輸出：0-5KHz (集電極開路)   型號：DIN1x1 SAR-U7-P1-F4

例 3：輸入：4-20mA   輔助電源：12V  輸出：1-5KHz (5V電壓脈沖)  型號：DIN1x1 SAR-I4-P2-F1

例 4：輸入：0-75mV   輔助電源：15V  輸出：0-10KHz (5V電壓脈沖)  型號：DIN1x1 SAR-U3-P4-F2

通用參數：

精   度  ------- 0.1%  ,  0.2%

輸入阻抗 ------- 電壓輸入：≥ 200K

                 電流輸入：100Ω

負載能力 ------- 5V電壓脈沖輸出：≥ 1 kΩ

集電極開路輸出：≤ 50mA（5 ~ 30VDC）

響應時間 ------- ≤10mS

輔助電源 ------- DC5V、9V、12V、15V、24V 或用戶自定義

功    率 ------- < 1W

溫度漂移 ------- 50ppm/℃（典型值）

隔    離 ------- 信號輸入/輸出/輔助電源  三隔離

隔離電壓 ------- 2500VDC，1分鐘，漏電流 1mA

耐沖擊電壓------- 3KV， 1.2/50us(峰值)

工作溫度 ------- -40 ~ +85℃

存儲溫度 ------- -40 ~ +85℃

工作濕度 ------- 10 ~ 90% (無凝露)

存儲濕度 ------- 10 ~ 95% (無凝露)
