一、產品簡介

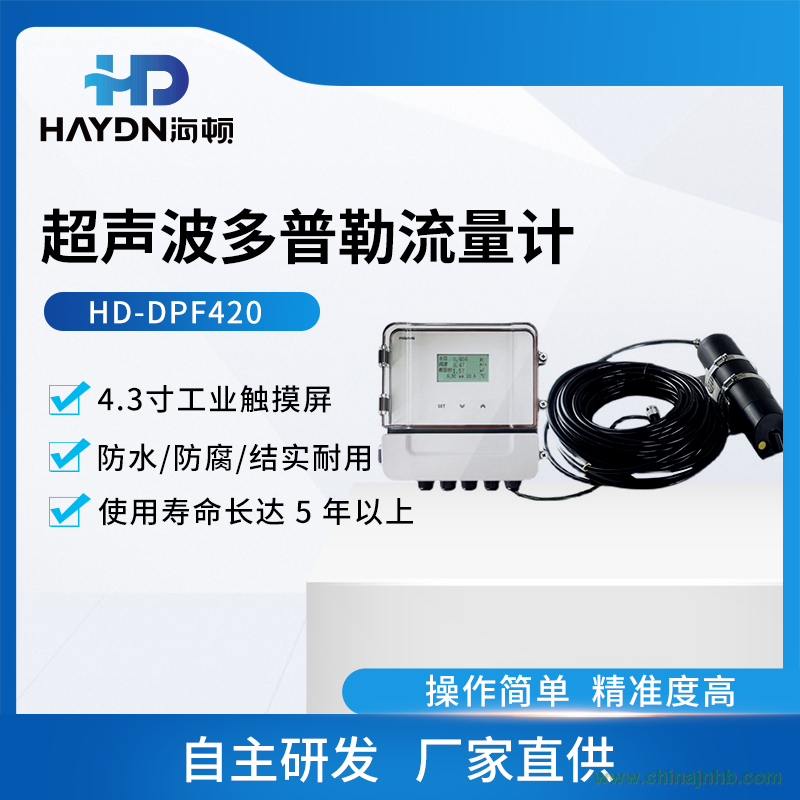

HD-DPF420超聲波多普勒流量計是應用于河流、明渠及管道等工況的水位流速流量監測儀器。其采用超聲波探測技術，測量精度高、穩定性高、受環境因素影響小，無轉動部件、維護頻次低、工作可靠性高，是在線測量和便攜測量的首選產品。變送器支持4~20mA和RS485 MODBUS RTU輸出，4.3寸觸摸屏顯示，同時支持低功耗節省模式。
多普勒效應，發收的頻率差與流速建立關系，超聲波發收的時間差與液位建立關系，靜壓式液位用于特殊工況，環境溫度測量用于修正超聲波實際傳播速度。
二、功能特點
※ 工業不銹鋼與工業塑料材質，防水、防腐、結實耐用
※ 無損耗件，維護次數少，使用成本低
※ 分辨率高，測量精度高
※ 傳感器使用壽命長達 5 年以上
※ 不怕化學試劑、液體粘稠度等因素的干擾
※ 隔離 Modbus RS485通信接口和4~20mA輸出接口
※ 變送器支持4.3寸工業觸摸屏顯示，可設置測量參數
※ 支持低功耗節省模式，可關閉觸摸屏顯示，可設置定時采集模式
三、技術參數
傳感器指標
外形尺寸： 237×77×33.5mm
流速指標： 量程-10m/s～10m/s ；分辨率 0.001m/s；重復性≤0.002m/s
流速精度： 0～4.5m/s之間時精度為讀數的2%+-1cm/s；4.5m/s~10m/s 之間的精度為0.06m/s或實際峰值速度的4%
液位指標： 量程 0~10m；分辨率 1mm；精度±0.5%FS
溫 度： 量程-20℃～60℃；精度 0.5℃
響應時間： 小于 30 秒
溫度指標： 工作范圍：0~60°C
分辨率：0.01°C
精度：±0.5°C
響應時間：小于30s
存儲溫度： -20℃ ~60℃
環境溫度： -20℃ ~60℃
介質溫度： 0℃ ~50℃
最大深度： 10米
化學適應： 甲醇和乙醇安全，避免其他有機溶劑
標 定： 出廠時已經標定，一般無需再次標定
外 殼： 塑料及不銹鋼
重 量： <1kg
電纜長度： 標配10米
變送器指標
供電方式：AC220V或DC12-24V
顯示方式：4.3寸工業觸摸屏
輸出方式：RS485 或 4~20mA
外殼材質：鋁合金
防護等級：IP65
工作模式：實時模式、節電模式
