一、產品簡介:

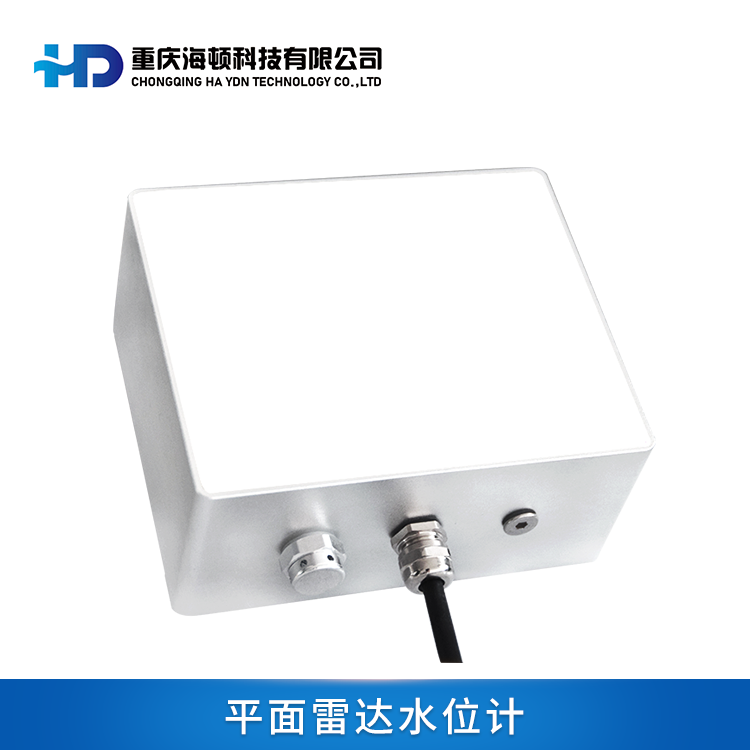

HD-RDP120系列雷達水位計是重慶海頓科技有限公司自主研發的一款平面雷達水位計，采用80GHz頻段，產品采用平面微帶雷達技術，可全天候穩定工作，測量結果準確可靠。它體型小巧、靈敏度高、重量輕、非接觸式測量、抗干擾能力強、功耗低、性能穩定，能夠適應各種復雜地形環境，可應用于江河、湖泊、水庫、排水管網、農業灌區等多領域應用需求。

二、功能特點：

※ 能勝任洪水期高流速條件下的水位測量。

※ 采用線性調頻連續波（FMCW）模式，在測量范圍內能測量雷達與水面的距離。

※ 系統功耗低，一般太陽能供電即可滿足測流需要。

※ RS485 Modbus-RTU協議，可以定制其它協議，方便接入各種軟件平臺。

※ 可獨立與現在運行中的城市水情、污水、環境自動測報系統聯機。

※ 測量范圍寬，測量有效距離遠達30m。

※ 采用非接觸方式，傳感器和水體不接觸，不受水文環境影響。

※ 測量運行和休眠模式相結合，節能降耗。

※ 全防水設計，適合野外使用。

※ 每秒約10次測量，有效消除水面波浪、儀器振動影響。

三、技術參數：

規格型號：HD-RDP120-R30、HD-RDP120-R40
測量范圍：0.3~30m、0.3~40m
測量精度：±1cm
測量盲區：0.3m
雷達天線：平面微帶陣列天線
發射頻率：79GHZ、24GHZ
測量時間：默認10秒
休眠時間：0，20~32767秒。當設置為0秒時表示實時測量
工作電壓：9~28VDC
工作電流：DC12V，190mA
休眠電流：DC12V，25mA
發射角度：10°
通信接口：RS485 MODBUS RTU協議
電纜長度：10m，可定制
外殼材質：鋁合金
產品重量：0.75KG，不含電纜和安裝支架
工作溫度：-40~85℃
工作濕度：0~95%RH，無冷凝

四、安裝接線：

4.1安裝說明

產品現場安裝可借助于立桿支架或現有的建筑基礎，但必須保證雷達波發射面與水面平行。安裝的時候借助參考工具并保證雷達水位計安裝高度在測量量程內。

雷達水位計的安裝位置應仔細確定，必須安裝在水面500mm以上的位置。切勿將雷達水位計安裝在進水口或出水口的位置，或者有嚴重浪花飛濺的位置。否則，雷達水位計會接收到多重虛假回波，干擾正常信號的接收。

在安裝過程中，雷達水位計必須與岸邊或池壁之間保持適當的距離。這個距離如果較小，將會影響雷達水位計的正確測量。

4.2安裝點選擇

安裝點的選取應該遵循以下主要的原則：

(1) 渠道順直、渠基固定、斷面規則穩定、便于設備安裝。

(2) 水流平順均勻、不受漩渦、閘門啟閉和渠系建筑物壅水影響。

(3) 避免安裝在有水位落差、水面翻騰的位置。

(4) 斷面附近不應有影響水流的建筑物，樹木或者雜草等，在建筑物下游時不受泄流的影響。

(5) 要保證雷達波覆蓋到水面，避免漂浮物、漩渦和水生植物的影響，還應避免低水期河床淤積，主槽擺動等導致雷達波覆蓋到地面而測量出錯。
