一、產品簡介：

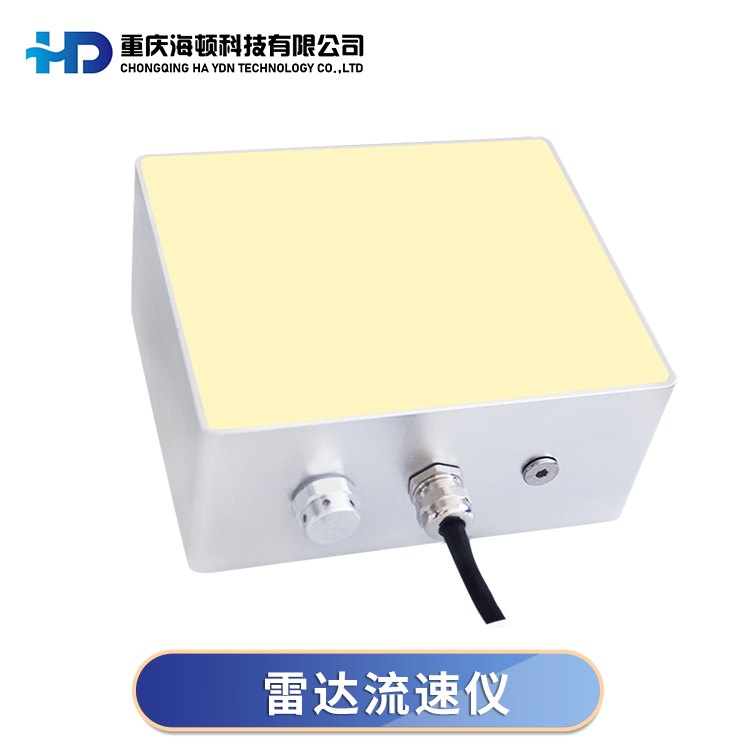

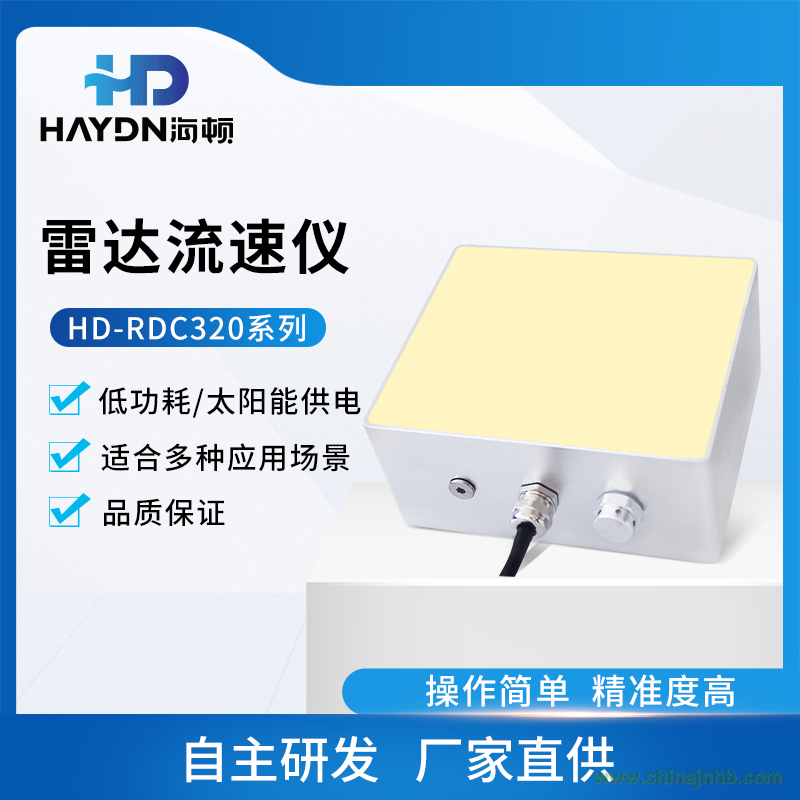

       HD-RDC320系列雷達流速儀采用了K 波段平面微帶陣列天線，實現測量江河、河流、溝渠的表面流速的功能，是水文觀測采集流速和流量信息的儀器儀表。它采用先進的雷達信號處理技術，提供高精度的速度測量能力，在12×20°的角度范圍內，測量河流表面流速，測量距離不大于30m，測速分辨率±1mm/s，完全滿足水文觀測對水面流速觀測的需求。

雷達流量儀采用多普勒效應測量河流的表面流速，通過發射24GHZ的電磁波，照射到河流表面，河流對電磁波后向散射，得到回波，測量回波的多普勒頻移獲取河流表面速度。

二、功能特點：

※  非接觸、安全低損、少維護、不受泥沙影響

※能勝任洪水期高流速條件下的測量

※ 具有數據保存功能，可在長期停電的情況下保存設置參數值。

※系統功耗低，一般太陽能供電即可滿足測流需要

※ 支持RS485通訊接口，MODBUS RTU通訊協議，也可以定制協議。

※ 采用線性調頻連續波（FMCW）模式，在測量范圍內能精確測量流速。

※可獨立與現在運行中的城市水情、污水、環境自動測報系統聯機

※測速范圍寬，測量有效距離遠達30m

※ 支持休眠功能，可根據使用場景大幅降低功耗，適用于野外太陽能供電場合。

※ 微波雷達不受溫濕度、壓力、風雨或其他氣象環境條件的影響，可全天候穩定工作。

※ 測量時不受水中漂浮物、泥沙、氣泡和水位大幅變化的影響，精度高。

※全防水設計，適合野外使用

三、技術參數

測速范圍：0.15-15m/s
測速精度：8.8mm/s
電源電壓：9~28VDC
雷達天線：平面微帶陣列式天線
分辨率：±1mm/s
波束角：20°×12°
流速方向辨別：下游
測量持續時間：2-240s，可設定
測量間隔：60s
雷達波頻段：24.15GHz（K-Band)
到水面距離：0.5-35m
測量誤差：≤1%（0.01m/s）
垂直角度修正范圍：0-70°
準確度：±1°
分辨率：±0.1°
數字接口：RS485
模擬輸出：4-20mA
外殼材質：金屬外殼
防護等級：IP68
工作溫度：-35℃-60℃
存儲溫度：-40℃-60℃
可測量流速的水深：>10cm
尺寸：125*120*60

四、安裝說明

現場安裝可借助于橋梁，支架等現有的建筑基礎，但必須保證流速儀雷達波發射方向與水流方向相反，流速儀雷達發射面與水面呈32°的夾角且防水接頭方向朝下。

安裝點的選取應該遵循以下主要的原則：

(1) 渠道順直、渠基固定、斷面規則穩定、便于設備安裝。

(2) 水流平順均勻、不受漩渦、閘門啟閉和渠系建筑物壅水影響。

(3) 避免安裝在有水位落差、水面翻騰的位置。

(4) 斷面附近不應有影響水流的建筑物，樹木或者雜草等，在建筑物下游時不受泄流的影響。

(5) 要保證雷達波覆蓋到水面，避免漂浮物、漩渦和水生植物的影響，還應避免低水期河床淤積，主槽擺動等導致雷達波覆蓋到地面而測量出出錯。
