GRB系列（2：1）寬電壓輸入高電壓穩壓輸出金屬外殼屏蔽封裝模塊電源介紹
GRB 2~30W 系列模塊電源是一種DC-DC升壓變換器。該模塊電源的輸入電壓分為：9~18V、及18~36VDC標準（2：1）寬輸入電壓范圍(寬電壓輸入模塊電源是指輸入電壓可以允許在很寬的范圍內變化)。輸出單電壓：100VDC、110VDC、150DC、200VDC、250VDC等，具有功率密度大，輸出功率高，應用范圍廣等優點。
技術參數
|
輸出特性
|
|
技術指標
|
技術參數
|
測試條件
|
|
穩壓精度
|
3.0 %max
|
0%~100%負載范圍
|
|
電壓調整率
|
0.5%max
|
滿載
|
|
負載調整率
|
+/-0.5% type.
+/-1% max. (No load to full load)
|
0%~100%負載范圍
|
|
紋波和噪聲
|
≤150 mV p-p, max
|
20MHz帶寬
|
|
動態響應速度
|
≤150us
|
25%負載~滿載
|
|
啟動延遲時間
|
500ms
|
|
|
輸入特性
|
|
輸入電壓范圍
|
（12VDC）9.0—18VDC
|
|
|
（24VDC）18—36VDC
|
|
|
|
|
|
線性高速率
|
0.5%
|
低端 ~ 高端
|
|
一般特性
|
|
開關頻率
|
300KHz
|
典型值
|
|
轉換效率
|
參見型號選擇表
|
|
|
隔離電壓
|
不隔離
|
輸入和輸出之間
|
|
平均無故障間隔時間
|
1000000小時
|
|
|
溫度系數
|
0.02%/℃
|
|
|
環境特性
|
|
工作溫度范圍
|
-40℃~+85℃
|
|
|
儲存濕度
|
-55℃~+125℃
|
|
|
相對濕度
|
10%~90%
|
|
|
冷卻方式
|
自由空氣
|
|

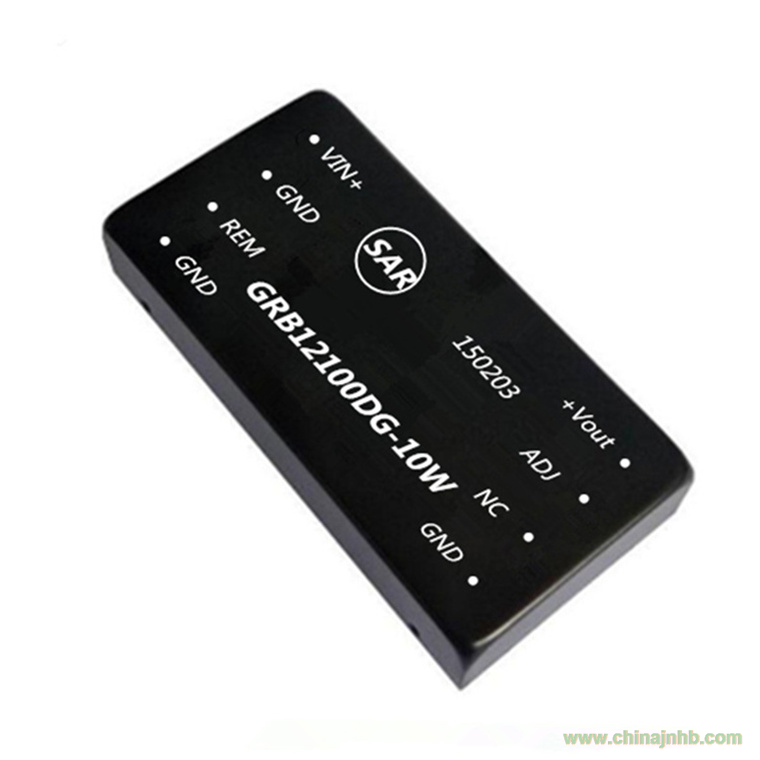

GRB系列 GRBxxxxD-xW 2 ~10W (2:1)寬電壓輸入高電壓穩壓輸出
產品型號選擇指南
|
產品型號
|
輸入電壓（VDC）
|
輸出電壓（VDC）
|
輸出電流（mA）
|
效率（%）
|
|
標稱值
|
輸入范圍
|
|
GRB12110D-2W5
|
12 .0
|
9.0~18.0
|
110
|
20
|
80
|
|
GRB12150D-2W
|
12 .0
|
9.0~18.0
|
150
|
14
|
82
|
|
GRB12250D-2W
|
12 .0
|
9.0~18.0
|
250
|
8
|
85
|
|
GRB24110D-2W
|
24 .0
|
18.0~36.0
|
110
|
18
|
82
|
|
GRB24150D-2W
|
24 .0
|
18.0~36.0
|
150
|
13
|
84
|
|
GRB24250D-2W
|
24 .0
|
18.0~36.0
|
150
|
8
|
86
|
|
GRB12110D-3W
|
12 .0
|
9.0~18.0
|
110
|
27
|
80
|
|
GRB12150D-3W
|
12 .0
|
9.0~18.0
|
150
|
20
|
82
|
|
GRB12250D-3W
|
12 .0
|
9.0~18.0
|
250
|
12
|
85
|
|
GRB24110D-3W
|
24 .0
|
18.0~36.0
|
110
|
27
|
82
|
|
GRB24150D-3W
|
24 .0
|
18.0~36.0
|
150
|
20
|
83
|
|
GRB24250D-3W
|
24 .0
|
18.0~36.0
|
250
|
12
|
85
|
|
GRB12150D-5W
|
12 .0
|
9.0~18.0
|
150
|
34
|
85
|
|
GRB12250D-5W
|
12 .0
|
9.0~18.0
|
250
|
20
|
86
|
|
GRB24110D-5W
|
24 .0
|
18.0~36.0
|
110
|
45
|
85
|
|
GRB24150D-5W
|
24 .0
|
18.0~36.0
|
150
|
34
|
87
|
|
GRB24250D-5W
|
24 .0
|
18.0~36.0
|
250
|
20
|
88
|
|
GRB12110D-6W
|
12 .0
|
9.0~18.0
|
110
|
55
|
76
|
|
GRB12150D-6W
|
12 .0
|
9.0~18.0
|
150
|
40
|
78
|
|
GRB12250D-6W
|
12 .0
|
9.0~18.0
|
250
|
25
|
80
|
|
GRB24110D-6W
|
24 .0
|
18.0~36.0
|
110
|
55
|
78
|
|
GRB24150D-6W
|
24 .0
|
18.0~36.0
|
150
|
40
|
79
|
|
GRB24250D-6W
|
24 .0
|
18.0~36.0
|
250
|
25
|
81
|
|
GRB12100D-8W
|
12 .0
|
9.0~18.0
|
100
|
80
|
78
|
|
GRB12150D-8W
|
12 .0
|
9.0~18.0
|
150
|
50
|
80
|
|
GRB12250D-8W
|
12 .0
|
9.0~18.0
|
250
|
30
|
82
|
GRB系列 GRBxxxxD-xW 2 ~10W (2:1)寬電壓輸入高電壓穩壓輸出
|
產品型號
|
輸入電壓（VDC）
|
輸出電壓（VDC）
|
輸出電流（mA）
|
效率（%）
|
|
標稱值
|
輸入范圍
|
|
GRB24100D-8W
|
24 .0
|
18.0~36.0
|
100
|
80
|
79
|
|
GRB24150D-8W
|
24 .0
|
18.0~36.0
|
150
|
50
|
81
|
|
GRB24250D-8W
|
24 .0
|
18.0~36.0
|
250
|
30
|
83
|
|
GRB12100D-10W
|
12 .0
|
9.0~18.0
|
100
|
100
|
80
|
|
GRB12150D-10W
|
12 .0
|
9.0~18.0
|
150
|
67
|
82
|
|
GRB12250D-10W
|
12 .0
|
9.0~18.0
|
250
|
40
|
85
|
|
GRB24100D-10W
|
24 .0
|
18.0~36.0
|
100
|
100
|
82
|
|
GRB24150D-10W
|
24 .0
|
18.0~36.0
|
150
|
67
|
83
|
|
GRB24250D-10W
|
24 .0
|
18.0~36.0
|
250
|
40
|
85
|
以上為部分參數列舉，需要其他參數請與我司業務員溝通
外型尺寸及引腳描述
