結構與原理：ZAZP電動單座調節閥

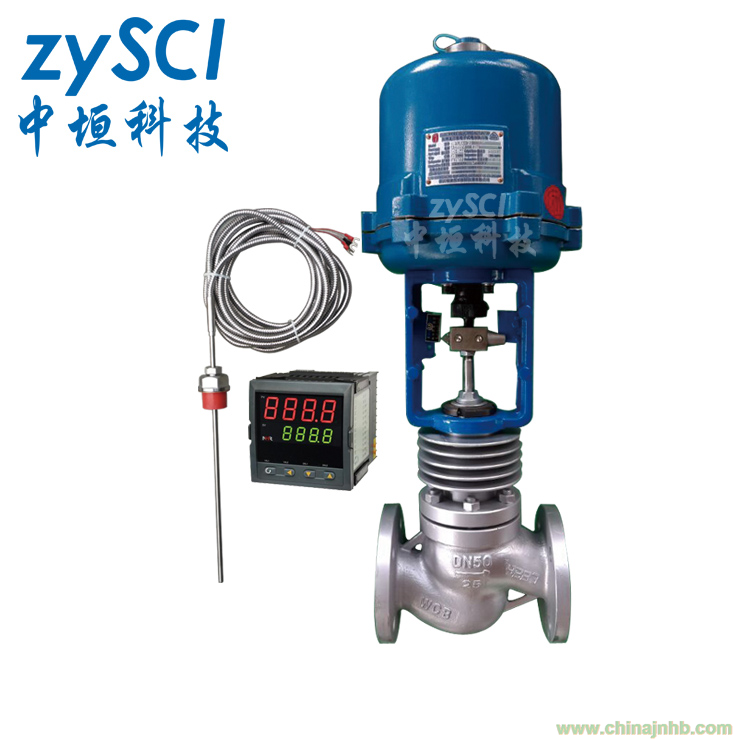

ZAZP-W分體式電動單座溫度調節閥-新款閥門推薦-杭州中垣，溫度設定方便，運行期間也可連續調節。由電動單座調節閥（或防爆型電動調節閥）、智能PID調節器及PT100溫度傳感器等附件組合而成，具有高控制精度（可達到±0.2%的控制精度）。根據用戶需要，分別有加熱型與冷卻型兩種結構。
1.1 ZAZP-W分體式電動單座溫度調節閥概述：杭州中垣ZYSCI
ZAZP-W分體式電動單座溫度調節閥采用自反饋系統，PT-100傳感器通過采集被調介質自身的實時溫度變化，經智能PID調節器轉換為DC4-20mA的標準控制信號來控制氣動薄膜調節閥的開啟度，從而能直接對蒸汽、熱氣、熱油等介質的溫度實行自動PID調節和控制，亦可使用在防止過熱或熱交換場合。
1.2 ZAZP型單座調節閥產品特點：杭州中垣ZYSCI
a)ZXP型氣動薄膜單座調節閥采用上部導向結構，導向面積大，動作穩定性好；同時改變傳統的導向套與上閥蓋分體式，而采用一體式，有利閥的同心度，提高調節精度，并且加深導向深度，大大提高閥桿的使用壽命，特別在高壓差工況下，效果特明顯；
b)流道呈S流線形，壓降損失小；
c)流通量大，可調比寬；
d)流量特性符合IEC534標準
e)執行機構采用多彈簧膜片式，輸出力大，動作穩定可靠；
f)密封面根據不同工況，采用不同密封方式：面面密封、斜倒角密封、唇密封、線面密封。
杭州中垣科技有限公司（ZYSCI）氣動薄膜執行機構主要技術參數
|
規格與型號
|
氣動薄膜式
|
氣動活塞式
|
全電子式
|
電動式
|
全電子式
(溫度調節執行器)
|
|
用 途
|
調節、開關
|
調節、開關
|
調節
|
開關
|
調節
|
|
彈簧范圍
|
20-100KPa;40-200KPa;80-240KPa
|
－
|
－
|
－
|
|
氣源/電源
|
0.14,0.25,0.4MPa
|
0.4～0.6MPa
|
220V.AC 50Hz
380V.AC 50Hz
|
220V.AC 50Hz
380V.AC 50Hz
|
20V.AC 50Hz
|
|
接 口
|
Rc1/4",Rc3/8"
|
Rc1/4", Rc1/2",Rc3/8"
|
配線:2-G1/2"
|
配線:2-G1/2"
|
M27×2
(溫度傳感器接頭)
|
|
作用方式
|
氣開、氣關
|
氣開、氣關
雙作用
|
電開、電關
|
電開、電關
|
冷卻控制,加熱控制
|
|
基本
誤差
|
一般型
|
±1.5% FS(帶定位器)
|
±1.0% FS
|
-
|
±2.0% FS
|
|
特殊型
|
±4.0% FS(帶定位器)
|
±2.5% FS
|
-
|
-
|
|
回差
|
一般型
|
≤1.5% FS(帶定位器)
|
≤1.0% FS
|
-
|
≤1.5% FS
|
|
特殊型
|
≤3.0% FS(帶定位器)
|
≤2.0% FS
|
-
|
-
|
|
允許環境溫度
|
-10～+70℃
|
-10～+60℃
|
-10～+50℃
|
杭州中垣科技有限公司（ZYSCI）氣動薄膜調節閥的額定Kv·行程等技術指標
|
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定Kv
|
線性
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等百分比
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
額定行程L(mm)
|
16
|
25
|
40
|
60
|
|
氣動膜片有效面積
Ae(cm2)
|
280
|
400
|
600
|
1000
|
|
固有流量特性
|
線性、等百分比
|
|
固有可調比
|
30:1、50:1
|
|
允許泄漏量
|
硬密封: Ⅳ級(10^-4×Kv);軟密封:Ⅵ級(參見GB/T4213-2008)
|
