產品技術資料下載：ZXPE/ZMAY系列微小流量調節閥 產品說明書.PDF 樣本.PDF
國內微小流量調節閥現狀分析： 請點擊查看文章
前沿技術資訊：ZXPE微小流量調節閥設計結構及原理
現場工況：ZXPE微小流量調節閥工作現場
閥門技術：氣動調節閥用電氣閥門定位器反饋信號接線原理圖4-20mA(YT定位器,西門子6DR5定位器等)-新產品2021-杭州中垣
高精度微小流量閥芯采用V型切口設計，技術難度更高，品控要求更苛刻，當然有更高的控制精度。

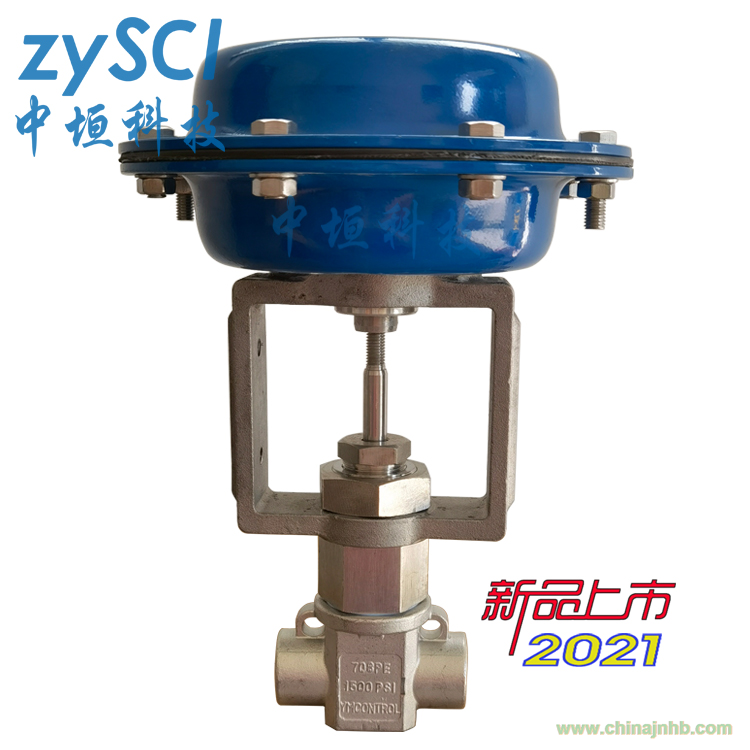

ZXPE型高精度氣動薄膜微小流量調節閥-新產品2021-杭州中垣，是專門針對小流量調節而開發的小口徑調節閥，氣動薄膜控制微小流量調節閥可廣泛控制各種氣體、液體、蒸汽的流量， Kv值可至0.005。因而杭州中垣的ZXPE高精度小流量調節閥可應用在許多需準確控制微小流量的場合，如氣動薄膜控制微小流量調節閥可用在精細化工、食品添加劑、醫藥、電子等行業。ZXPE高精度氣動薄膜微小流量調節閥-新產品2021-杭州中垣！
杭州中垣ZXPE微小流量調節閥的產品特點：
1、閥體流路嚴格按等截面低流阻設計，故壓降損失小。
2、閥芯采用加強型閥桿導向結構式，因而工作穩定性佳，特別能承受高速流體對閥芯沖擊。
3、執行機構采用多彈簧圓周均勻布置，使用高強度橡膠薄膜執行元件，能接受20-100KPa（3-15PSI）的標準氣壓控制信號。
杭州中垣科技的ZXPE氣動薄膜微小流量調節閥的主要性能指標
|
公稱通徑DN
|
1/4"、1/2"、3/4"（ZG螺紋,NPT螺紋）
|
|
額定流量系數Cv
|
直線
|
0.005
|
0.01
|
0.02
|
0.05
|
0.1
|
0.2
|
0.5
|
0.63
|
1.1
|
1.25
|
1.6
|
2.0
|
|
等百分比
|
—
|
—
|
0.02
|
0.05
|
0.1
|
0.2
|
0.5
|
0.63
|
1.1
|
1.25
|
1.6
|
2.0
|
|
額定行程（mm）
|
10、16
|
|
膜片有效面積Ae（cm2）
|
100、200
|
|
公稱壓力
|
MPa
|
1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0
|
|
Bar
|
16, 25, 40, 64(63)/20, 50, 110
|
|
Lb
|
ANSI：Class150、Class300、Class600
|
|
連接方式
|
內螺紋、法蘭、焊接式、VCR等定制
|
|
流量特性
|
直線、修正直線、修正等百分比
|
|
閥芯形式
|
針形（柱塞式）
|
|
固有可調比
|
50:1
|
|
執行機構形式
|
電子式
|
電源電壓：AC220V，DC24V等，控制信號：DC4-20mA等
|
|
氣動
薄膜式
|
氣源壓力：0.14/0.25MPa，彈簧范圍20~100KPa、40-200KPa等
|
|
允許泄漏量
|
Ⅳ級、Ⅵ級(微氣泡級)
|
|
工作溫度
t(℃)
|
-20～200 、-40～250、-60～250等
|
|
附件
|
電氣閥門定位器（SIEMENS：6DR5 Series、YTSeries、AVPSeries and so on）
電氣轉換器（BELLOFRAM：T-1000 Series）
電子式電動執行器（PSL Series）
|
主營范圍：閥門及自動控制工程（設備）全套專業解決方案供應商，
涉及控制閥門選型、結構與圖紙設計、閥門故障分析及技術維修與解決方案；
工業自動（過程）控制工程的設計與解決方案！
杭州中垣科技有限公司秉承技術至上，堅持技、工、貿相結合；
以市場為導向，緊跟市場需求；
以技術為核心，傳承工匠精神，高效快速響應市場變化；
企業采用OBM、ODM相結合的生產模式，部分高精度產品全程CNC加工，zui大程度上滿足產品精度及交貨時效。
