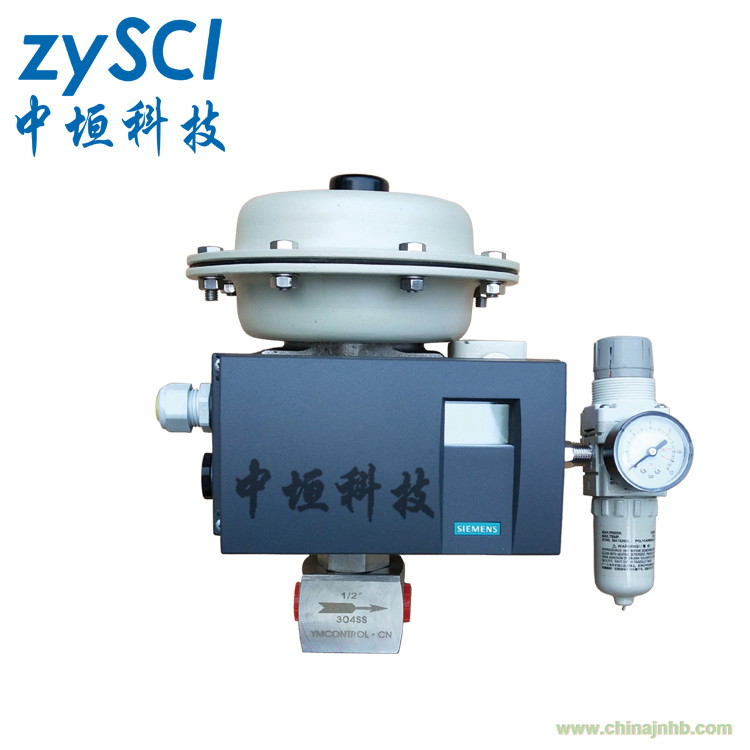

ZXPE-高精度微小流量氣動薄膜調節閥1500PSI-新款閥門推薦-杭州中垣，用于科研、制藥、精細化工等需微小流量的滴加場合Kv0.001,ZXPE系列微小流量閥通過DCS或PLC的控制，西門子智能型電氣閥門定位器6DR5010輸出的標準氣源信號20-100KPa（即3-15PSI）或DC4-20mA模擬信號來準確控制閥門的開度，從而ZXPE高精度微小流量氣動薄膜調節閥1500PSI-可準確控制被調介質的流量，實現微小流量的自動控制。ZYSCI
設計壓力1500PSI，10MPa，連接方式：法蘭、螺紋、焊接、VCR等，可來圖來樣定制
設計Kv值有Kv0.001，Kv0.002，Kv0.005，Kv0.01，Kv0.02，Kv0.05，Kv0.1，Kv0.2，Kv0.5，Kv1，Kv1.25，Kv1.6，Kv2
設計閥芯尺寸直徑Φ1mm，Φ2mm，Φ2.5mm，Φ3.5mm，Φ5mm，Φ6mm，Φ8mm，Φ10mm，Φ11mm
流量特性：直線Lin、等百分比EQ%。
杭州中垣科技的ZXPE氣動薄膜微小流量調節閥的主要性能指標
|
公稱通徑DN
|
1/4"、1/2"、3/4"（ZG螺紋,NPT螺紋）
|
|
額定流量系數Cv
|
直線
|
0.005
|
0.01
|
0.02
|
0.05
|
0.1
|
0.2
|
0.5
|
0.63
|
1.1
|
1.25
|
1.6
|
2.0
|
|
等百分比
|
—
|
—
|
0.02
|
0.05
|
0.1
|
0.2
|
0.5
|
0.63
|
1.1
|
1.25
|
1.6
|
2.0
|
|
額定行程
|
10、16
|
|
膜片有效面積Ae（cm2）
|
100、200
|
|
公稱壓力
|
MPa
|
1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0
|
|
Bar
|
16, 25, 40, 64(63)/20, 50, 110
|
|
Lb
|
ANSI：Class150、Class300、Class600
|
|
連接方式
|
內螺紋、法蘭、焊接式、VCR等定制
|
|
流量特性
|
直線、修正直線、修正等百分比
|
|
閥芯形式
|
針形（柱塞式）
|
|
固有可調比
|
50:1
|
|
執行機構形式
|
電子式
|
電源電壓：AC220V，DC24V等，控制信號：DC4-20mA等
|
|
氣動
薄膜式
|
氣源壓力：0.14/0.25MPa，彈簧范圍20~100KPa、40-200KPa等
|
|
允許泄漏量
|
Ⅳ級、Ⅵ級(微氣泡級)
|
|
工作溫度
t(℃)
|
-20～200 、-40～250、-60～250等
|
|
附件
|
電氣閥門定位器（SIEMENS：6DR5 Series、YTSeries、AVPSeries and so on）
電氣轉換器（BELLOFRAM：T-1000 Series）
電子式電動執行器（PSL Series）
|
