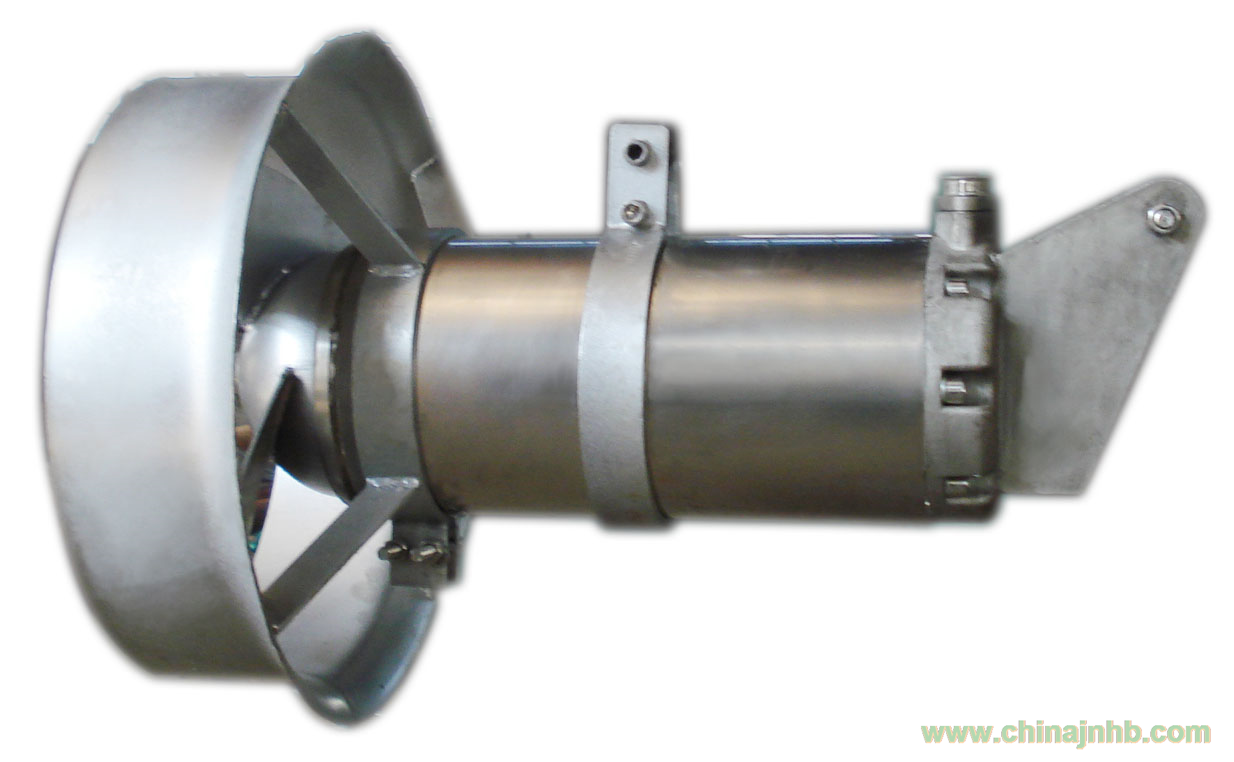

藍深集團股份有限公司QJB5/12-620/3-480S潛水攪拌機主要部件的設計
南京藍深潛水攪拌機
藍深水下攪拌機
藍深制泵集團污水攪拌機
1、電機部件
三相鼠籠式感應電機，絕緣等級F級、防護等級IP68；潛水式專業結構設計; 具有絕緣防護等級高、密封可靠、軸向短、效率高，噪音低的特點；
2、潛水式微型減速機構潛水式微型減速機構，是小中心距、小齒輪模數、小箱體外形的二級傳動緊湊型結構，并采用高強度材料，高加工精度，高標準裝配等手段滿足設計要求，達到了體積微型化、傳動大扭矩化、性能化的技術性能。使傳動更可靠、抗沖擊性能更強、運營更經濟。該結構技術的實施，極大地提升了產品的檔次，不僅使推流器的總體積縮小了32%，機械效率提高了6.7%，而且有效地解決了使用壽命短，容易損壞、需經常維修更換的技術難題。
3、密封
潛水工況，可靠密封是關鍵。潛水攪拌機推流設備采用油室內置雙端面機械密封、外置攔污多唇密封的結構型式，使機械密封油潤滑環境清潔，不受污水中污物的影響；攔污多唇密封攔擋污水中大顆粒污垢，纖維等，保護后面的雙端面機械密封件。這種組合式的動密封設計，布置合理、軸向結構短、密封恒久可靠。
4、葉輪水力件
高、中速攪拌機葉輪為后掠式三葉片，不銹鋼材料，模具化成型，工裝化制作，推力大、防纏繞、效率高。
低速推流器葉輪為大直徑二葉片。玻璃鋼材質，采用了軟件設計和加工中心制作整體式模具，成型工藝性好，生產可控性強。葉片造型科學，外形美觀，性能優越，且幾何誤差極小，平衡對稱度極高。
另外，玻璃鋼具有天然的防腐性能和防老化性能，較強的綜合機械性能、較小的密度等特點，成就了玻璃鋼葉輪耐腐蝕性強，水阻小、重量輕，水力性能化、推流效果大化、能量消耗小化技術優勢。玻璃鋼葉輪，品質高貴，影響深遠。
5、嬰兒床式V錐吸振耦合座
1)V錐結構，設計兩個開口向上、不同錐角和不同坡面的V型塊。工作時，推流器在提升機構及重力均衡作用下，沿水下導軌滑移，至預設V錐耦合座位置，在V型塊上斜面的自然導向下，逐漸楔入V型塊下錐，使推流器呈榫狀被自動楔緊和自然夾固，實現自動對中就位、自動固定夾緊。
2)吸振裝置，V型塊坡面設置橡膠減振墊，以吸收振動，抵御沖擊載荷，并自然調適設備的就位狀態。
3)嬰兒床式結構，耦合座整體呈嬰兒床式布置，四周盒式鋼結構，內部V錐吸振機構，渾然一體，猶如嬰兒床，設備平臥在其內工作，安靜祥和。
嬰兒床式V錐吸振耦合座，耦合就位，夾固自然；脫開分離，解枷自如；開啟運行，平穩自適。徹底解決了振動和使用壽命短的技術難題。為推流器推向客戶，走向一級市場打下了良好基礎。
6、滲水報警保護系統
滲水保護系統包含滲水報警浮球和油水探頭，滲水報警浮球設置在電纜線進線密封電機腔，監視電機腔漏水情況，一旦濕度超限，報警監視器立即報警，并自動切斷電源，保護電機不被燒壞；油水探頭設置在電機前軸承蓋下端，監視雙端面機械密封油室或減速機構進水情況。若情況異常，控制系統會立即報警和斷電，保護設備完好無損。
潛水攪拌機選擇潛水攪拌機的電機一般來說遵循幾個原則
潛水攪拌器通常也叫做潛水攪拌機，是污水處理過程中必不可少的攪拌機械，它是以旋轉運動吸收主機功率，并產生誘導速度.進而對流體產生推力并形成運動.使污水處理攪拌池內混合液保持一定流速，防止活性污泥在他底部沉積，并將污水與回流和再循環水流混合在一起使懸浮固體物均勻分布，從而使微生物與污水之間有充分的接觸，實現混合攪拌與推進一般池內水的流速在0.3m/s左右，以保證池內污水的反應可以充分進行。然而在日常使用中也會碰到一些疑難故障，常見的有齒輪箱故障及機械密封的故障。
1、齒輪箱的檢查：潛水攪拌器的齒輪箱加工精度較高，熱處理良好，但也泛起過齒輪輪齒打壞和齒輪軸未留軸向間隙的現象。對齒輪箱我們進行了的徹底的清洗，仔細檢查各齒輪、齒輪軸、軸承。發現輪齒表面光滑，無點蝕、交合現象，齒輪嚙合側隙正常，齒廓無顯著磨損；各軸承徑向、軸向間隙正常，內外圈及滾子表面均無點蝕雀斑，整體質量良好；各軸軸向間隙公道，手盤輸出軸，流動自如，無卡殼現象，也無異常聲響。因此，排除齒輪箱的故障。
2、機械密封的檢查：機械密封是潛水攪拌器輕易出故障的部件，常因磨損使機械密封失效，密封腔進水。我們首先分解了機械密封總成，對包括兩套機械密封，骨架油封，輸出軸，軸承，殼體及端蓋等零件進行了清洗檢查，并查驗了軸承座和輸出軸的有關尺寸，均未發現題目，說明機械密封部門完好，排除發生故障的可能性。
正因為故障不可避免，所以日常使用千萬要注意做好保養維護，主要如下：
1、每500立方米容積用1KW功率轉距要達到60Nm以上，經過實際檢驗收到效果較好。有的小葉輪快轉速則不能達到此效果。
2、圓型池，跑道型池，環型池可以減少10%功率，方型池，長方形池，三角形池則必須增加10%功率，池型越大功率相對可以減小。
3、介質密度每增加10%則功率必須增加30%。
4、方形池、長方形池還可以在葉輪大小、螺旋角、安裝位置、進出水口位置等方面來考慮做到無死角或小死角。
5、有關流速的問題，有許多推流用攪拌機，則必須提供原來流速、池型截面、長度等相關數據及要求達到的流速。
1、根據潛水攪拌機的負載及其工藝選擇，這方面主要是考慮電機的啟閉，轉速等因素；
2、根據負載轉矩、轉速變化范圍和啟動頻繁程度等要求,考慮電動機的溫升限制、過載能力和啟動轉矩,合理選擇電動機容量,并確定冷卻通風方式。同時選定的電動機型號和額定功率應滿足攪拌設備開車時啟動功率增大的要求。
3、根據設備使用場所和環境的不同選擇，在不同的環境下，要考慮潛水攪拌機的電機各類不同的防護方式和結構，如在易燃易爆環境下，要考慮電機的防爆；在易腐蝕換下，考慮電機抗腐蝕能力。
4、根據潛水攪拌機的高轉速和對電力傳動調速系統的過渡過程的性能要求,以及機械減速的復雜程度,選擇電動機的額定轉速。
5、根據當地環境電壓選擇，每個地方的電壓可能會有所不同，所以對于電機的電壓等級要謹慎選擇。
因此，電機作為潛水攪拌機中運行的關鍵部件，在對電機選用時我們一定要遵循上述的選擇要點，從而選擇出合適的設備，以此來保證潛水攪拌機后期的整體運行，和設備使用壽命的延長。
