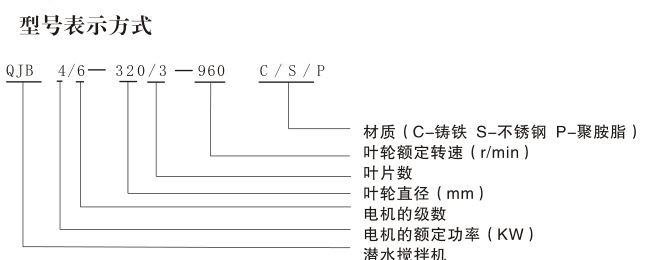

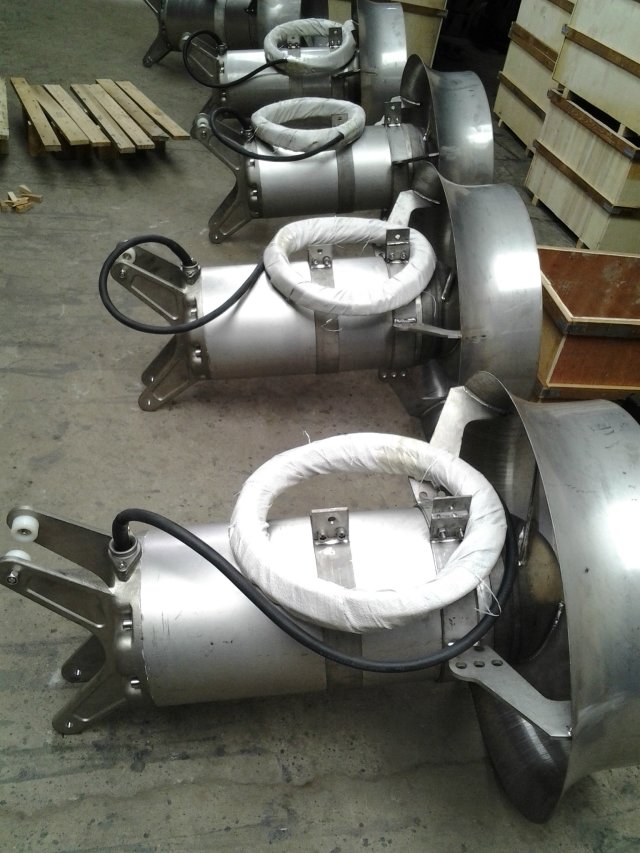

南京藍深潛水攪拌機QJB1.5/8-400/3-740S

QJB1.5/8-400/3-740S水下攪拌機

不銹鋼潛水攪拌器

藍深集團潛水攪拌器

潛水推流攪拌器

材質：304不銹鋼

電機功率：1.5KW

電機極數：8級

葉輪直徑：400mm

葉輪轉速：740轉/分

葉輪數目：3片

配國標全銅線圈電機

YCW型水下密封電纜

南京藍深集團潛水攪拌機又稱潛水推進器，它的主要作用就是攪拌以及推流。根據推流攪拌理論，我們知道，影響攪拌器水利性能的主要為葉輪的形狀、尺寸以及安放角。所以，攪拌器的關鍵的部位為葉輪，葉輪優化得越好，攪拌機的工作效率也就越高，從而讓攪拌葉輪產生流場大化，創造較好的流態。那么潛水攪拌機葉片葉輪設計有哪些技術？


潛水攪拌機的葉片式流體機械是通過葉輪與連續繞流葉片的流體介質之間進行能量轉換的一類機械,在國民經濟中起著極其重要的作用。潛水攪拌機則屬于葉片式流體機械的一種目前,水力機械葉片設計方法有升力法、保角變換法、統計法、奇點分布法123134等以下幾種。

(1)潛水攪拌機葉輪升力法

升力法是早用來設計軸流泵葉輪葉片與船用螺旋槳轉輪的方法,目前仍然廣泛采用。升力法設計葉片的假定是:潛水攪拌機葉輪葉片數很少,在葉輪葉片柵中的液體繞流接近于繞單個機翼的繞流。因而葉輪葉片柵中翼型相互作用對繞流特性影響不大。

根據上述假定,可以把軸流式葉輪葉片柵中的每一個翼型看作是孤立的,并應用在風洞中進行單個翼型的實驗結果設計葉片。但是上述假定具有一定的近似性。為此在潛水攪拌機設計中,根據經驗資料,對流體繞流柵中翼型與單獨機翼的差別進行修正。可利用文獻1中的曲線所示的修正系數進行修正,從圖中查得修正系數L,式中,P2—單獨機翼翼型的升力系數;P,—柵中翼型的升力系數:L—修正系這種方法在很大程度上依賴機翼的實驗數據,是一個半理論半經驗的方法,也是目前廣泛采用的方法。在積累了豐富的實驗數據條件下,這是一種方便準確的設計方


(2)潛水攪拌機葉片保角變換法

保角變換法是將平面直列葉柵的繞流保角變化為已知的繞流進行研究分析,常將潛水攪拌機平面葉柵保角變換成單位圓的繞流,而單位圓的繞流計算問題在流體力學中已得到很好的解決。保角變換法的基本思想是:通過一個解析變換z=f(),把位于物理平面(z)上比較復雜的物面邊界變換到輔助平面(4)上的簡單邊界。通過解折變換z=f(5)建立物理平面(z)和輔助平面()上對應的流動關系對應的輔助平面上W()仍然是一個解析函數,它仍然代表一種平面有勢流動般來說,輔助平面上w(4)復勢的解是已知的,或利用鏡像法等簡單方法很容易求解。

因而可求得物理平面Z上相應的復勢W(z)·所以保角變換法的關鍵在于尋求適當的解析函數:z=f(5),把復雜的物面形狀變成簡單的物面形狀保角變換法主要用來解決由彎度不大的薄翼或理論翼型組成的平面葉桶繞流正反問題4-m。保角變換法設計的優點是可以得到準確的解析解,但對于復雜邊界確定這種變換函數是困難的。因此在軸流式葉片設計中,這種設計方法已經很少采用。

對于潛水攪拌機來說，它需要潛入液下進行作業，這也就說明攪拌物質和環境體積大小、密度大小、硬度大小、溫度高低，甚至是水深、水池形狀等都有著密切的關系。通用規則即為：

1、看設計。

更為先進的設計理念說明機器的機構將會更加合理，更適合在污水液下進行作業。

2、看流量。

專業生產商會有自己的一套檢測標準，計算流量基本是繞不開的流程，在此基礎上的各種優化，或者差異化調整都是必要的。

3、看推力。

這是一種正在被廣泛接受的選型參數模式，業界普遍認為，推力標準的完善有利于選型程序的透明化。

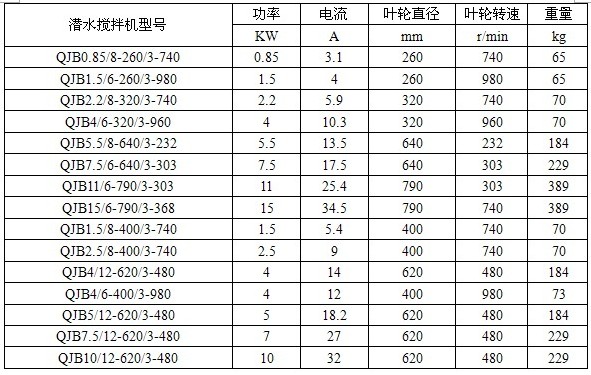

潛水攪拌機在選購前要了解的參數包括型號、直徑、葉輪轉速、電機功率、材質、推力范圍、適用范圍等。在投入運行后，由于較常處于封閉或者半封閉狀態，所以應盡量選擇易于維護的產品。另外，也要注意以下幾點的維護。

1、定期更換潤滑油，一般周期為半年；

2、在對機器進行拆卸時要格外注意設備的密封性；

3、定期對軸承進行更換；

4、如果油箱發生堵塞，要及時解決。

南京藍深潛水攪拌機的安裝的安裝方式是比較多的，主要是根據安裝系統以及尺寸來進行安裝，下面會為大家介紹兩種較為常用的安裝方式，除此之外，如有需要博得流體還可以提供其他安裝辦法以及指導。這些安裝方式在無需排出池中污水的情況下，能快速拆裝潛水攪拌機，并且安全可靠。

潛水攪拌機的安裝要求如下

①保證攪拌機在檢修時候，可以方便地拆除；

②應能將攪拌機的吊鏈固定在井筒某一部位，以便以后方便的使用；

③每一臺攪拌器安裝在一只固定式的構筑物當中，攪拌機應能通過導向裝置降至構筑物當中就位；

④各個部件間做上裝配記號，在需要的地方應配有定位銷，以便在現場能正確地再次裝配和定位；

⑤攪拌機附件及其電纜，應能夠浸沒在20米的水深中連續運行而不會受到損壞，并且應有更加可靠的密封性。

安裝方式1：主要由導桿、上轉盤、支撐槳、下轉盤組成．潛水攪拌機通過下轉盤與導桿聯接，懸掛于導桿下部，導桿則通過上轉盤固定上支撐架上，潛水攪拌機可通過下轉盤上聯接螺栓位置的改變，在垂直面上與水平面成一定的傾角安裝；潛水攪拌機也可通過上轉盤與導桿的聯接螺栓位置的改變繞上轉盤軸線作360°旋轉，以適應不同方向攪拌或推流，消除水池中的死區，使水流處于較好的運行狀態。

安裝方式2：主要由手拉葫蘆、起吊架、直起吊環鏈、支座、導桿、中間支撐槳（池深≤6米時無）、限位架、底座等組成。導桿通過焊接在本體上的鉸軸定位于支座、中間支撐架、底座同心軸線上，并可在水平面內轉動±60°，以適應不同方向攪拌或推流，消除水池中的死區，使水流處于較好的運行狀態，潛水攪拌機通過導輪沿導桿上下移動，起吊架可安在支座上并可繞其定位軸線旋轉360°，以方便安裝及維護。為增加潛水攪拌機運行時的可靠性，減緩潛水攪拌機運行中的振動，一般限位架直接焊在導桿上，并在潛水攪拌機與限位架加設減震塊。限位架焊接在導桿上可出廠前焊接，也可在現場安裝時焊接。如用戶無特殊要求，一般在出廠前焊接。

潛水攪拌機的潛水深度可以根據需要進行垂直方向的調節。吊架座、支撐架和下托架與池的聯結均采用膨脹螺栓固定，無需預留孔。客戶定貨時，請提供池深H，以便我們加工時確定導桿尺寸及支撐架的數量。安裝系統的材質采用不銹鋼（或碳鋼）制造。起吊裝置除吊架座外，數臺攪拌機可共用一套。

潛水攪拌機安裝注意事項：

1、導桿應與水平面垂直，可采用鉛錘校正；

2、起吊潛水攪拌機時，葉輪端較水平面應上仰5°；

3、起吊中心和潛水攪拌機的起吊重心處于同一垂直線上。
