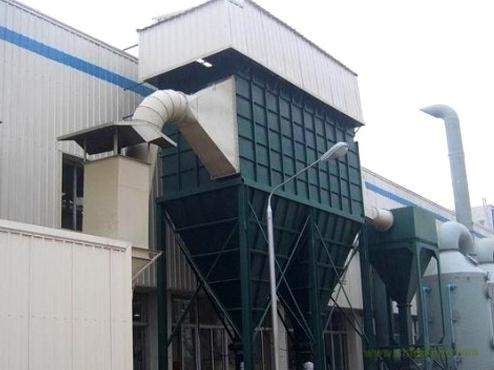

我們從結構設計的角度來看，氣箱脈沖布袋除塵器的結構主體有箱體、袋室、灰斗、進出風口四大部分組成，并配有支柱、爬梯護欄壓氣管路系統和清灰控制機構組成。箱體主要是固定布袋、骨架機器路元件之用，并制成全密封形式，清灰時，壓縮空氣管先進入箱體，在進入各濾袋室內部。頂部并設有入孔檢查門，安裝和換袋籠全部在頂部進行，十分方便，根據規格的不同，箱體又分為若干個室，相互之間均有隔板隔開，互不透氣，以便實現離線清灰。每個室設有一個提升閥，以切換過濾氣流。
袋式除塵器除塵效率高，與其除塵機理密不可分。當含塵氣體通過除塵器下部的進風管進入灰斗時，由于導向板的撞擊和氣速的降低，粗顆粒粉塵將落進灰斗，剩余的細顆粒粉塵將隨氣體進入濾袋室。由于過濾材料纖維和織物的慣性、擴散、阻隔、吊鉤和靜電等因素，將灰塵保存在濾芯袋中，凈化氣體從袋中逸出，通過排氣管排出。過濾袋上沉積的灰塵采用氣體反沖洗的方法去除，并通過雙層卸灰閥將粉塵去除到灰斗上，然后通過雙層卸灰閥排放到輸灰裝置。
布袋上的積灰也可采用噴射脈沖氣流的方法除去，以達到除灰的目的，濾袋中的灰塵可由除灰裝置除去。布袋除塵器的高效率也離不開過濾材料。過濾材料的性能和質量直接關系到袋式過濾器的性能和使用壽命。過濾材料是制造濾袋的主要材料，其性能和質量是推動袋式除塵技術進步的關鍵，影響其應用范圍和使用壽命。
過濾除塵裝置由袋式除塵器和顆粒層除塵器組成，前者通常采用有機或無機纖維織物制成的濾袋作為過濾層，后者在過濾層中使用不同粒徑的顆粒。如石英砂、河砂、陶粒、礦渣等組分。當粉末反復附著在過濾袋的外表面時，粉末層的厚度增加，袋式除塵器的阻力值增大。脈沖閥膜片發出指令，左、右脈沖閥開啟時，壓縮空氣通過高壓封裝，如果沒有粉塵或小到一定程度，機械清灰工作就會停止。
脈沖布袋除塵器過濾袋噴吹壓縮空氣，清灰機構由氣囊、噴嘴和電磁脈沖控制閥組成。在過濾室中每排濾袋的出口的頂部設置有噴嘴。噴嘴的下側直接與濾袋的中心相對。在每個噴嘴上設置脈沖閥，與壓縮氣囊連通。清灰時，電磁閥打開脈沖閥，由清灰控制裝置（壓差或正時、手動控制）噴射壓縮空氣，按照設定程序打開電磁脈沖噴射。壓縮氣體通過噴射管上的噴嘴在短時間內通過脈沖閥導入過濾袋，形成空氣波，使過濾袋從袋口急劇下沉。強烈的膨脹和沖擊振動，造成強烈的除塵效果，抖落濾袋上的灰塵。
