1.1產品簡介

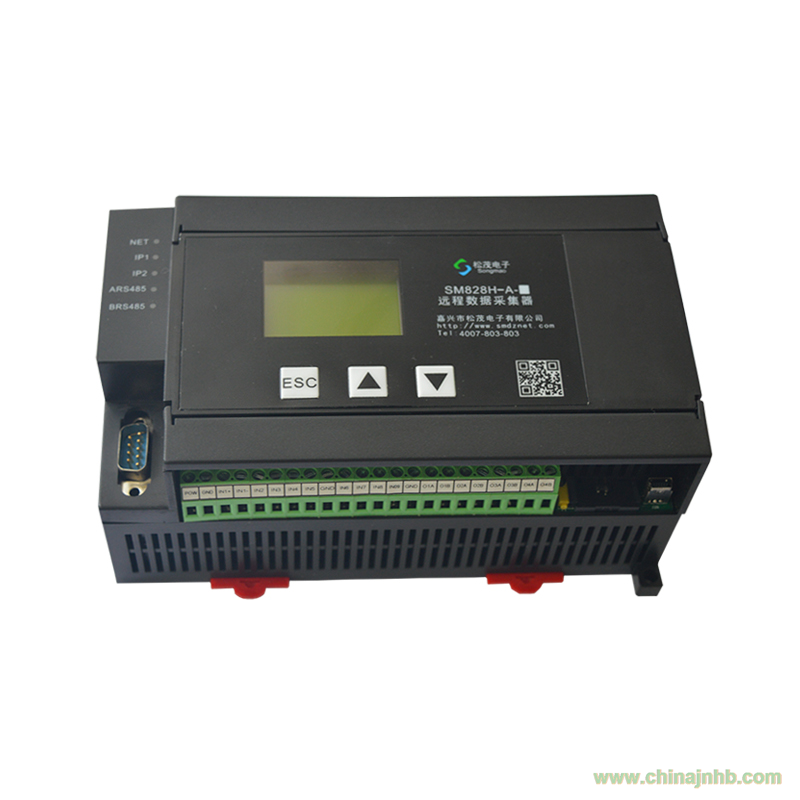

SM828H-A系列數據采集器是基于GPRS傳輸?shù)囊惑w化采集器RTU系統。它以高檔ARM處理器為核心，由高精度運算放大器、接口芯片、看門狗電路、液晶顯示屏、鍵盤及輸入輸出回路等組成，并且嵌入通信模塊。所構成的遠程數據采集RTU終端，具有性能穩定、性價比高等特點。
由于SM828H-A系列數據采集器是專為工業產品集成設計的，在溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，保證了惡劣環境下的穩定工作，為您的設備提供了高質量保證。
1.2產品性能
● 具有八路模擬量采集，高精度A/D同時采樣功能。
● 具有四通道脈沖量計數功能及九路開關量采樣功能。
● 具有四通道DO繼電器形式輸出接口，可以定義成報警自動控制或者指令控制。
● 具有兩路RS485和一路RS232儀表通訊接口，支持標準的MODBUS_RTU協議及內置20多種流量計通訊協議。
● 配用液晶顯示模塊及鍵盤，人機界面友好。
● 可組態采集數據的參數類型、量程、零點、上下限報警值、上上下下限閥值及脈沖底度等。
● 可組態站號、時間、通訊參數等。
● 安裝GPRS或者全網通模塊時，支持動態域名及固定IP。
● 安裝GPRS或者全網通模塊時，支持數據傳輸?shù)腢DP或者TCP方式。
● 可組態模擬量及開關量報警使能。
● 本地可以查詢參數及實時數據，還能設置所有運行參數。
● 具有斷電記憶功能，斷電后不需要重新設置參數。
● 配用大容量EEPROM，每五分鐘保存一次數據，能夠保存兩個月的歷史數據。
● 通訊收發及模塊狀態指示燈能清晰的指示采集器的工作態度。
1.3可擴展產品性能
● 可擴展四路開關量采樣功能。
● 可擴展四路4～20mA模擬量采集，高精度A/D同時采樣功能。
● 可擴展兩路4～20mA模擬量輸出。
● 可擴展兩通道DO繼電器形式輸出接口。
● 通訊模塊可選擇2G GPRS模塊、4G全網通模塊或者工業以太網關。
1.4主要參數
● 外殼尺寸：長180 mm × 寬100 mm × 高77 mm。
● 工作環境溫度：-20℃～+80℃。
● 儲存溫度：-25℃～+80℃。
● 電源輸入電壓：DC 9～24V。
● 模擬量輸入阻抗：250Ω，可以采集4～20mA，0～5V直流信號。
● 脈沖及開關量：輸入采用光電耦合隔離，高低電平在20ms以上的寬度。
● 繼電器輸出接點容量：5A/DC 30V，或者5A/AC 250V。
● 防護等級：IP65。
