一、產品簡介

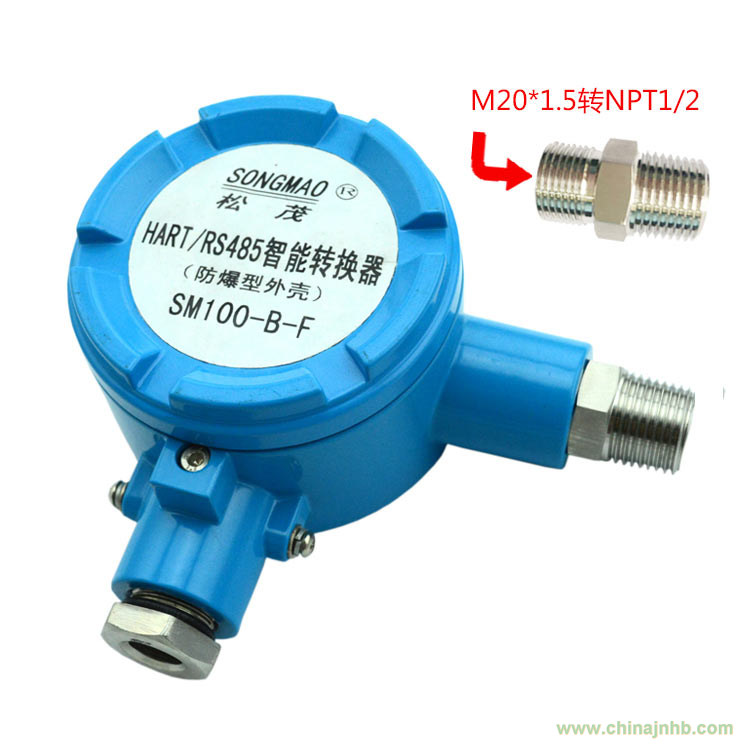

SM100-B-F HART智能轉換器是采用ARM微處理器、HART協議調制解調專用芯片并結合大量的實踐經驗所研發的產品。按照工業產品要求進行設計，具有很高的可靠性及穩定性。智能轉換器配有標準的RS485接口，能與有HART協議智能儀表進行數據透明傳輸或者采用MODBUS_RTU協議讀取數據，保證數據進行實時傳輸。
HART 協議使用 Bell202 頻移鍵控(FSK) 標準，在4-20mA基礎上疊加調制數字信號,使得HART 協議儀表在不干擾4-20mA模擬量信號的同時允許雙向數據通訊。SM100系列智能轉換器就是數字信號與模擬信號進行雙向調制解調的智能轉換器。

二、產品特點
● 配有RS485通訊接口,可以進行參數配置、更改通訊波特率及奇偶校驗位,與HART總線上的1200通訊速度無關，從而提高整個系統的運行速度。
● 采用工業通用防爆型鋁外殼,適用于防爆區使用。
● 配有專用配置軟件,通過SM100系列智能轉換器,可以與HART協議智能儀表進行數據通訊，及對智能轉換器參數配置
● 支持標準的MODBUS_RTU 協議。
● 支持同時連接單臺HART協議智能儀表。
● 支持多種特殊HART協議智能儀表，并能自定義讀取HART儀表特殊HART協議指令。

三、產品技術參數
● 電源: DC12—24V：電源的波紋不得大于200mV,電流需提供100mA。
● 工作溫度：-20℃ — 80℃。
● 相對濕度：10% — 80%。
● 外型尺寸: 120mm*120mm*60mm。

四、 指示燈指說明
 M 指示燈  RS485通訊指示
 H 指示燈  與HART儀表通訊顯示
 P 指示燈  電源指示

五、與流量計對接圖
二線制HART儀表接線實物圖

四線制HART儀表接線實物圖

六、SM100-B-F轉換器接線示圖
