一、產品簡介
HART-TCP HART以太網數據采集器是集成HART協議與以太網通訊于一體的高科技產品,是微型RTU系統，采用高檔ARM單片機為核心，、由高精度運算放大器、接口芯片、硬件看門狗電路及HART調制解調芯片，具有性能穩定，性價比極高等特點。
由于HART-TCP遠程數據采集器是專為工業集成設計的，在溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，保證了惡劣環境下的穩定工作，為您的設備提供了高質量保證。
二、 產品性能
● 具有兩路模擬量采樣，12位高精度A/D同時采樣功能。
● 具有四路開關量采樣功能。
● 具有一路HART接口。
● 具有一路RS485接口，專用于RS485儀表通訊。
● 可組態采集數據的參數及量程、零點等。
● 具有斷電記憶功能，斷電后不需要重新設置參數。
● 配用大容量EEPROM，根據設置的保存間隔時間，進行數據保存。
● 電源及模塊狀態，RS485通訊及HART通訊指示燈能清晰的指示采集器的工作狀態。
● 通過HART協議直接從儀表里讀取數據。
● 本地、遠程都可以查詢和設置所有運行參數。
● 可以通過以太網絡配置參數。
三、 主要參數
● 安裝尺寸：長120 mm × 寬80 mm × 高40 mm。
● 工作環境溫度：-20℃～+80℃。
● 儲存溫度：-25℃～+80℃。
● 電源輸入電壓：DC 12～24V。
● 模擬量輸入阻抗為：250Ω，可以采集DC 4～20mA，DC 0～5V直流信號。
● 開關量采用光電耦隔離，輸入電壓為DC 0～5V。
● HART協議采樣電阻為250Ω。
● 防護等級：IP65。
四、HART-TCP HART以太網數據采集器硬件簡介

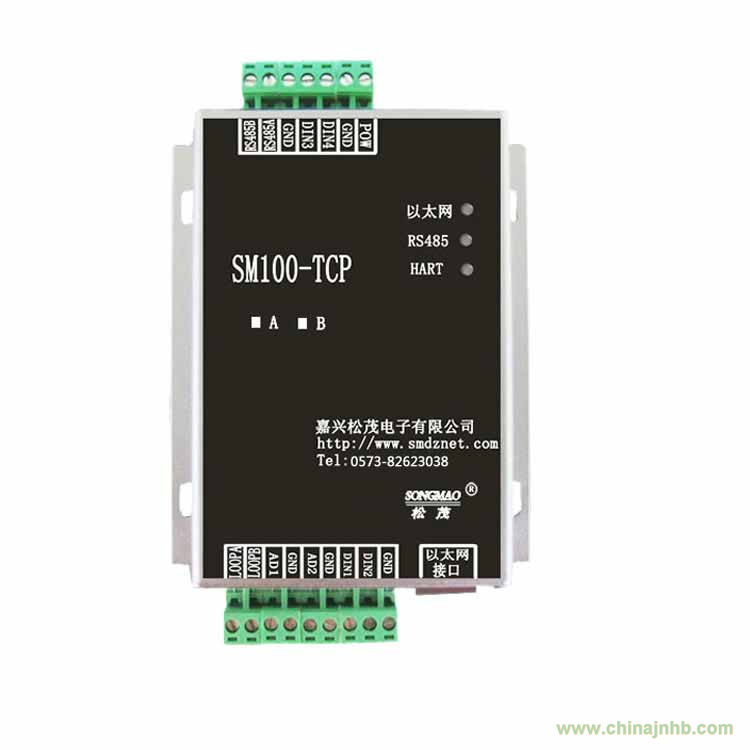

1.指示燈指示說明
● 以太通訊指示燈：在以太網通訊時閃爍。
● RS485通訊指示燈：在與RS485儀表通訊時閃爍。
● HART通訊指示燈： 讀取HART儀表數據時閃爍。
2. 接線圖
