信號和勵磁線
1.1信號線處理
熱表與傳感器配套使用時，對被測流體電導率大于50μS/cm的情況，流量信號傳輸電纜可以使用型號為RVVPB2*0.12*280 mm 2的聚氯乙烯護套金屬網屏蔽信號電纜。使用長度應不大于100m。信號線與傳感器配套出廠。本熱表提供有等電位激勵屏蔽信號輸出電壓，以降低電纜傳輸?shù)姆植茧娙輰α髁啃盘枩y量的影響。當被測電導率小于50μS/cm或長距離傳輸時，可使用具有等電位屏蔽的雙芯雙重屏蔽信號電纜。 例如STT3200專用電纜或BTS型三重屏蔽信號電纜。
1.2 勵磁電流線
勵磁電流線可采用二芯絕緣橡皮軟電纜線，建議型號為RVVP2*0.12*250mm2。勵磁電流線的長度與信號電纜長度一致。
當使用STT3200專用電纜時，勵磁電纜與信號電纜合并為一根。

轉換器安裝接地要求
轉換器殼體接地端子應采用不小于1.6mm2接地銅線接大地。從轉換器殼體到大地的接地電阻應小于10Ω。
首先將Φ20紫銅管，切割成1700mm長（根據需要可加長）做成地釘埋地1500mm（注意：埋地釘時，在地釘尖端撒一層碎木碳，再澆灌鹽水）；
其次將4mm2紫銅線焊接在地釘上，最后將地線連接到傳感器法蘭、接地環、管道法蘭上，見圖1.7。
注意：固定地線螺釘、彈墊、平墊要求用不銹鋼材料。

圖1.7 轉換器接地示意圖
二、儀表參數介紹
1、流量參數
1.1儀表工作模式

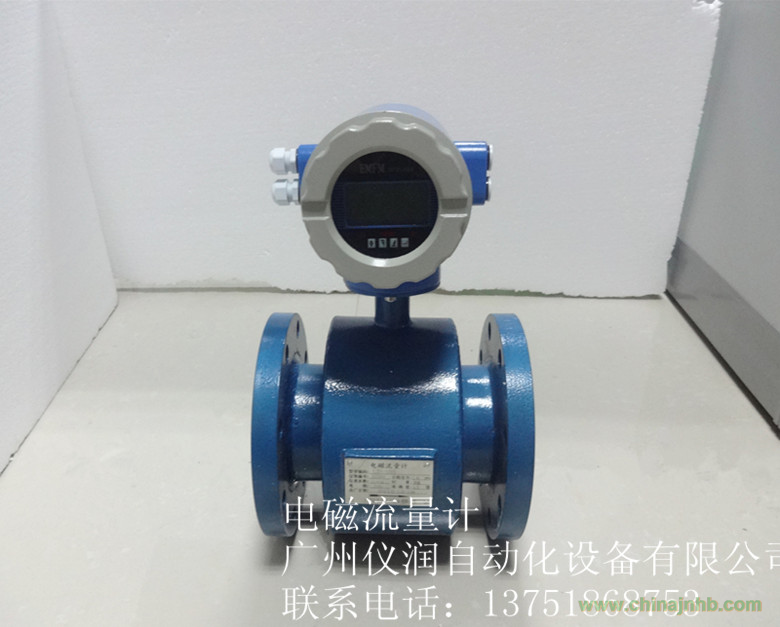

L_MagH電磁流量計熱表有三種工作模式：熱表工作模式、冷表工作模式、冷表熱表模式。
熱表模式：只對熱量進行計算，是儀表的默認方式。“H”表示熱量
冷表模式：只對冷量進行計算。“R”表示冷量
冷表熱表模式：冷表熱表都進行計算，分別顯示。
1.2測量管道口徑
L_MagH電磁流量計熱表配套傳感器通徑范圍：10～2000毫米。
10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000。
1.3熱量流量、冷量流量單位
 儀表熱量顯示單位有：MJ/h、GJ/h、KWh/h、MWh/h四種可供選擇。
1.4測量阻尼時間
即濾波時間,長的測量阻尼時間能提高儀表流量顯示穩定性及輸出信號的穩定性，適于總量累計的脈動流量測量。短的測量阻尼時間表現為快地測量響應速度，適于生產過程控制中。測量阻尼時間的設置采用選擇方式。
1.5 流量方向擇項
如果用戶認為調試時的流體方向與設計不一致，用戶不必改變勵磁線或信號線接法，而用流量方向設定參數改動即可。
1.6流量零點修正
零點修正時應確保傳感器管內充滿流體，且流體處于靜止?fàn)顟B(tài)。流量零點是用流速表示的，單位為ｍｍ／ｓ。熱表流量零點修正顯示如下：

上行小字顯示：FS代表儀表零點測量值；
下行大字顯示：流速零點修正值；
當FS顯示不為“0”時，應調修正值使FS = 0。注意：若改變下行修正值，F(xiàn)S值增加，需要改變下行數值的正、負號，使FS能夠修正為零。
流量零點的修正值是傳感器的配套常數值，應記入傳感器的記錄單和傳感器標牌。記入時傳感器零點值是以ｍｍ／ｓ為單位的流速值，其符號與修正值的符號相反。
1.7小信號切除點
小信號切除點設置是用流量表示的。小信號切除時，只顯示流速，切除流量、百分比的顯示及信號輸出。
1.8溫差信號切除
溫差信號切除：當入口出口溫差低于此設置時，儀表對熱量冷量不計算。
1.9流量總量單位
熱表顯示器為9位計數器，最大允許計數值為999999999。
使用流量總量單位為:m3（立方米）。
流量總量當量為：0.001m3、  0.010m3、  0.100m3、  1.000m3 。
1.10熱量、冷量總量單位
熱表顯示器為9位計數器，最大允許計數值為999999999。
使用熱量總量單位為:MJ、GJ、KWh、MWh。
熱量總量當量為：0.001MJ、  0.010MJ、  0.100MJ、  1.000MJ
0.001GJ、  0.010GJ、  0.100GJ、  1.000GJ
0.001 KWh、  0.010 KWh、  0.100 KWh、  1.000 KWh
0.001 MWh、  0.010 MWh、  0.100 MWh、  1.000 MWh
注意：KWh、MWh單位是只能顯示8位有效數字，累計最大99999999；冷量累計有方向顯示累計量比熱量總量少一位。
1.11反向測量禁止
L_MagH電磁流量計熱表帶有反向輸出禁止功能，當“禁止”時，不計算熱量、冷量，無輸出，只有流速顯示；當“允許”時，熱表一切工作正常，由于原則上流量反向不應計算熱量、冷量，所有默認設置為“禁止”
2、輸出參數
2.1電流輸出方式
L_MagH電磁流量計熱表電流輸出有五種方式：流量輸出、熱量輸出、冷量輸出、冷熱狀態輸出、流量方向輸出。
流量輸出：電流按瞬時流量百分比輸出，百分比位置顯示流量的百分比；
熱量輸出：電流按瞬時熱量百分比輸出，百分比位置顯示熱量的百分比；
冷量輸出：電流按瞬時冷量百分比輸出，百分比位置顯示冷量的百分比；
冷熱狀態輸出：電流輸出表示冷量或熱量，冷量時為20mA，熱量時為4 mA；
流量方向輸出：電流輸出表示流量正反向，反向時為20mA，正向時為4 mA。
2.2流量、熱量、冷量量程設置
儀表量程設置是指確定上限流量值，儀表的下限流量值自動設置為“0”。
因此，儀表量程設置確定了儀表量程范圍，也就確定了儀表百分比顯示、儀表電流和頻率輸出與流量、熱量、冷量的對應關系：
儀表百分比顯示值 = （流量值測量值 / 儀表量程范圍）*  100 %；
儀表電流輸出值   = （流量值測量值 / 儀表量程范圍）* 20 mA + 4mA；
儀表頻率輸出值   = （流量值測量值 / 儀表量程范圍）*  頻率滿程值。
2.3脈沖輸出類型
L_MagH電磁流量計熱表脈沖輸出有十六種方式：流量脈沖Ltr、流量脈沖m3、
熱量脈沖MJ、熱量脈沖GJ、熱量脈沖KWh、冷量輸出MWh、冷量脈沖MJ、冷量脈沖GJ、冷量脈沖KWh、冷熱輸出MWh、冷熱脈沖MJ、冷熱脈沖GJ、冷熱脈沖KWh、冷熱輸出MWh、冷熱狀態輸出、流量方向輸出。
頻率輸出方式：頻率輸出為連續方波，頻率值與流量百分比相對應，詳見2.4；
脈沖輸出方式：脈沖輸出為矩形波脈沖串，每個脈沖表示管道流過一個流量當量，脈沖當量由“脈沖輸出類型”和下面的“輸出脈沖系數”兩參數配合設置。脈沖輸出方式多用于總量累計，一般同積算儀表相連接；
冷熱狀態輸出：脈沖輸出表示冷熱狀態時，熱量為低電平，冷量為高電平；
流量方向輸出：脈沖輸出表示流量方向時，正向?yàn)榈碗娖剑聪驗楦唠娖健?br /> 2.4頻率輸出上限
L_MagH電磁流量計熱表頻率對應流量百分比輸出（不對應熱量和冷量），范圍可選1~5000。計算公式如下：
儀表頻率輸出值   = （流量值測量值 / 流量量程范圍）*  頻率滿量程值；
2.5輸出脈沖系數
脈沖系數即脈沖當量，范圍為0.001～59.999，單位與所選脈沖輸出類型單位一致，用于計量脈沖輸出。
2.6輸出脈沖寬度
脈沖輸出為低電平有效，脈沖寬度：01~499.9ms
