一、 產品闡述

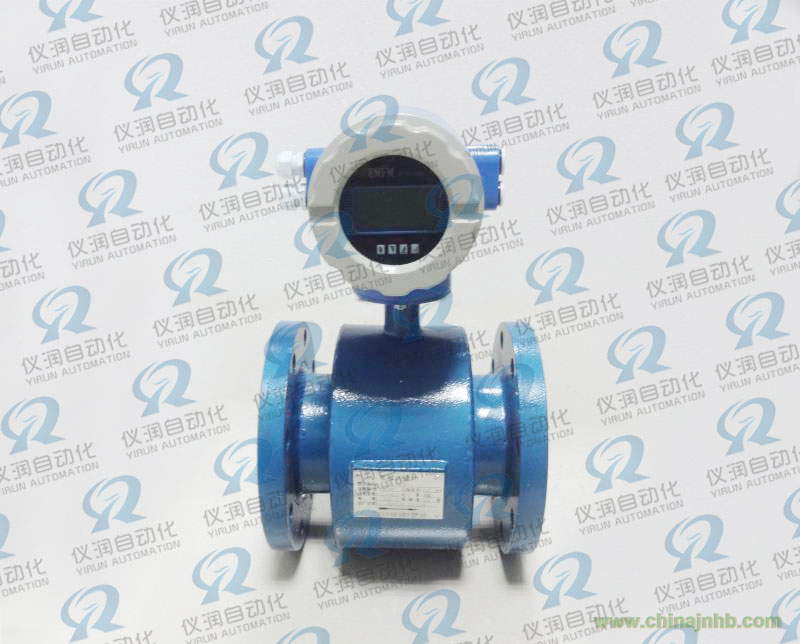

LD型電磁流量計符合標準JJG 1033-2007《電磁流量計》，是一種測量導電介質體積流量的感應儀表，在進行現場監測顯示的同時，可輸出標準的電流信號，供記錄、調節、控制使用，實現檢測自動控制，并可實現信號的遠距離傳送。可廣泛應用于自來水、化工、煤炭、環保、輕紡、冶金、造紙等行業中的導電液體的流量計量。已取得了國家防爆電氣產品質檢中心頒發的防爆合格證，防爆標志為Exd11CT6，適用于各種爆炸性環境的液體測量。儀表的安裝形式有一體型和分體型。
二、 特點
★測量管內無可動部件，便于維護管理；無阻流部件，因此無壓力損失。
★被測液體最低導電率≥5μs/cm，配合各種襯里材質，可適用與測量各種酸、堿、鹽溶液及泥漿、礦漿、紙漿等介質的流量。
★流量的測量不受流體的密度、粘度、溫度、壓力和導電率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，測量精度高。
★合理選用襯里及電極材料，可實現良好的耐腐蝕性和耐磨性。
★低頻矩形波激磁，不受工頻及現場各種雜散干擾的影響，工作穩定可靠。
★不受流體方向影響，正反向均可準確計量
★量程比1.120（0.1m/s-12m/s）,滿量程流速范圍寬。
★漢字液晶背光顯示，可在線修改參數，操作簡單方便。
★具有空管測量、報警功能，并能適應不同的流體介質。
★掉電時間記錄功能，自動記錄儀表系統電源間斷時間，補算漏計流量。
★小時總量記錄功能，以小時為單位記錄流量總量，適用于分時計量制。
三、 測量原理
電磁流量計是運用法拉第電磁感應定律原理，即導電物體在磁場中作
切割磁電線運動時，導體中產生感應電動勢。其感應電動勢E為：
式中：K-儀表系數
B-磁感應強度（T）
d-電極間距（m ）
V-流體平均流速（m/s）
S-導管內截面積（m2）
測量流量時，導電性液體以流速V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過與液體直接接觸的電極檢出。對于同一流量計S、B、d為常量，所以流量與感應電動勢E（或流速V）的大小成正比。
電磁流量計及變送器 安裝使用說明書 【-2-】
四、整機和傳感器技術數據
|
執行標準
|
JJG 1033-2007
|
|
公稱通徑
|
15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000
|
|
最高流速
|
15m/s
|
|
精確度
|
DN15-DN600
|
示值的：±0.3％（流速≥1m/s）; ±3mm/s
（流速＜1m/s）
|
|
DN700-DN3000
|
示值的：±0.5％（流速≥0.8m/s）; ±4mm/s
（流速＜10.8m/s）
|
|
流體導電率
|
≥5μs/cm
|
|
公稱壓力
|
4.0Mpa
|
1.6Mpa
|
1.0Mpa
|
0.6Mpa
|
6.3、10Mpa
|
|
DN15-DN50
|
DN15-DN600
|
DN200-DN1000
|
DN700-DN3000
|
特殊訂貨
|
|
環境溫度
|
傳感器
|
-25°C﹣+60°C
|
|
轉換器及一體型
|
-10°C﹣+60°C
|
|
襯里材質
|
聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯（F46）
|
|
最高流體溫度
|
一體型
|
70°C
|
|
分離型
|
聚氯丁橡膠襯里
|
80°C；120°C（訂貨時注明）
|
|
聚氨酯襯里
|
80°C
|
|
聚四氟乙烯襯里
|
100°C；150°C（訂貨時注明）
|
|
聚全氟乙丙烯（F46）
|
|
電極材料
|
不銹鋼0Cr18Ni12M02Ti、哈氏合金B、鈦、鉭、鉑銥合金
|
|
外殼防護
|
DN15-DN3000分離型橡膠或聚氨酯襯里傳感器
|
IP65或IP68
|
|
其它傳感器、一體型流量計和分離型轉換器
|
IP65
|
|
間距（分離型）
|
轉換器距離傳感器一般不超過100mm
|
