一、電動法蘭軟密封蝶閥JYD941X/J特點
1、D941X 電動法蘭軟密封蝶閥設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
二、技術參數和性能
|
SZ系列電動執行機構技術參數
|
閥 體 參 數
|
|
電源
|
AC110、220、380V/DC24、220V
|
公稱通徑
|
DN40～500mm
|
|
輸出力矩
|
50N·M～2000N·M
|
公稱壓力
|
PN1.0、1.6MPa
|
|
任選功能
|
開關型、觸點型、開度信號、智能型
|
閥軸材質
|
碳素鋼、304/316/316L不銹鋼
|
|
動作范圍
|
0～90°±5°
|
閥體材質
|
球墨鑄鐵、碳素鋼、不銹鋼
|
|
動作時間
|
15秒/30秒/60秒
|
閥板材質
|
球墨鑄鐵、304/316/316L不銹鋼、尼龍
|
|
環境溫度
|
-30°～60°
|
閥座密封
|
EPDM、NBR、耐磨橡膠
|
|
手動操作
|
附帶手柄操作
|
結構形式
|
中線型 、無銷型
|
|
限 位
|
電氣、機械二重限位
|
溫度
|
EPDM≤120℃；NBR≤68℃
|
|
防護等級
|
IP-67（防爆外殼：Exd Ⅱ BT4 IP67可選）
|
適用介質
|
水、空氣、天然氣
|
|
輸入信號
|
0-10，1-5VDC/4-20mA（智能型）
|
特點
|
用途廣、整體造價低、流量大、流阻小
|
三、主要連接及外形尺寸
|
公稱通徑
|
結構
長度
|
外形尺寸(參考值)
|
連接尺寸(標準值)
|
參考
重量
|
|
0.6MPa
|
|
mm
|
inch
|
L
|
H
|
H0
|
A
|
B
|
D
|
D1
|
D2
|
n-d
|
|
50
|
2
|
108
|
63
|
306
|
180
|
200
|
140
|
110
|
88
|
4-14
|
13
|
|
65
|
21/2
|
112
|
70
|
321
|
180
|
200
|
160
|
130
|
108
|
4-14
|
14
|
|
80
|
3
|
114
|
83
|
346
|
180
|
200
|
190
|
150
|
124
|
4-18
|
15.5
|
|
100
|
4
|
127
|
105
|
387
|
180
|
200
|
210
|
170
|
144
|
4-18
|
19.5
|
|
125
|
5
|
140
|
115
|
411
|
180
|
200
|
240
|
200
|
174
|
8-18
|
25.5
|
|
150
|
6
|
140
|
137
|
447
|
270
|
280
|
265
|
225
|
199
|
8-18
|
28.5
|
|
200
|
8
|
152
|
164
|
572
|
270
|
280
|
320
|
280
|
254
|
8-18
|
48
|
|
250
|
10
|
250
|
206
|
646
|
270
|
280
|
375
|
335
|
309
|
12-18
|
69
|
|
300
|
12
|
270
|
230
|
738
|
380
|
420
|
440
|
395
|
363
|
12-22
|
91
|
|
350
|
14
|
290
|
248
|
761
|
380
|
420
|
490
|
445
|
413
|
12-22
|
110
|
|
400
|
16
|
310
|
289
|
877
|
450
|
470
|
540
|
495
|
463
|
16-22
|
140
|
|
450
|
18
|
330
|
320
|
938
|
480
|
490
|
595
|
550
|
518
|
16-22
|
180
|
|
500
|
20
|
350
|
343
|
993
|
480
|
490
|
645
|
600
|
568
|
20-22
|
215
|
|
600
|
24
|
390
|
413
|
1131
|
480
|
490
|
755
|
705
|
667
|
20-26
|
290
|
|
700
|
28
|
430
|
478
|
1476
|
640
|
660
|
860
|
810
|
772
|
24-26
|
560
|
|
800
|
32
|
470
|
525
|
1533
|
640
|
660
|
975
|
920
|
878
|
24-30
|
910
|
|
900
|
36
|
510
|
585
|
1655
|
750
|
860
|
1075
|
1020
|
978
|
24-30
|
1500
|
|
1000
|
40
|
550
|
640
|
1765
|
850
|
900
|
1175
|
1120
|
1078
|
28-30
|
1750
|
|
1200
|
48
|
630
|
755
|
1995
|
850
|
900
|
1405
|
1340
|
1292
|
32-33
|
2180
|
|
1400
|
56
|
710
|
910
|
2310
|
1000
|
925
|
1630
|
1560
|
1510
|
36-36
|
2400
|
|
1600
|
64
|
790
|
1030
|
2595
|
1000
|
925
|
1830
|
1760
|
1710
|
40-36
|
2870
|
|
1800
|
72
|
870
|
1140
|
2810
|
1100
|
980
|
2045
|
1970
|
1918
|
44-39
|
3380
|
|
2000
|
80
|
950
|
1250
|
3100
|
1100
|
980
|
2265
|
2180
|
2180
|
48-42
|
4010
|

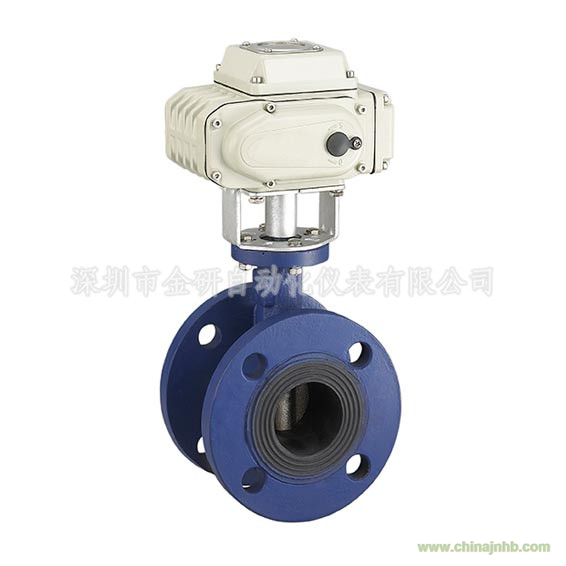

四、產品圖
