一、JINYAN/金研電動對夾式軟密封蝶閥JYD971X的特點
|
（1）功能強勁:智能型、調節型、開關式。
（2）體積小巧：體積僅相當于同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位，也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。≥DN400口徑閥門一般采用380VAC電動執行器。
二、JINYAN/金研電動對夾式軟密封蝶閥JYD971X的主要技術參數
|
公稱通徑
|
DN(mm)
|
50～600
|
|
公稱壓力
|
PN(MPa)
|
1.0
|
1.6
|
|
試驗壓力(MPa)
|
強度試驗
|
1.5
|
2.4
|
|
密封試驗（水）
|
1.1
|
1.76
|
|
密封試驗（氣）
|
0.6
|
|
泄 漏 量
|
A級（零泄漏）
|
|
連接方式
|
對 夾
|
|
設計標準
|
JB/T8527 GB121238
|
|
法蘭連接尺寸
|
JB/T74-90 GB9113.1-9113.26
|
|
壓 力 試 驗
|
GB／T 13927
|
|
適用介質
|
淡水、海水、污水、空氣、天然氣、油品、一般化學介質等。
|
|
適用溫度
|
-29℃—150℃
|
|
驅動方式
|
電 動
|
|
電動執行器
|
ZTD型、ZTHQ型、DZW型、用戶指定產品
|
|
防護等級
|
IP54/IP67/IP68
|
|
控制形式
|
開關型/模擬量調節型
|
|
電 壓
|
AC220V/AC380V/AC110V/DC24V
|
|
三、JINYAN/金研電動對夾式軟密封蝶閥JYD971X的材料選用和適用溫度
|
|
材料品種
|
氯丁橡膠
|
丁晴橡膠
|
乙丙橡膠
|
聚四氟乙烯
|
硅橡膠
|
氟橡膠
|
天然橡膠
|
尼龍
|
|
英語簡稱
|
CR
|
NBR
|
EPDM
|
PTFE
|
SI
|
VITON
|
NR
|
PA
|
|
型號代號
|
X或J
|
XA或JA
|
XB或JB
|
F或XC、JC
|
XD或JD
|
XE或JE
|
X1
|
N
|
|
耐最高溫度
|
82℃
|
93℃
|
150℃
|
232℃
|
250℃
|
204℃
|
85℃
|
93℃
|
|
耐最低溫度
|
-40℃
|
-40℃
|
-40℃
|
-268℃
|
-70℃
|
-23℃
|
-20℃
|
-73℃
|
|
適用工作溫度
|
0~+80℃
|
-20~+82℃
|
-40~+125℃
|
-30~+150℃
|
-70~+150℃
|
-23~+150℃
|
-20~+85℃
|
-30~+93℃
|

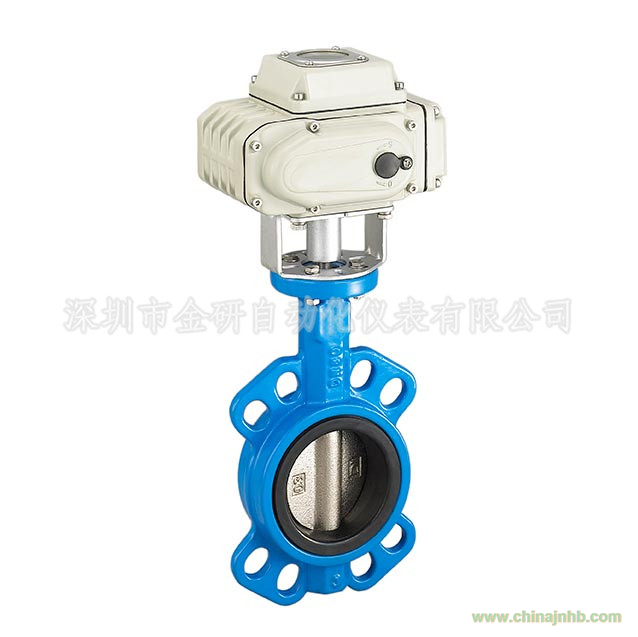

四、JINYAN/金研電動對夾式軟密封蝶閥JYD971X產品圖
